Schritt 3:

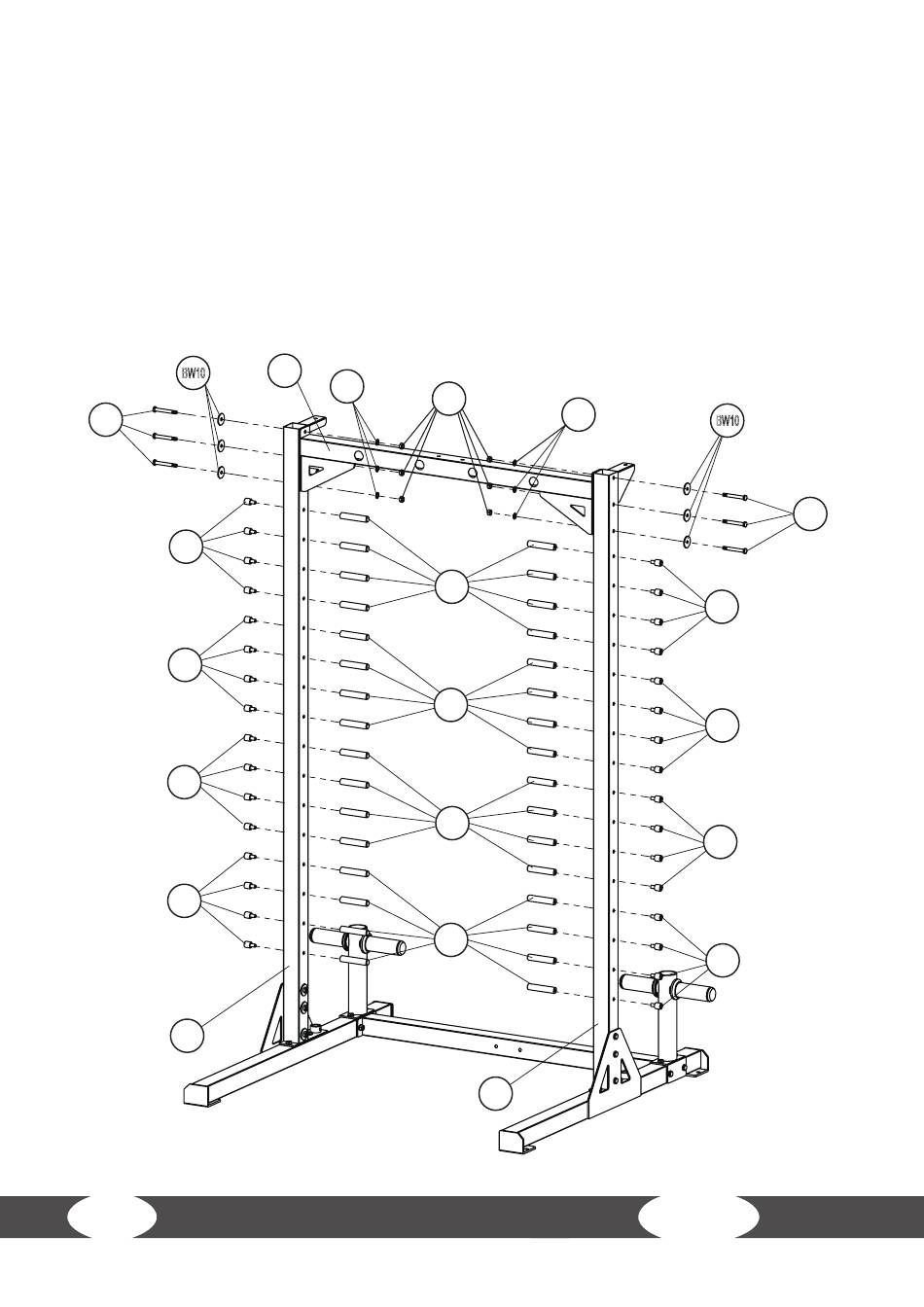

Montage des oberen Kreuzrahmens
1.
Verbinden Sie den oberen Kreuzrahmen (24) mit dem rechten Seitenrahmen (1) und dem linken
Seitenrahmen (14) mit jeweils drei Schrauben (H10-14), drei großen Unterlegscheiben (BW10),
drei Unterlegscheiben (W10) und drei Muttern (N10).
2.
Befestigen Sie 16 lange Achsen (12) am rechten Seitenrahmen (1) mit 16 kurzen Achsen (11).
3.
Wiederholen Sie den zweiten Schritt für den linken Seitenrahmen (14).
BW10
H10-14
11
11
11
11
1
18
24
W10
N10
12
12
12
12
W10
14
BW10
H10-14
11
11
11
11
MS3
