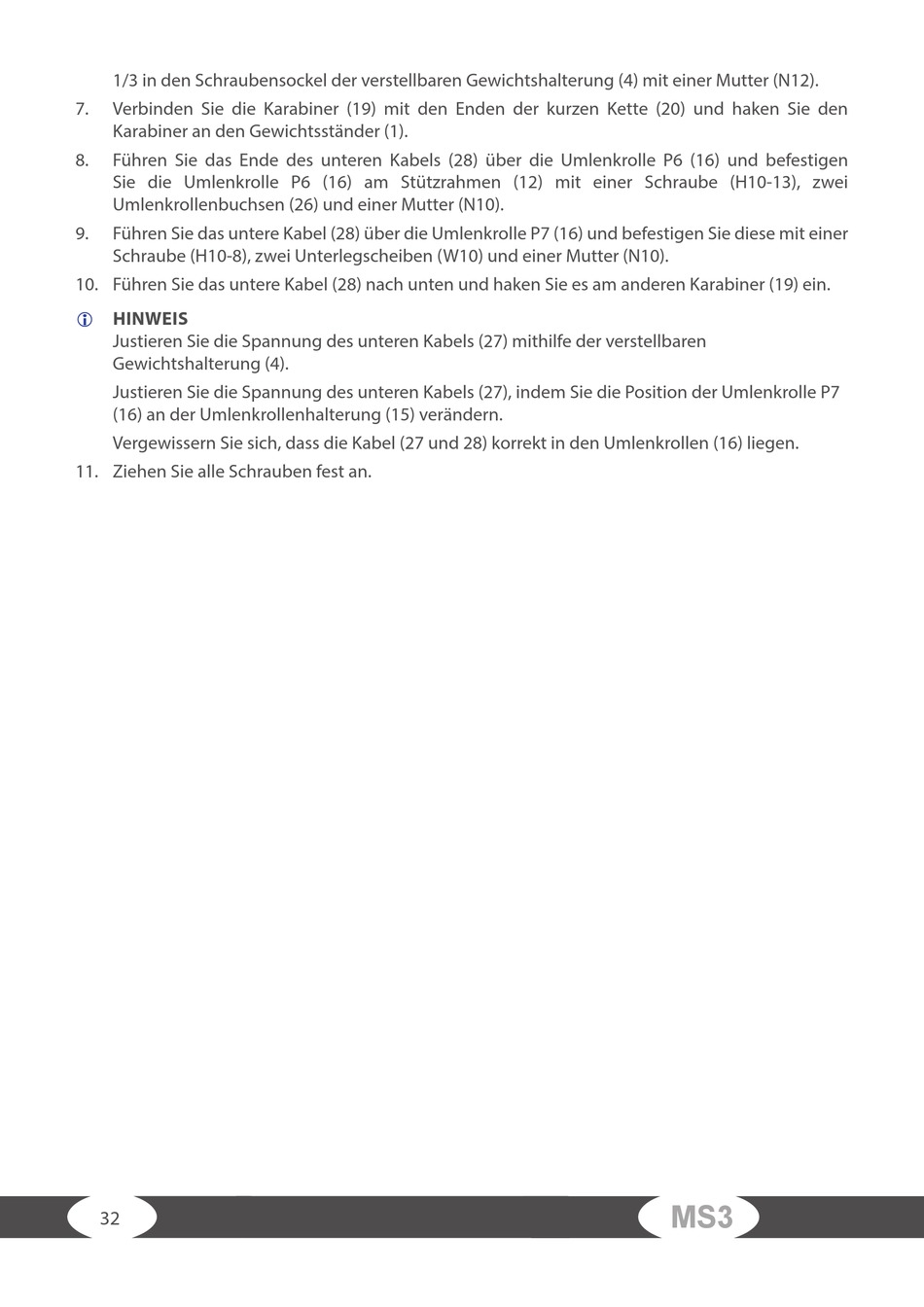

1/3 in den Schraubensockel der verstellbaren Gewichtshalterung (4) mit einer Mutter (N12).
7.
Verbinden Sie die Karabiner (19) mit den Enden der kurzen Kette (20) und haken Sie den
Karabiner an den Gewichtsständer (1).
8.
Führen Sie das Ende des unteren Kabels (28) über die Umlenkrolle P6 (16) und befestigen
Sie die Umlenkrolle P6 (16) am Stützrahmen (12) mit einer Schraube (H10-13), zwei
Umlenkrollenbuchsen (26) und einer Mutter (N10).
9.
Führen Sie das untere Kabel (28) über die Umlenkrolle P7 (16) und befestigen Sie diese mit einer
Schraube (H10-8), zwei Unterlegscheiben (W10) und einer Mutter (N10).
10. Führen Sie das untere Kabel (28) nach unten und haken Sie es am anderen Karabiner (19) ein.
HINWEIS
Justieren Sie die Spannung des unteren Kabels (27) mithilfe der verstellbaren
Gewichtshalterung (4).
Justieren Sie die Spannung des unteren Kabels (27), indem Sie die Position der Umlenkrolle P7
(16) an der Umlenkrollenhalterung (15) verändern.
Vergewissern Sie sich, dass die Kabel (27 und 28) korrekt in den Umlenkrollen (16) liegen.
11. Ziehen Sie alle Schrauben fest an.
32
MS3
