5

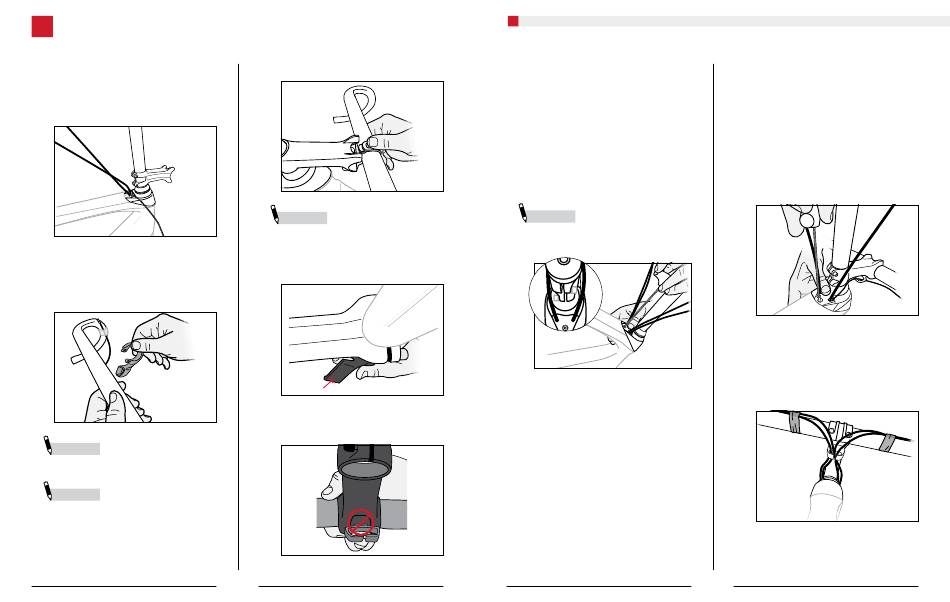

MONTAGE VON LENKER UND VORBAU UND ZUGVERLEGUNG
Montage des Vorbaus
1.
Setze die gewünschte Anzahl von Spacern und den
Vorbau auf den Gabelschaft.
2.
Richte den Vorbau korrekt aus und ziehe die
Vorbauklemmschrauben mit dem empfohlenen
Anzugsmoment an.
Montage des Lenkers
1.
Klemme den Zughüllenorganisator auf den Lenker.
Die Position ist wichtig, da er später in den Vorbau
eingesetzt wird.
HINWEIS
Es gibt es mehrere
Zughüllenorganisatoren für unterschiedliche Vorbauten je nach
Blendr Kompatibilität.
(Teile-Nr.: 582439, 584649, 587846).
HINWEIS
Trek empfiehlt die Verwendung von
Zughüllenorganisatoren für Vorbauten ab 100 mm Länge.
Für kürzere Vorbauten unter 100 mm Länge bietet der
Zughüllenorganisator keinen Zusatznutzen.
2.
Setze den Lenker in den Vorbau ein und ziehe die
Vorbauklemmschrauben entsprechend den Vorgaben
fest.
HINWEIS
Achte darauf, dass die Nasen des
Zughüllenorganisators in die Aussparungen am Vorbau greifen.
3.
Bei richtiger Montage von Zughüllenorganisator,
Vorbau und Lenker sollte der Zughüllenorganisator
spielfrei fest sitzen, wenn man an der Kabelschlaufe
zieht.
KABELSCHLAUFE DES ZUGHÜLLENORGANISATORS
4.
Bei richtiger Montage ist die Nase des
Zughüllenorganisators an der Unterseite des
Vorbaus nicht zu sehen.
12
5
Montage von Lenker und Vorbau und Zugverlegung
A. Mechanisch
Anschluss von Bremsleitung und
Zughüllen/Zügen
Montage der Oberrohr-Zugführung
1.
Achte darauf, dass die Zugführung richtig
ausgerichtet ist und klicke zuerst die Bremsleitungen
und dann die Schaltzüge ein.
•
Antriebsseite Hinterrad-Bremsleitung;
Schaltwerksschaltzug.
•
Nichtantriebsseite Vorderrad-Bremsleitung;
Umwerferschaltzug.
2.
Schiebe die Zugführung wieder zurück in ihre
Position am oberen Ende des Steuerrohrs.
HINWEIS
Bei einer Zugverlegung im Motorradstil
werden die Bremsleitungspositionen getauscht.
3.
Setze die Schraube ein und ziehe sie mit 1 Nm an.
KORREKTE AUSRICHTUNG
B. Di2
Montage der Oberrohr-Zugführung
1.
Achte darauf, dass die Zugführung richtig
ausgerichtet ist und klicke zuerst die Bremsleitungen
und dann das Di2-Kabel ein.
•
Antriebsseite Bremsleitung Hinterradbremse;
Di2-Kabel.
•
Nichtantriebsseite: Bremsleitung
Vorderradbremse.
2.
Schiebe die Zugführung wieder zurück in ihre
Position am oberen Ende des Steuerrohrs.
3.
Setze die Schraube ein und ziehe sie mit 1 Nm an.
Montage der Schalthebel
1.
Führe die Leitungen und Kabel (Di2) bzw. Züge
(mechanisch) durch den Zughüllenorganisator.
2.
Führe die Leitungen vom Organisator durch die linke
und rechte Lenkerseite.
ANSICHT VON UNTEN
13
