1

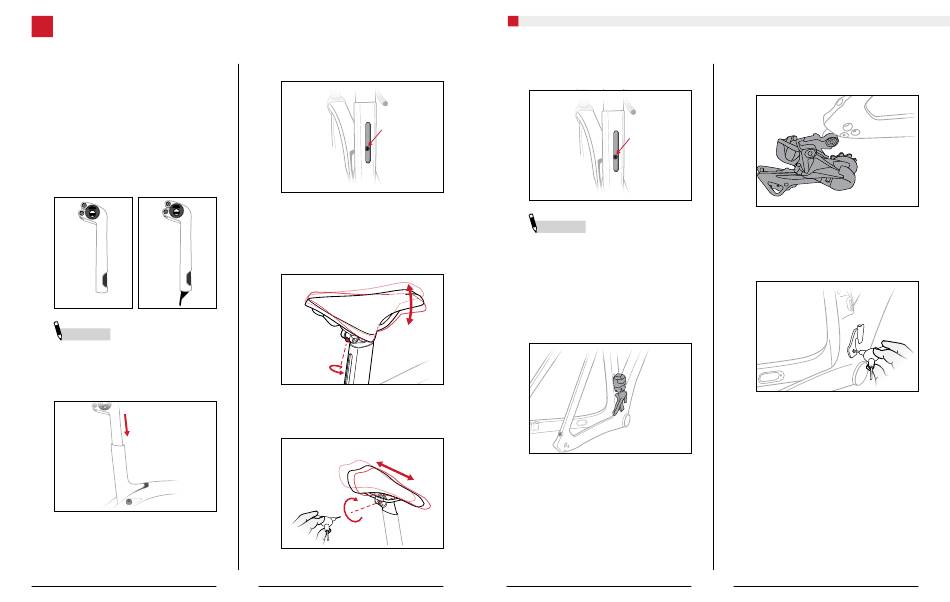

MONTAGE ALLGEMEINER KOMPONENTEN
A. Montage und Einstellung der Sattelstütze
BENÖTIGTE WERKZEUGE UND MATERIALIEN
• Sattel
• Untere Dichtung
• Sattelstütze
• Langer 5 mm
Sechskanteinsatz
• Sattelstützenkeil und
• Drehmomentschlüssel
Schrauben
1.
Entferne vor der Montage jegliche am
Sattelstützenkeil befindliche Klebe- oder
Gummibänder.
2.
Stecke die untere Dichtung in die untere Öffnung der
Sattelstütze.
HINWEIS
Für ein komplettes Versenken der
Sattelstütze in das Sitzrohr muss ggf. die untere Dichtung
entfernt werden.
3.
Setze die Sattelstütze in den Sitzturm ein. Achte
vor dem Einsetzen darauf, dass sich der Keil in der
Sattelstütze befindet.
4.
Ziehe die Schrauben so an, dass Sattelstütze und
Keil gehalten werden. Ziehe die Schrauben zu
diesem Zeitpunkt noch nicht vollständig fest.
SITZSTREBEN-
SCHRAUBE
5.
Montiere den Sattel. Stelle sicher, dass das
Klemmenohr mit der Form der Sattelstreben
übereinstimmt.
6.
Um den Sattelwinkel zu verstellen, löse die hintere
Klemmschraube, stelle den Winkel ein und ziehe die
Klemmschraube wieder fest.
7.
Um die horizontale Position des Sattels zu
verstellen, löse die seitliche Klemmschraube an der
Strebe, schiebe den Sattel nach hinten/vorne und
ziehe die Klemmschraube wieder fest.
2
1
Montage allgemeiner Komponenten
8.
Um die Sattelhöhe zu verstellen, löse die beiden
Klemmschrauben an der Sattelstütze, stelle die
gewünschte Höhe ein und ziehe die Schrauben
wieder fest.
SITZSTREBEN-
SCHRAUBE
HINWEIS
Ziehe die Sattelstützenschraube
mit dem Drehmomentschlüssel und einem langen 5 mm
Sechskanteinsatz fest. Auf diese Weise wird die Schraube
besser erfasst und Montagespuren am Bike werden
vermieden.
B. Montiere den Umwerfer
1.
Montiere den Umwerfer mit der speziellen
Carbon-Unterlegscheibe und Schraube an der
Umwerferaufnahme. Ziehe die Schraube nur soweit
fest, bis der Umwerfer gehalten wird. Ziehe die
Schraube noch nicht vollständig fest.
C. Montiere das Schaltwerk
1.
Montiere das Schaltwerk am Schaltauge. Ziehe es
mit dem vom Hersteller empfohlenen Anzugsmoment
fest.
D. Montiere die Kettenführung
1.
Montiere die Kettenführung an der Unterseite der
Umwerferaufnahme. Ziehe die Schraube mit 3 Nm
an.
3
