8

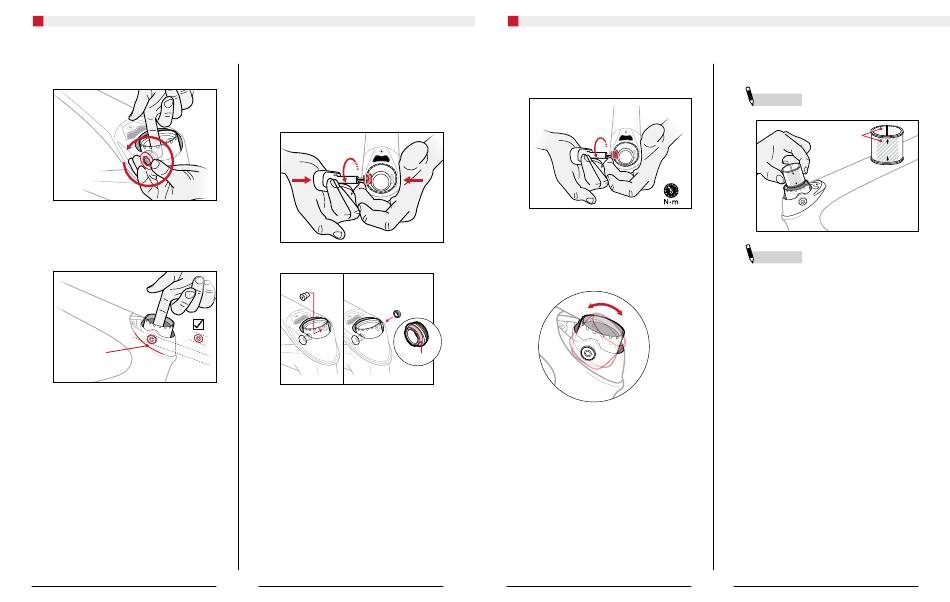

Montage des IsoSpeed vorne
7.
Drehe die ellipsenförmige Mutter von Hand
einige Umdrehungen nach LINKS (entgegen dem
Uhrzeigersinn), um sie für den nächsten Schritt zu
sichern. Die Gewinde nicht einfetten.
8.
Die Form der ellipsenförmigen Mutter entspricht der
ovalen Form der Bohrung im Steuerrohr. Nachdem
du die ellipsenförmige Mutter handfest angezogen
hast, richte die längere Seite der Mutter mit der
Unterkante der IsoSpeed-Abdeckung aus.
UNTERKANTE
DER ISOSPEED-
ABDECKUNG
9.
Platziere eine Hand auf der Nichtantriebsseite des
Steuerrohrs (9a), stecke mit der anderen Hand den
Drehmomentschlüssel auf die Mutter. Drücke beide
Hände fest zusammen, bis die Mutter im Steuerrohr
sitzt (9b). Ziehe die Mutter dann im Uhrzeigersinn
unter hohem Druck an (9c). Dadurch wird die
Schraube, die sich im Steuerrohr befindet, nach
außen in Richtung der Mutter gezogen. Ziehe die
Mutter nur handfest und nicht vollständig an.
9c
9b
10.
Wiederhole die Schritte 4 bis 8 für die andere Seite
des Entkopplers.
FASE
11.
Wiederhole Schritt 9 für die andere Seite.
18
8
Montage des IsoSpeed vorne
12.
Ziehe die Mutter unter hohem Druck mit dem
Drehmomentschlüssel an. Dadurch wird ein Drehen
der Schraube im Entkoppler verhindert und die
Schraube in Richtung der Mutter gezogen. Ziehe die
Mutter mit maximal 8 Nm an.
9a
13.
Wiederhole Schritt 12 auf der anderen Seite.
14.
Der Entkoppler sollte nach der Montage frei
beweglich sein. Ist er das nicht, demontiere den
Entkoppler, reinige alle beweglichen Teile, trage
Schmierfett auf und montiere den Entkoppler erneut.
15.
Setze den Vorspannungs-Spacer so in den
Entkoppler ein, dass die Aufschrift „BEARING" nach
oben und die Aufschrift „SPRING" nach unten zeigt.
HINWEIS
Die flachen Seiten fluchten mit den
Schrauben auf beiden Seiten des Entkopplers.
BEARING
SPRING
HINWEIS
Es sollte kein Schmierfett auf die
IsoSpeed-Baugruppe auftragen werden, außer im Bereich der
oberen Lagerbuchse, wo sich das obere Lager befindet. Es
darf kein Schmierfett auf das untere Lager, die Wellenscheibe,
den unteren geschlitzten Konusring oder das Distanzstück
aufgetragen werden.
19
