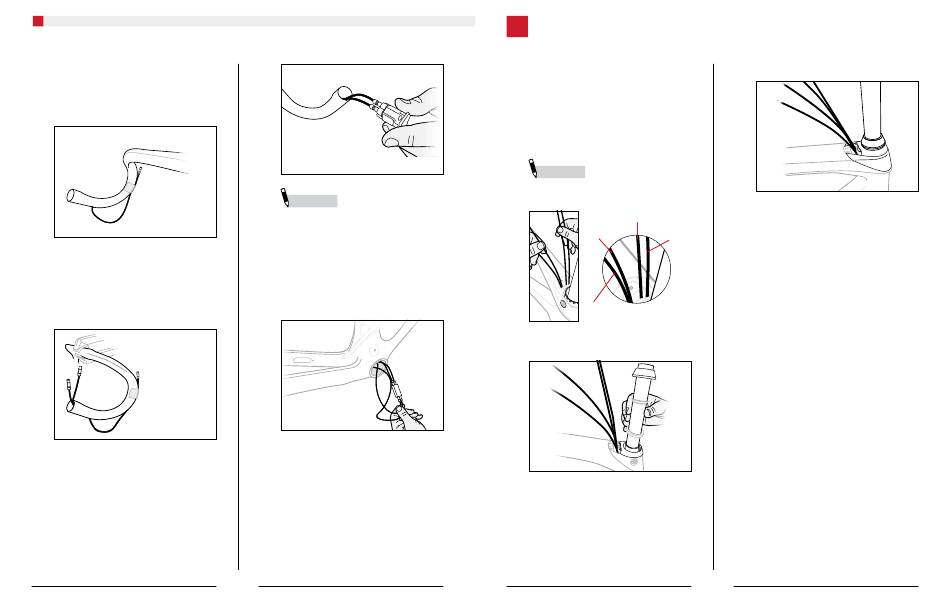

Verlegung von Leitungen und Zughüllen durch den Rahmen
1.
Führe das Park Tool Kabelwerkzeug vom rechten
Lenkerende durch den Lenker und aus dem linken
Lenkerende hinaus.
2.
Ziehe das lange linke Di2-Schaltkabel (1200 mm)
vom rechten Lenkerende aus durch den Lenker und
aus dem Schalthebelloch links unten wieder hinaus.
Befestige das Kabel mit Klebeband am Lenker.
3.
Führe das kurze rechte Di2-Schaltkabel vom
Schalthebelloch unten rechts aus dem rechten
Lenkerende hinaus. Befestige das Kabel mit
Klebeband am Lenker.
Nun treten zwei Di2-Kabel aus dem rechten Lenkerende
aus.
4.
Stecke die beiden Kabel in den Lenkerstopfen ein.
HINWEIS
Die Kabel können in beliebiger
Anordnung in den Endstopfen gesteckt werden.
5.
Führe ein Di2-Kabel von der Oberseite des
Steuerrohrs durch das Unterrohr und aus dem
Innenlager hinaus. Dieses Kabel wird an den rechten
Schalthebel angeschlossen.
Nun treten vier Di2-Kabel aus dem Innenlager aus.
6.
Stecke alle vier Kabel in die Verteilerbox ein. Die
Kabel können in beliebiger Anordnung gesteckt
werden
7.
Schiebe die Verteilerbox und die vier Kabel von der
Innenlageröffnung aus ins Unterrohr.
10
4
EINBAU DER GABEL
Einbau der Gabel
1.
Führe den Gabelschaft mit montierter unterer
Lagerschale samt Bremsleitung von unten durch das
Steuerrohr.
2.
Führe die Bremsleitung aus der Öffnung im Oberrohr
heraus.
3.
Führe den Gabelschaft durch die IsoSpeed-
Baugruppe.
HINWEIS
Achte darauf, dass die beiden
Bremsleitungen und
das/die Schaltkabel in der Öffnung im Oberrohr positioniert
sind.
BREMSLEITUNG
VORDERRADBREMSE
BREMSLEITUNG
HINTERRADBREMSE
UMWERFERKABEL
SCHALTWERKSKABEL
4.
Montiere in dieser Reihenfolge: IsoSpeed Abdeckung
vorne, IsoSpeed Spacer, obere Lagerschale,
Spaltring und Endkappe.
5.
Setze die Abdeckung auf. Biege die Seiten der
Abdeckung nach außen und stülpe sie über die
Oberseite des Steuerrohrs.
11
