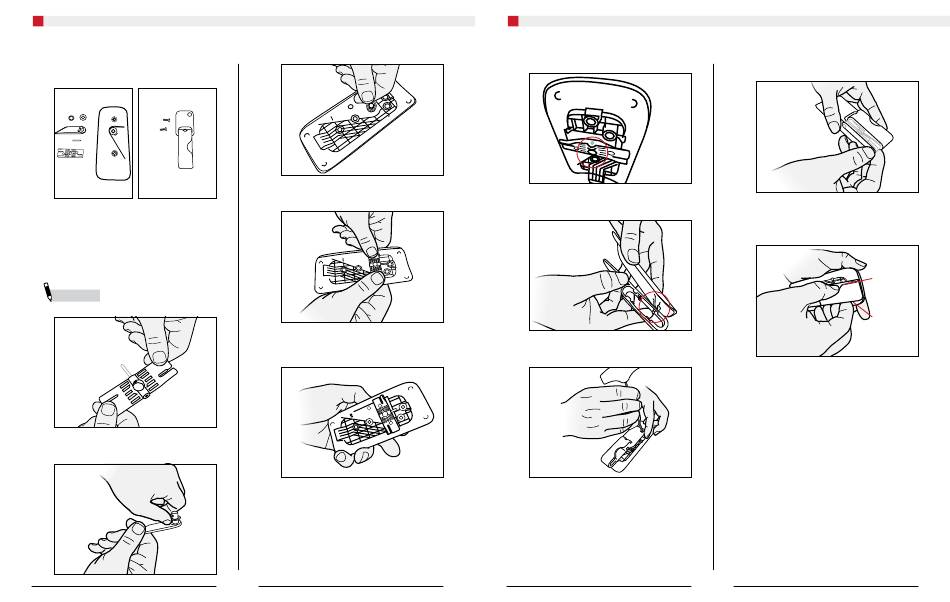

Zusammenbau und Montage des Deckels der Unterrohröffnung
C. Zusammenbau und Montage des
Deckels der Unterrohröffnung
ERFORDERLICHE TEILE
:
2
1
7
3
4
5
8
6
1. Federring
6. Klappe für
2. Flache Unterlegscheibe
Aufbewahrungsfach
3. Klemmhebel
7. Schrauben (2)
4. Pin
8. Flügelabdeckung/
5. Stift
Werkzeughalter
1.
Spanne den Stift in den Flügel ein.
HINWEIS
Achte darauf, dass der Stift nicht in das
Loch in der Mitte der Flügel gedrückt wird.
2.
Setze die gerade Unterlegscheibe auf den
Hebelschaft.
3.
Setze die Wellfeder von innen über den Hebelschaft.
4.
Setze den Flügel so über den Hebelschaft, dass die
Rippung des Flügels sichtbar ist.
5.
Richte die Löcher im Schaft und im Flügel so aus,
dass der Hebel in der geschlossenen Position und
der Flügel lotrecht zur Trinkflaschenlinie steht.
22
8
Zusammenbau und Montage des Deckels der Unterrohröffnung
Wartungshandbuch für das Domane 2020
6.
Drücke den Stift hindurch, sodass er bündig mit dem
Flügel sitzt.
7.
Setze die Nase des Werkzeughalters in den Kanal in
der Tür ein.
8.
Setze die beiden Schrauben ein und ziehe sie auf 1
Nm an.
9.
Wenn ein Bontrager Multitool im Lieferumfang ist,
drücke das Tool mit der nicht eingekerbten Seite in
den Halter, bis es einrastet.
10.
Um das Tool zu entnehmen, drücke auf der
eingekerbten Seite auf das Tool und ziehe es auf der
anderen Seite des Halters hoch. Ziehe das Tool in
einem Winkel von ca. 45° heraus.
HIER
DRÜCKEN
HIER
ZIEHEN
23
