2

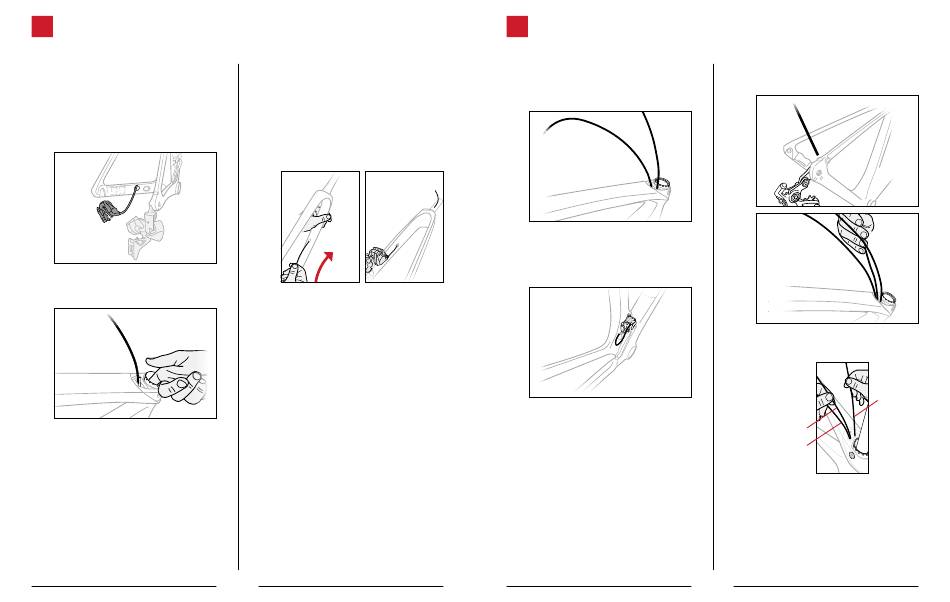

BREMSENMONTAGE UND BREMSLEITUNGSVERLEGUNG
A. Montiere die Hinterradbremse am Rahmen
1.
Die korrekte Positionierung der Zughüllen im
Steuerrohr ist der Abbildung auf Seite 5 unten zu
entnehmen.
2.
Entferne den Gummistopfen aus der Kettenstrebe
auf der Nichtantriebsseite.
3.
Setze den Stopfen auf die Bremsleitung auf und
führe die Leitung durch die Öffnung.
4.
Führe die Leitung durch das Innenlager und das
Unterrohr, bis sie am Steuerrohr austritt.
5.
Setze den Stopfen wieder in die Öffnung ein.
6.
Verschraube die Bremse.
B. Montage der Vorderradbremse und
Bremsleitung
1.
Setze die untere Lagerschale auf den Gabelkonus
auf.
2.
Führe die Leitung durch die Einlassöffnung an der
Nichtantriebsseite der Gabel nach oben und durch
die Öffnung an der Vorderseite des Gabelschafts.
3.
Bringe die Bremse an der Gabel an. Ziehe die
Schraube nur so an, dass die Bremse spielfrei sitzt.
Ziehe die Schraube nicht vollständig fest.
4
3
VERLEGUNG VON LEITUNGEN UND ZUGHÜLLEN DURCH DEN RAHMEN
A. Mechanisch
Verlegung der Umwerferzughülle
1.
Führe die Umwerferzughülle vom Steuerrohr durch
das Unterrohr bis zur Öffnung am unteren Ende des
Sitzrohrs.
2.
Setze den Stopfen auf die Zughülle und lege die
Zughülle in den Zuganschlag am Umwerfer ein.
3
Setze den Stopfen in die Öffnung im Rahmen ein.
Verlegung der Schaltwerkzughülle
1.
Führe die Schaltwerkszughülle von der Öffnung in
der Kettenstrebe durch das Innenlager und das
Unterrohr, bis sie am Steuerrohr wieder austritt.
2.
Die Zughüllen und Leitungen sind im Steuerrohr von
der Antriebsseite zur Nichtantriebsseite wie folgt
positioniert:
UMWERFERZUGHÜLLE
BREMSLEITUNG FÜR
HINTERRADBREMSE
SCHALTWERKZUGHÜLLE
1.
Umwerferzughülle
2.
Bremsleitung für Hinterradbremse
3.
Schaltwerkzughülle
5
