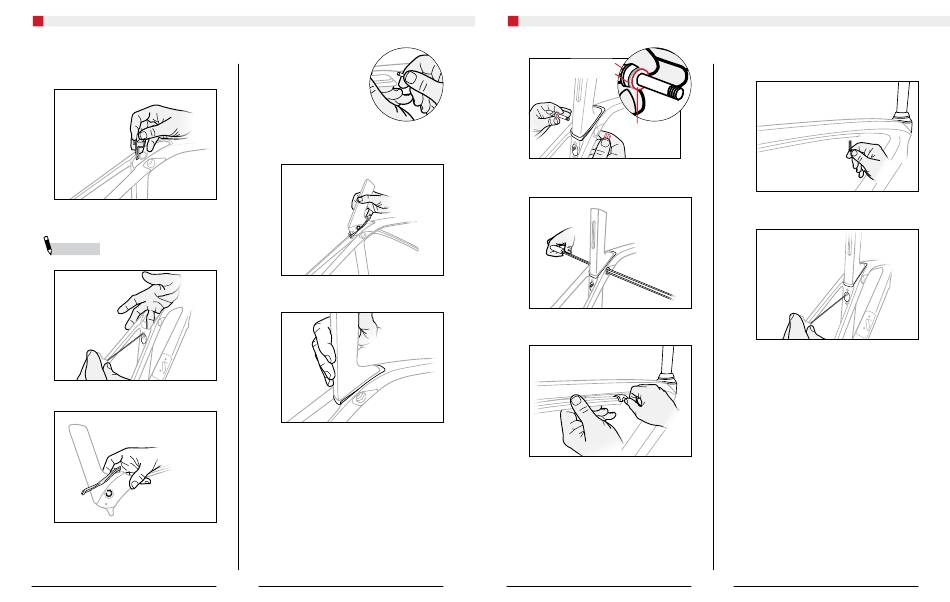

Montage des IsoSpeed hinten
B. Montage des IsoSpeed hinten
1.
Montiere die Dämpfergruppe im Sitzrohr. Der
Dämpfer soll nach oben zeigen.
2.
Halte die Dämpfergruppe fest und setze zwei M4-
Schrauben ein. Die Schrauben mit 5 Nm festziehen.
HINWEIS
Achte darauf, dass die
Dämpferjustierschraube heraussteht.
3.
Setze den IsoSpeed Stopfen auf die Oberseite des
Sitzdoms auf.
4.
Reinige die Oberfläche mit
Alkohol oder einem ähnlichen
Entfetter und montiere den
Aufklebepuffer
am vorderen Ende
der Sitzdomzunge.
5.
Setze den Sitzdom in den Rahmen ein.
6.
Setze den Stopfen in den Rahmen ein.
7.
Setze die Drehpunktschraube samt Unterlegscheibe,
Federring und Mutter auf der Nichtantriebsseite ein.
WICHTIG: Unterlegscheibe und Federring müssen auf der
Schraubenkopfseite sitzen.
20
8
Montage des IsoSpeed hinten
SCHRAUBENKOPF
FEDERRING
FLACHE UNTERLEGSCHEIBE
8.
Ziehe die Schraube mit 8 Nm an. Setze den
Drehmomentschlüssel auf der 8-mm-Seite und nicht
auf der 6-mm-Seite an.
9.
Setze den Schieber auf die Sitzdomzunge auf.
10
Setze die Schraube und Unterlegscheibe in das
vordere Ende des Entkopplers ein und ziehe sie
entsprechend der Angabe auf dem Aufkleber fest.
11.
Ziehe die Dämpfereinstellschraube fest.
