Atlas Copco EP 7PTX-55 HR10-RE Produktanweisungen Seite 144

Инструкции по эксплуатации и технике безопасности
Модели, не нуждающиеся в смазке:
• В случае с инструментами без смазки решение об используемом пери-
ферийном оборудовании принимается заказчиком. Однако не возник-
нет никакого вреда, если сжатый воздух будет содержать небольшое
количество смазки, добавляемой, к примеру, приспособлением для
смазки масляным туманом (DIM) или системой типа Dosol.
• Примечание. Это не относится к турбинным инструментам, которые
должны работать без смазки.
Подключение пневмомагистрали
• Инструмент рассчитан на рабочее давление в 6–7 атм = 600–700 кПа.
• Перед подсоединением продуйте шланг.

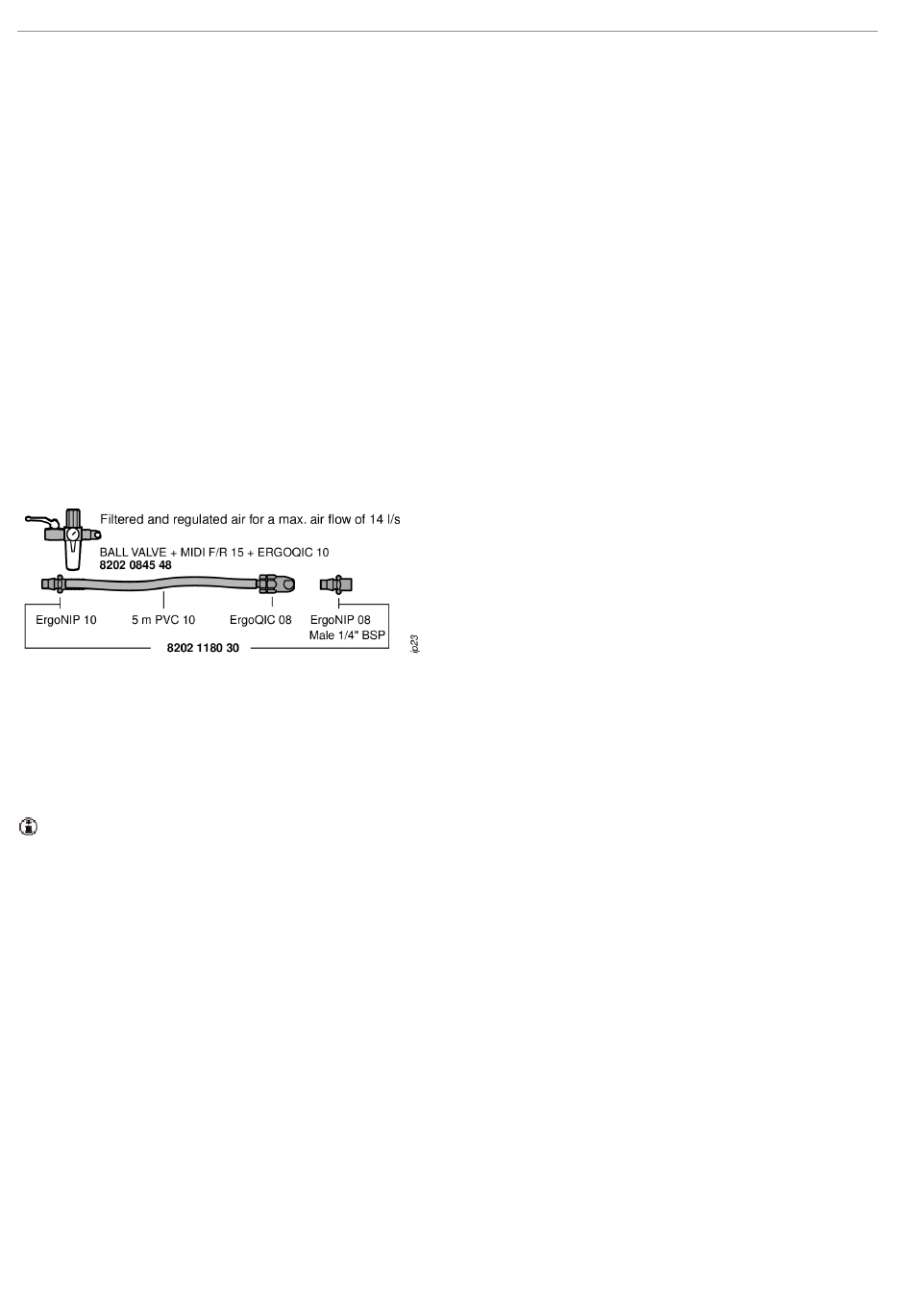

Предложение по установке
Бывает непросто подобрать правильные муфты, шланг и зажимы. Чтобы
сэкономить время и обеспечить необходимую мощность линии подачи
воздуха (от точки отвода до инструмента), воспользуйтесь нашим предло-
жением по установке.
Дополнительную информацию смотрите в основном каталоге компании
Атлас Копко, заказной № 9837 3000 01.
Работа
Настройка момента затяжки
Для установки момента необходимо регулировать только один винт
настройки (винт со шлицом).
Начните с минимального момента и постепенно увеличивайте его до до-
стижения необходимого значения
Использование инструмента с моментом выше рекомендуемого может
привести к выходу из строя или ускоренному износу инструмента.
Всегда настраивайте и проверяйте настройки на реальном
соединении.
смотрите Сервисные Инструкции.
Версия RE
Клапан Trim увеличивает точность получаемого момента на жестком со-
единении и малом значении настроенного момента с помощью уменьше-
ния скорости закручивания.
144
RU
© Atlas Copco Industrial Technique AB - 9836 950700 00
EP7PTX55 HR10-RE
