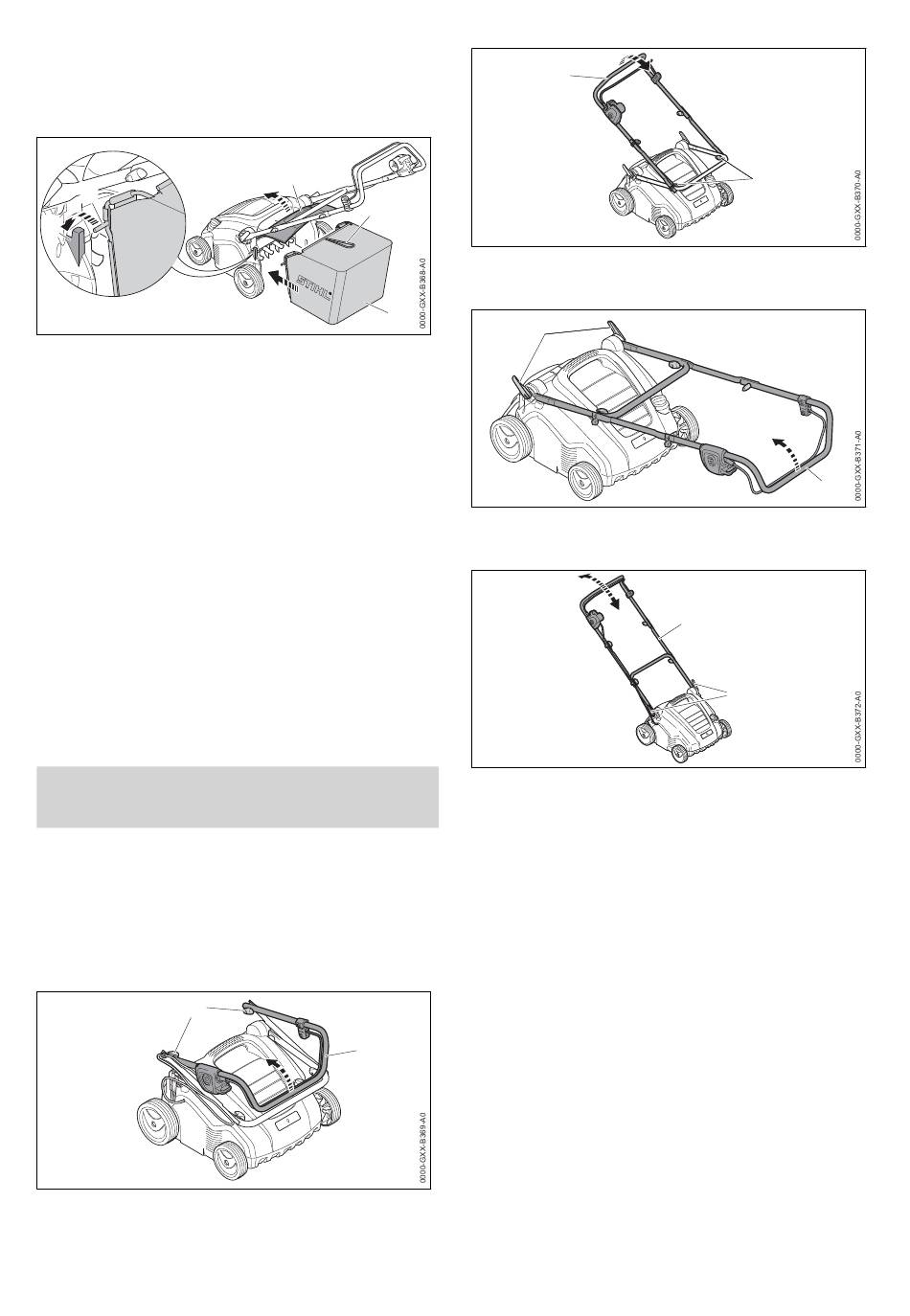

6.3.2 Enganchar el recogedor de hierba
► Apagar el escarificador y desenchufar el
empalme del cable prolongador del enchufe
del escarificador.
5
4
► Abrir el deflector (1) y mantenerlo en esa posi‐
ción.
► Agarrar el recogedor de hierba (3) por la
empuñadura (2) y enganchar el eje (5) en el
alojamiento (4).
► Depositar el deflector (1) sobre el recogedor
de hierba (3).
6.3.3 Desenganchar el recogedor de hierba
► Apagar el escarificador y desenchufar el
empalme del cable prolongador del enchufe
del escarificador.
► Colocar el escarificador sobre una superficie
llana.
► Abrir el deflector y mantenerlo en esta posi‐
ción.
► Retirar el recogedor de hierba tirando de la
empuñadura hacia arriba.
► Cerrar el deflector.
7 Ajustar el escarificador
para el usuario
7.1 Desplegar y ajustar el manillar
► Apagar el escarificador y desenchufar el
empalme del cable prolongador del enchufe
del escarificador.
► Colocar el escarificador sobre una superficie
llana.
2
► Desplegar la parte superior del manillar (1).
► Apretar las tuercas de mariposa (2).
68
1
2
3
1
7 Ajustar el escarificador para el usuario
3
► Desplegar la parte central del manillar (3).
► Apretar las tuercas de mariposa (4).
6
► Abrir las palancas de ajuste rápido (6).
► Desplegar el manillar (5) por completo.
► Colocar el manillar (5) en una posición de tra‐
bajo cómoda y fijarlo bien con las palancas de
ajuste rápido (6).
7.2 Plegar el manillar
► Apagar el escarificador y desenchufar el
empalme del cable prolongador del enchufe
del escarificador.
► Colocar el escarificador sobre una superficie
llana.
► Abrir los ajustes rápidos.
► Plegar el manillar hacia delante.
4
5
5
6
