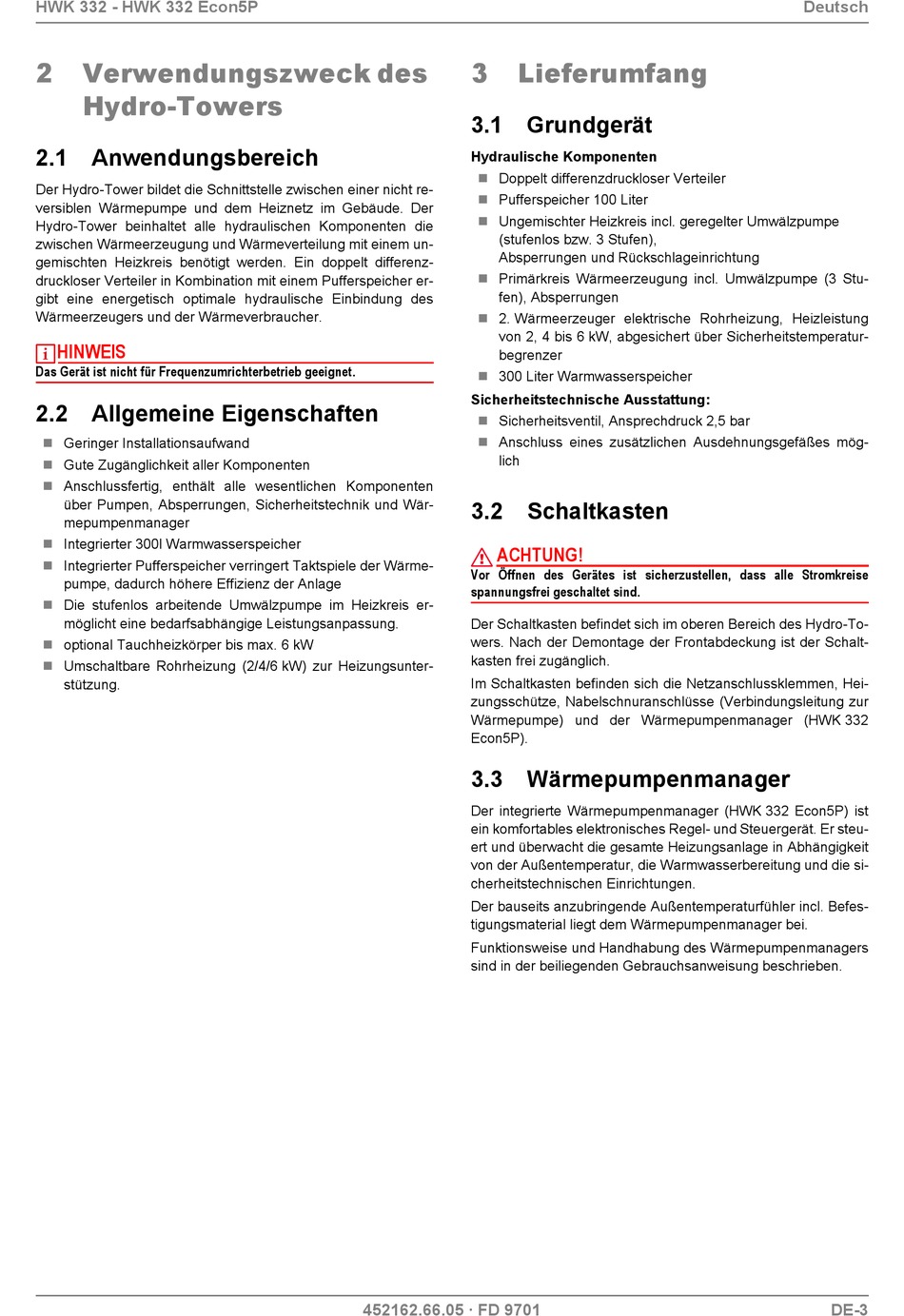

HWK 332 - HWK 332 Econ5P
2 Verwendungszweck des
Hydro-Towers

2.1 Anwendungsbereich

Der Hydro-Tower bildet die Schnittstelle zwischen einer nicht re-
versiblen Wärmepumpe und dem Heiznetz im Gebäude. Der
Hydro-Tower beinhaltet alle hydraulischen Komponenten die
zwischen Wärmeerzeugung und Wärmeverteilung mit einem un-
gemischten Heizkreis benötigt werden. Ein doppelt differenz-
druckloser Verteiler in Kombination mit einem Pufferspeicher er-
gibt eine energetisch optimale hydraulische Einbindung des
Wärmeerzeugers und der Wärmeverbraucher.
HINWEIS
Das Gerät ist nicht für Frequenzumrichterbetrieb geeignet.

2.2 Allgemeine Eigenschaften

 Geringer Installationsaufwand
 Gute Zugänglichkeit aller Komponenten
 Anschlussfertig, enthält alle wesentlichen Komponenten
über Pumpen, Absperrungen, Sicherheitstechnik und Wär-
mepumpenmanager
 Integrierter 300l Warmwasserspeicher
 Integrierter Pufferspeicher verringert Taktspiele der Wärme-
pumpe, dadurch höhere Effizienz der Anlage
 Die stufenlos arbeitende Umwälzpumpe im Heizkreis er-
möglicht eine bedarfsabhängige Leistungsanpassung.
optional Tauchheizkörper bis max. 6 kW

 Umschaltbare Rohrheizung (2/4/6 kW) zur Heizungsunter-
stützung.
3

Lieferumfang

3.1 Grundgerät
Hydraulische Komponenten
 Doppelt differenzdruckloser Verteiler
Pufferspeicher 100 Liter

 Ungemischter Heizkreis incl. geregelter Umwälzpumpe
(stufenlos bzw. 3 Stufen),
Absperrungen und Rückschlageinrichtung
 Primärkreis Wärmeerzeugung incl. Umwälzpumpe (3 Stu-
fen), Absperrungen
 2. Wärmeerzeuger elektrische Rohrheizung, Heizleistung
von 2, 4 bis 6 kW, abgesichert über Sicherheitstemperatur-
begrenzer
 300 Liter Warmwasserspeicher
Sicherheitstechnische Ausstattung:
 Sicherheitsventil, Ansprechdruck 2,5 bar
 Anschluss eines zusätzlichen Ausdehnungsgefäßes mög-
lich

3.2 Schaltkasten

ACHTUNG!
Vor Öffnen des Gerätes ist sicherzustellen, dass alle Stromkreise
spannungsfrei geschaltet sind.
Der Schaltkasten befindet sich im oberen Bereich des Hydro-To-
wers. Nach der Demontage der Frontabdeckung ist der Schalt-
kasten frei zugänglich.
Im Schaltkasten befinden sich die Netzanschlussklemmen, Hei-
zungsschütze, Nabelschnuranschlüsse (Verbindungsleitung zur
Wärmepumpe) und der Wärmepumpenmanager (HWK 332
Econ5P).
3.3 Wärmepumpenmanager
Der integrierte Wärmepumpenmanager (HWK 332 Econ5P) ist
ein komfortables elektronisches Regel- und Steuergerät. Er steu-
ert und überwacht die gesamte Heizungsanlage in Abhängigkeit
von der Außentemperatur, die Warmwasserbereitung und die si-
cherheitstechnischen Einrichtungen.
Der bauseits anzubringende Außentemperaturfühler incl. Befes-
tigungsmaterial liegt dem Wärmepumpenmanager bei.
Funktionsweise und Handhabung des Wärmepumpenmanagers
sind in der beiliegenden Gebrauchsanweisung beschrieben.
452162.66.05 · FD 9701
Deutsch
DE-3
