HWK 332 - HWK 332 Econ5P
5
Transport

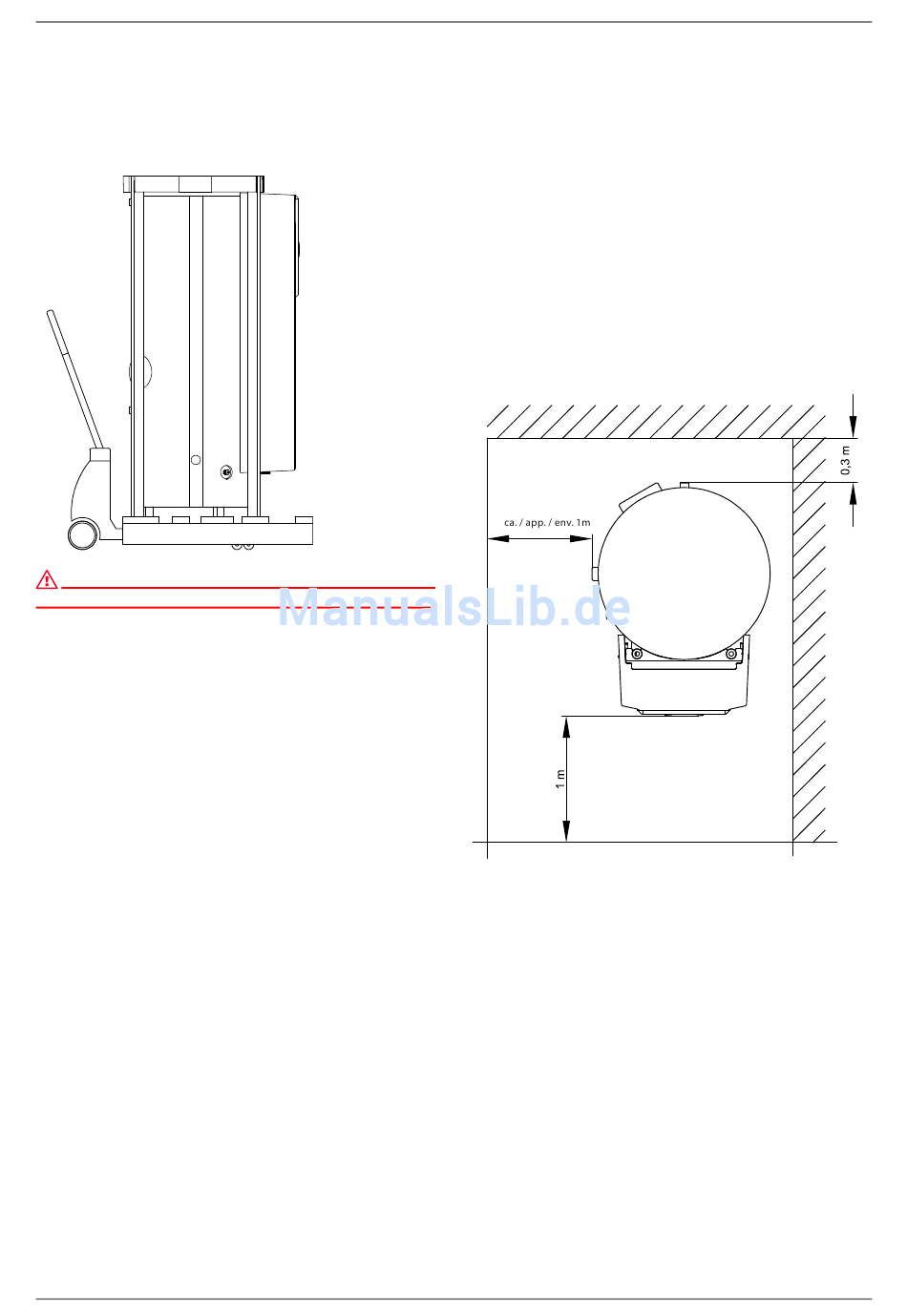

Le transport vers l'emplacement définitif doit de préférence s'ef-
fectuer sur une palette. L'appareil de base peut être transporté
avec un chariot élévateur, diable ou toute solution équivalente.
ATTENTION !
La tour hydraulique combinée est vissée à la palette de transport.
6
Installation
6.1 Généralités
En règle générale, la tour hydraulique combinée doit être montée
à l'intérieur sur une surface plane, lisse et horizontale. Elle doit
être installée de telle sorte que les travaux de maintenance puis-
sent être effectués sans difficulté côté exploitation. C'est le cas
lorsqu'un espace de 1 m est prévu devant la face frontale de la
tour. Tenir compte de la place nécessaire pour le changement de
l'anode de protection (30 cm env., voir schéma coté) pour déter-
miner la hauteur de la zone d'installation. Le montage doit être
réalisé dans une pièce à l'abri du gel et requérir des longueurs de
tuyauterie réduites.
L'installation et l'intégration de la tour hydraulique combinée doi-
vent être effectuées par une entreprise spécialisée agréée !
Si la tour hydraulique combinée est installée à l'étage, il faut
contrôler la résistance au poids du plafond et le découplage vi-
bratoire pour des raisons acoustiques. Une installation sur un
plancher en bois ne peut être acceptée.
6.2 Bruit
Afin d'empêcher toute transmission des bruits de structure au cir-
cuit de chauffage, il est recommandé de raccorder le circuit de
pompe à chaleur à la tour hydraulique combinée au moyen d'un
flexible.
452162.66.05 · FD 9701
Français
FR-5
