Endress+Hauser Proline Prosonic Flow G 500 Betriebsanleitung Seite 181

Proline Prosonic Flow G 500 Modbus RS485
Bauform, Maße
Gewicht
Endress+Hauser
Wärmeisolation sichergestellt werden. Damit kann auch die Kondensatbildung im Messge-
rät begrenzt werden.
Die Wärmeisolation wird insbesondere in den Fällen empfohlen, in denen die Differenz
zwischen Prozess- und Umgebungstemperatur groß ist. Dies führt zum so genannten Wär-
meableitfehler bei der Temperaturmessung.
WARNUNG
L
Überhitzung der Messelektronik durch Wärmeisolierung!
‣
Empfohlene Einbaulage: Horizontale Einbaulage, Anschlussgehäuse des Messaufneh-
mers nach unten gerichtet.
‣
Das Anschlussgehäuse des Messaufnehmers nicht mit isolieren.
‣
Maximal zulässige Temperatur am unteren Ende des Anschlussgehäuse des Messauf-
nehmers: 80 °C (176 °F)
‣
Wärmeisolation mit freiem Halsrohr: Wir empfehlen das Halsrohr nicht zu isolieren,
um eine optimale Wärmeabfuhr zu gewährleisten.
Die Wärmeisolation darf das Messumformergehäuse sowie die Druckmesszelle nicht bede-
cken.

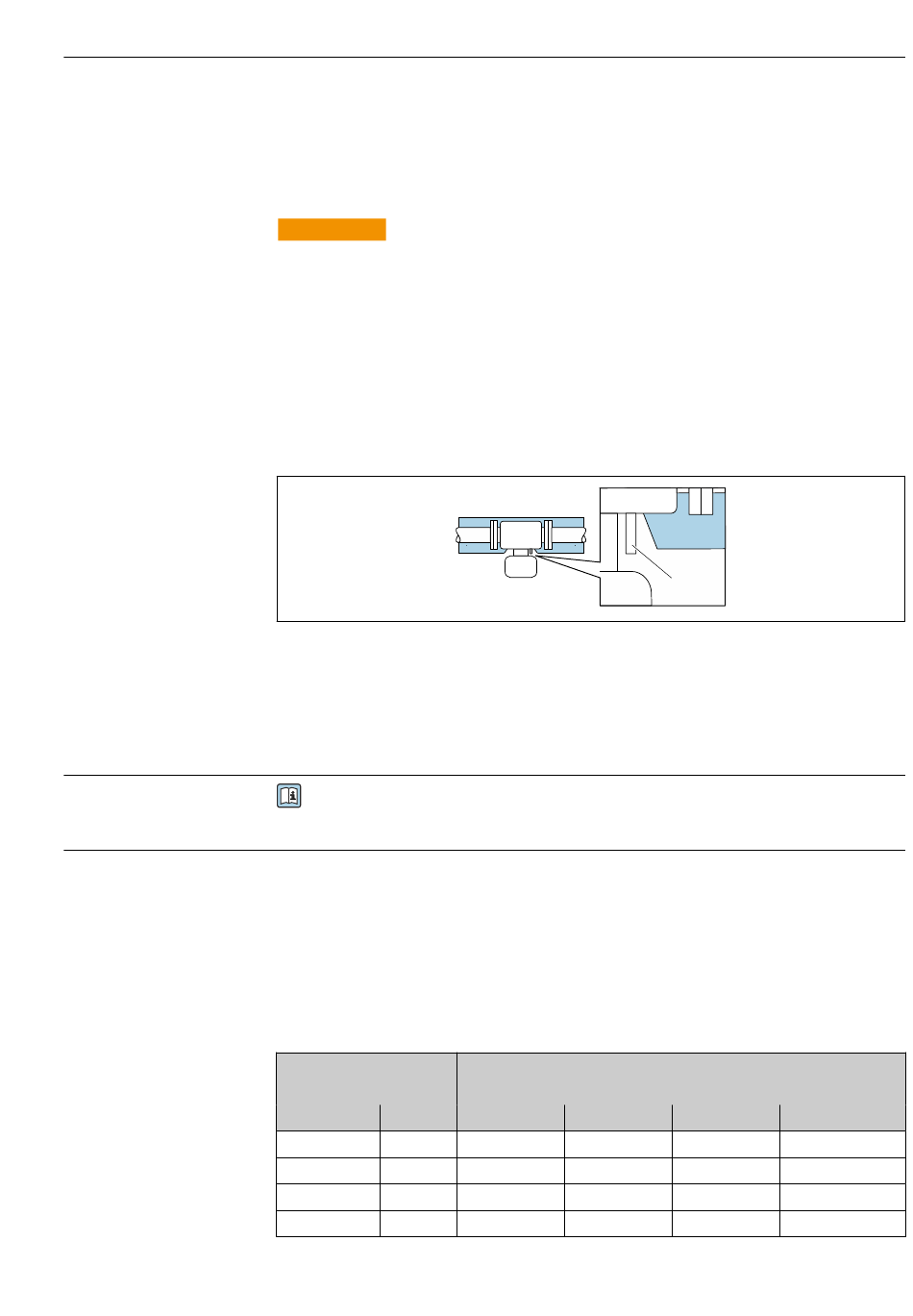

 36 Wärmeisolation mit freiem Halsrohr und Druckmesszelle
1 Druckmesszelle
16.10 Konstruktiver Aufbau
Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische
Information", Kapitel "Konstruktiver Aufbau"
Messumformer
• Proline 500 – digital Polycarbonat: 1,4 kg (3,1 lbs)
• Proline 500 – digital Aluminium: 2,4 kg (5,3 lbs)
Messaufnehmer
• Messaufnehmer mit Anschlussgehäuseausführung aus Guss, rostfrei: +3,7 kg (+8,2 lbs)
• Messaufnehmer mit Anschlussgehäuseausführung aus Aluminium:
Gewicht in SI-Einheiten
Nennweite
[mm] [in]
25 1
50 2
80 3
100 4
EN (DIN) [kg]
Druckstufe
PN 16 PN 40
10 10
15 15
21 21
23 26
Technische Daten
1
PN 63 PN 100
12 12
19 21
25 29
32 39
A0037676
181
