Preparazione dell'installazione
Uso di un cavo di sicurezza
Alcune normative edilizie regionali richiedono l'impiego
di un secondo metodo di fissaggio dei diffusori alle
strutture di supporto, allo scopo di garantire una maggior
sicurezza. Scegliere posizione, metodo e accessori di
fissaggio conformi alle normative edilizie locali.
Bose Professional raccomanda l'utilizzo di (1) un cavo di
frenatura o di (2) un cavo di sicurezza come meccanismo
di fissaggio secondario. Vedere gli schemi riportati di
seguito per i punti di fissaggio di sicurezza.
Attenersi alle istruzioni del produttore per qualsiasi
meccanismo di fissaggio secondario utilizzato.
qw
Preparazione del pannello a soffitto
Taglio del pannello a soffitto

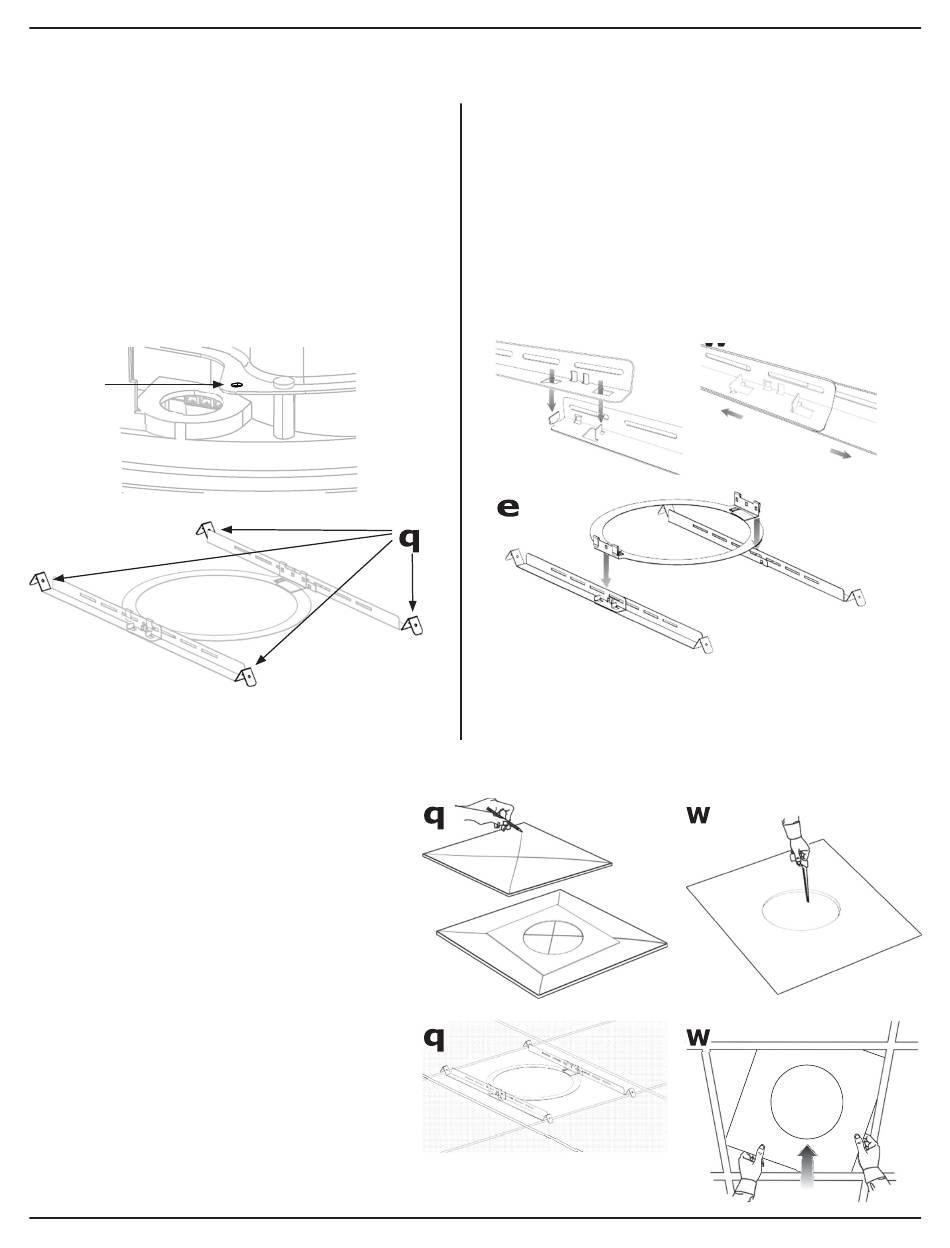

1. Rimuovere il pannello ed utilizzare la dima
per tracciare il foro per il diffusore sul
pannello stesso. Per centrare la dima rispetto
al pannello, tracciare una X collegando gli
angoli in diagonale e centrare il modello sul
punto di intersezione.
2. Effettuare un foro nel pannello.
Installazione del tile bridge
1. Posizionare il tile bridge assemblato lungo la
griglia del soffitto. Se necessario, regolare le
barre del tile bridge in modo che poggino sui
montanti della griglia del soffitto.
2. Rimontare il pannello sul soffitto.
Guida all'installazione • DesignMax DM6C
Assemblaggio del tile bridge
Nota: in caso di installazione su controsoffitto fisso,
assemblare il tile bridge dopo aver inserito le barre
e l'anello nell'apertura del foro (vedere a pag. 30).
1. Allineare le barre ed inserire le linguette nelle scanalature.
2. Tirare le barre in direzione opposta per fissarle l'una
all'altra.
3. Allineare le barre in modo che siano parallele l'una
all'altra, quindi premere l'anello del tile bridge per fissarlo
alle barre.
q
Nota: l'installazione in prossimità di piani di cottura dove il
diffusore possa essere direttamente esposto a oli alimentari,
come ad esempio in cucine commerciali, può ridurre le
prestazioni o la funzionalità del diffusore.
