Configuración

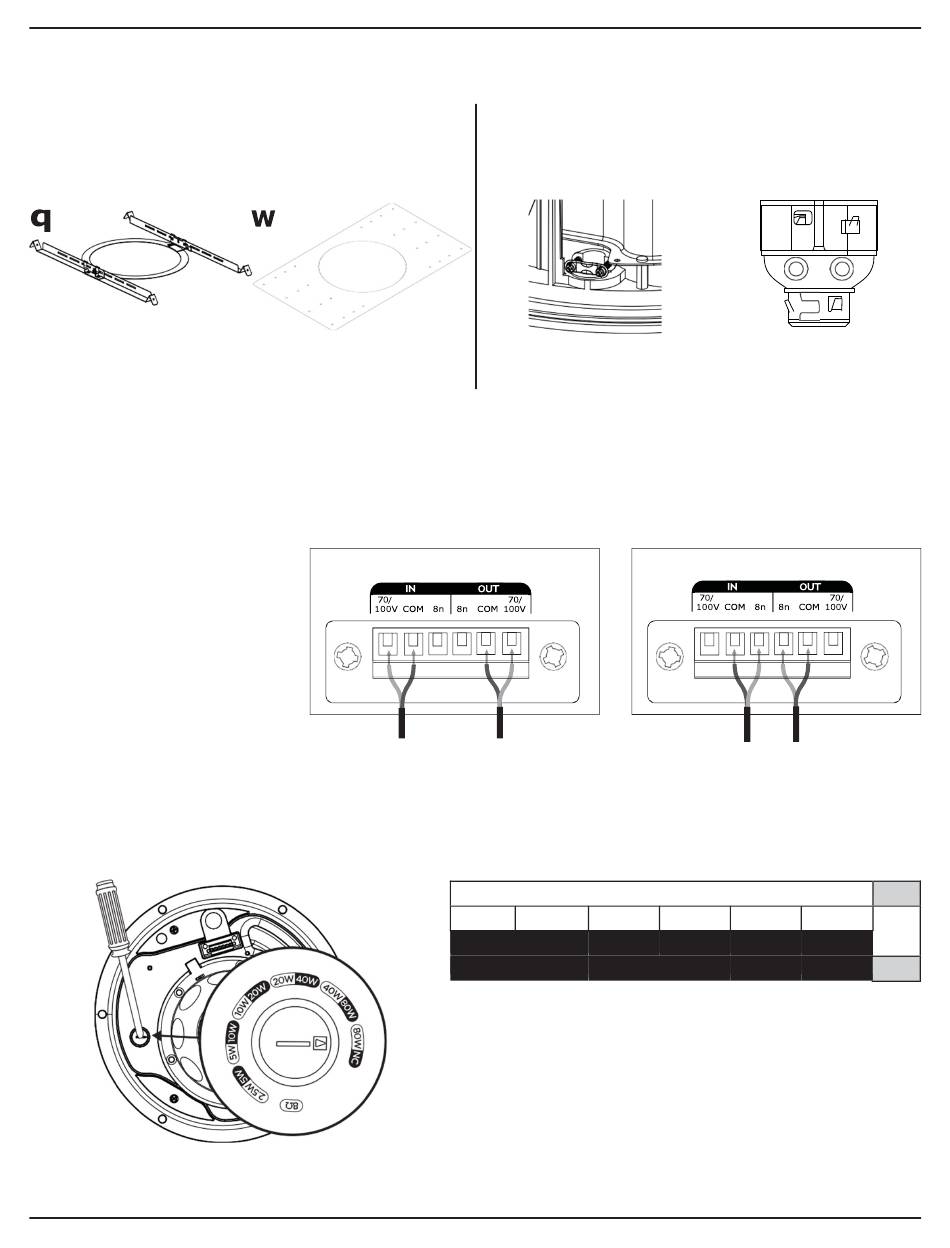

Opciones de instalación
Opciones y accesorios de instalación
q
Puente de mosaico ajustable (incluido)
w
Bandeja empotrada (opcional)
Cableado de los altavoces
Calibre de cable
El altavoz DesignMax DM6C está diseñado para funcionar únicamente con cables que midan de 18 AWG (0.8 mm
a 14 AWG (2.1 mm ).
2
Diagramas de conexión
Exponga 6 milímetros (1/4")
de cable sin aislación para
conectarlo a los terminales.
Configuración de altavoz
10 • Español
Accesorios de conductos
Si utiliza un conducto metálico flexible, hágalo con un
accesorio de conducto de 3/8 pulgadas o un conector doble
(dúplex) de 3/8 pulgadas.
Nota: No se proporcionan los accesorios de conducto.
Entrada única de
3/8 pulgadas
70 V/100 V
2.5 W 5 W
5 W 10 W
* Predeterminado de
fábrica
Configuración de la toma del transformador
Gire la toma para establecer la configuración. Utilice un
destornillador de cabeza plana.
BoseProfessional.com
Entrada dúplex/
loop de 3/8 pulgadas
8 Ω
70 V
10 W 20 W 40 W
20 W 40 W 80 W
100 V
** NC: Sin conexión (no utilizar)
Guía de instalación de • DesignMax DM6C
)
2
80 W*
8 Ώ
NC**
