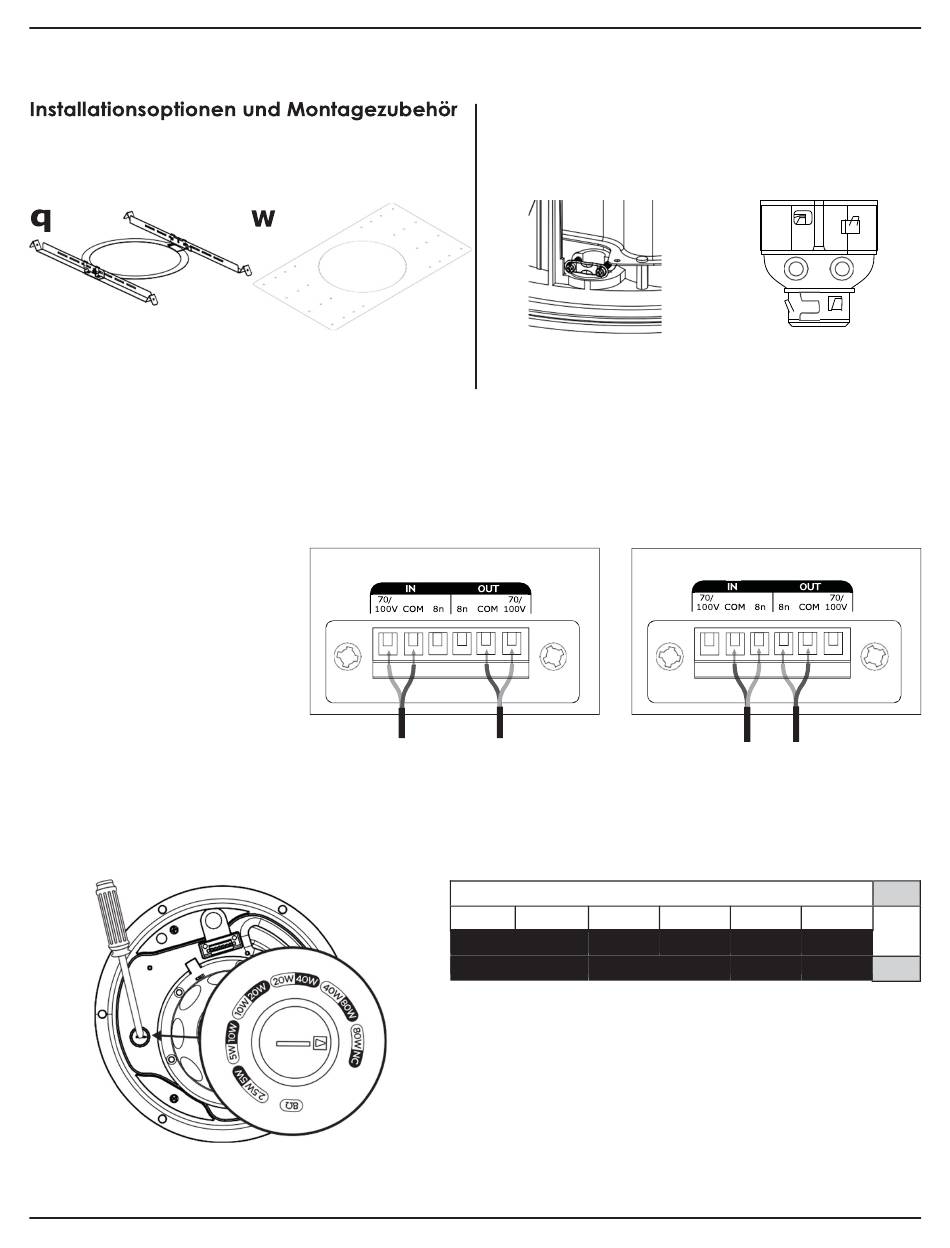

Systemeinrichtung
Installationsoptionen
q
Einstellbare Tile Bridge (im Lieferumfang enthalten)
w
Rough-in-Pan-Montageplatte (optional erhältlich)
Verkabeln des Lautsprechers
Kabeldurchmesser
Der DesignMax DM6C Lautsprecher wurde für den ausschließlichen Gebrauch mit Kabeln der Größen 18 AWG (0,8 mm
bis 14 AWG (2,1 mm
) entwickelt.
2
Anschlussdiagramme
Isolieren Sie einen Teil des
Drahtes (6 mm) für den
Anschluss an die Anschlüsse ab.
Lautsprechereinstellungen
22 • Deutsch
Kabelverschraubung (Zugentlastung)
Bei Verwendung eines Kabelschutzrohres aus Metall ist
eine einzelne 3/8-Zoll-Kabelverschraubung oder ein 3/8-Zoll-
Duplex-Anschluss zu verwenden.
Hinweis: Kabelverschraubungen sind nicht im Lieferumfang
enthalten.
3/8 Zoll-
Einzelanschluss
70 V/100 V
2,5 W
5 W
5 W
10 W
* Werkseinstellung
Einstellen des Leistungsabgriffes am Übertrager
Stellen Sie die Leistungsabgabe durch Drehen ein. Verwenden
Sie dafür einen Schlitzschraubendreher.
BoseProfessional.com
3/8 Zoll Duplex-Anschluss/
8 Ω
70 V
10 W
20 W
40 W
20 W
40 W
80 W
100 V
** KA: Kein Anschluss (nicht verwenden)
DesignMax DM6C • Installationsanleitung
Schleife
)
2
80 W*
8 Ώ
KA**
