Vorbereitung der Montage
Verwendung eines Sicherungsseils
Einige Bauvorschriften schreiben als Sicherheitsvorkehrung
vor, den Lautsprecher an einer tragenden Konstruktion
zusätzlich abzusichern. Wählen Sie eine Montageposition
und -methode sowie Werkzeuge, die den örtlichen
Bauvorschriften entsprechen.
Bose Professional empfiehlt die Verwendung (1) eines
Sicherungsdrahtes oder (2) eines Sicherungsseils
zur zusätzlichen Absicherung der Konstruktion.

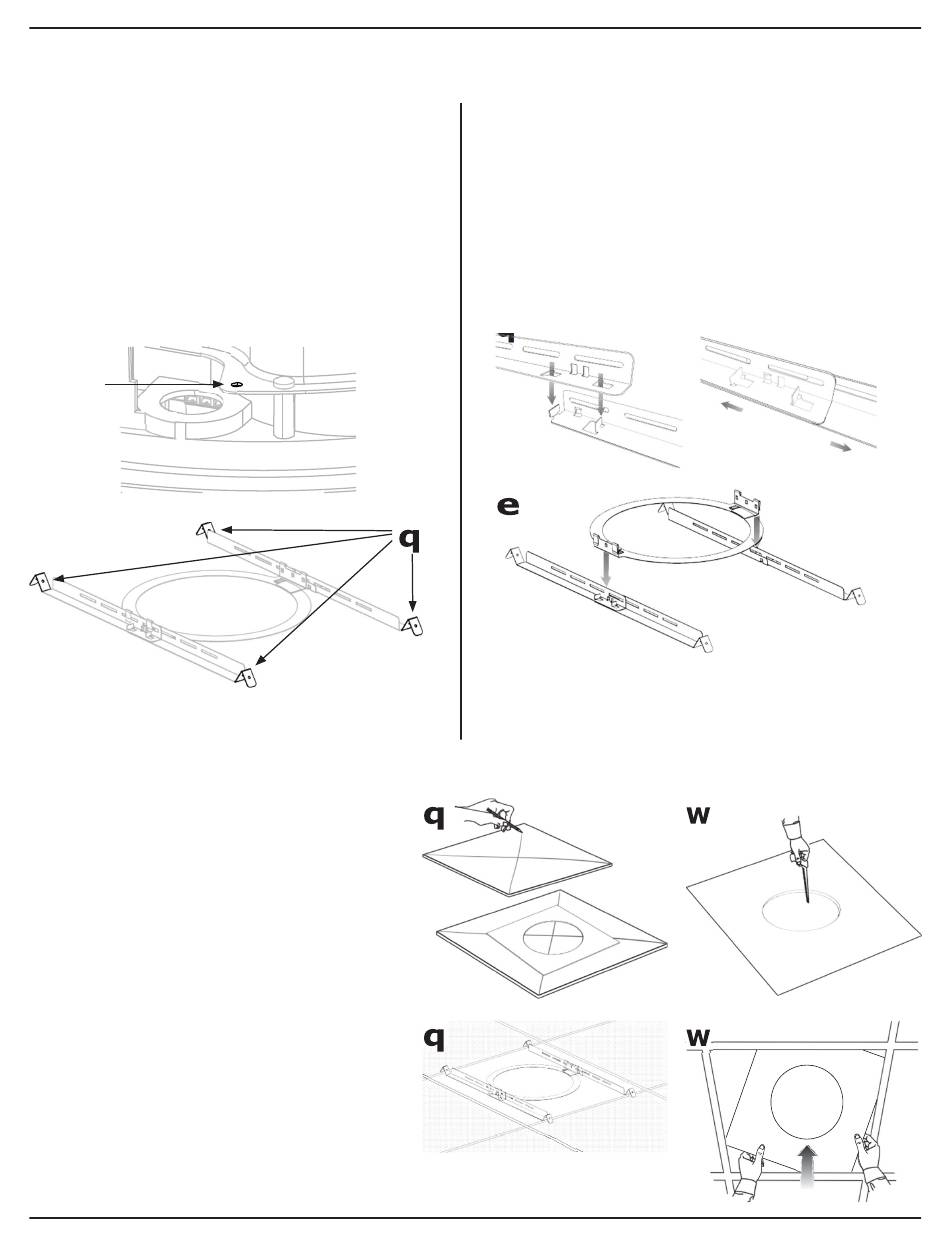

Befestigungspunkte für Sicherheitsaufhängungen können
Sie den untenstehenden Diagrammen entnehmen.
Befolgen Sie bei der Montage zusätzlicher Sicherheits-
aufhängungen die Anweisungen des Herstellers.
qw
Vorbereitung einer akustischen Deckenplatte
Zuschneiden der Deckenplatte
1. Entfernen Sie die Deckenplatte und zeichnen
Sie unter Verwendung der Schablone den
Ausschnitt für den Lautsprecher auf die Platte.
Um die Schablone mittig aufzulegen, verbinden
Sie zunächst die Eckpunkte der Platte zu einem
„X" und richten Sie anschließend die Schablone
anhand des Schnittpunkts aus.
2. Schneiden Sie den Ausschnitt in die Platte.
Installieren der Tile Bridge
1. Setzen Sie die Tile Bridge in die
Unterdeckenkonstruktion ein. Passen
Sie gegebenenfalls die Länge der Tile
Bridge-Ausleger an, um ein Aufliegen
zu gewährleisten.
2. Setzen Sie die Deckenplatte wieder ein.
Installationsanleitung • DesignMax DM6C
Montage der Tile Bridge
Hinweis: Beim Einbau in eine durchgängig feste Decke
erfolgt die Montage der Tile Bridge nach dem Einführen
der Schienen und des Rings durch die Aussparung für den
Lautsprecher (siehe Seite 24).
1. Richten Sie die Schienen aus und passen Sie die Laschen
in die Aussparungen ein.
2. Ziehen Sie die Schienen nach außen, um sie zu befestigen.
3. Richten Sie die Schienen parallel zueinander aus und
drücken Sie den Ring der Tile Bridge abwärts, um den
Ring an den Schienen zu befestigen.
q
Hinweis: Eine Installation in unmittelbarer Nähe einer
Kochstelle, wo der Lautsprecher Speiseöl ausgesetzt ist
(wie z. B. in gewerblichen Räumlichkeiten mit Kochstellen),
kann die Leistung oder Funktionen des Lautsprechers
beeinträchtigen.
