8. Batterie-Isolierung entfernen
Für Schließzylinder mit eingelegter Batterie.
Dieser Schritt ist erforderlich, wenn bei der Montage die Batterie-Isolierung noch nicht entfernt wurde.

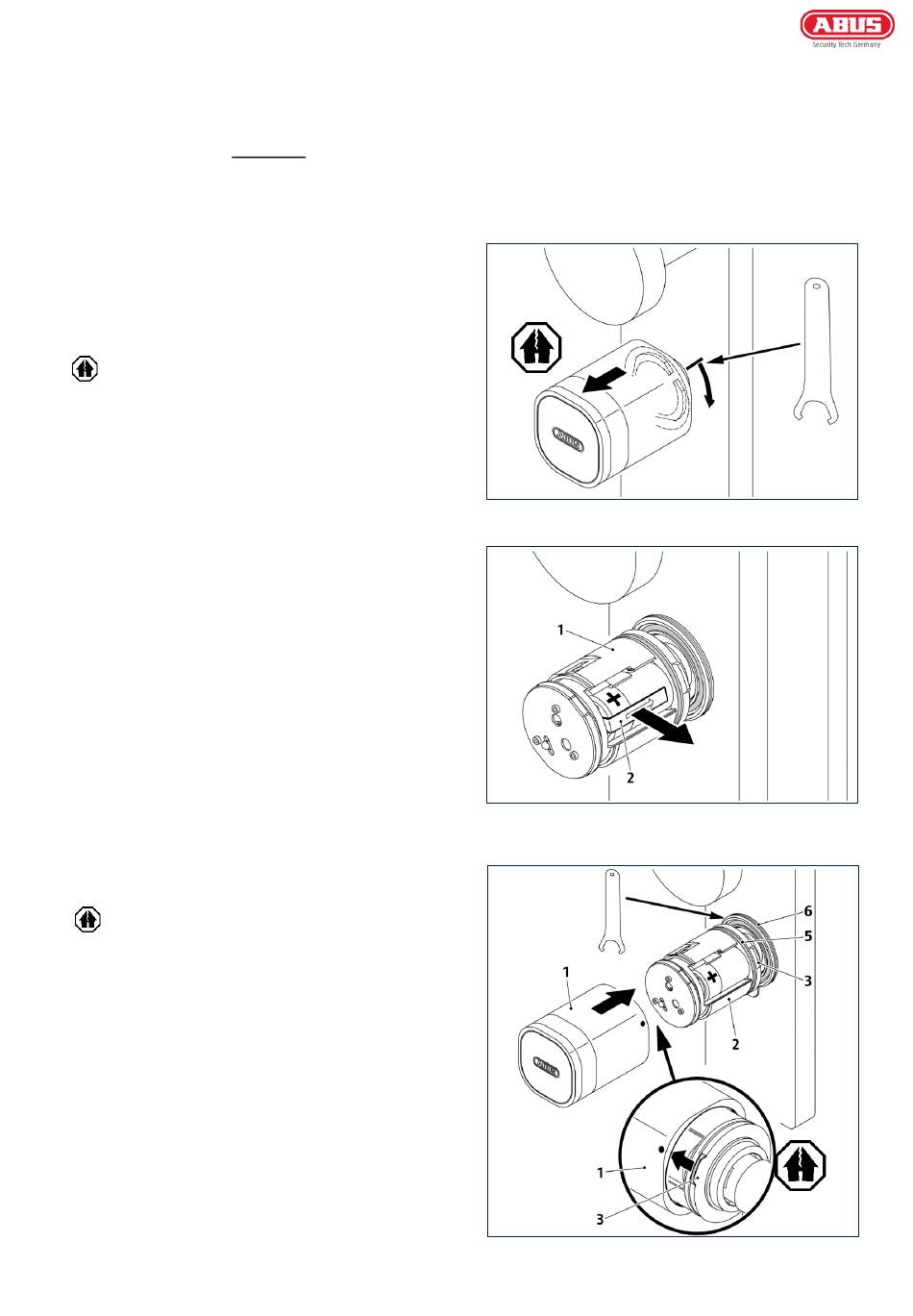

Schritt 1: Elektronik-Knauf öffnen
▹ Mit dem Öffnungsschlüssel in die Einkerbung der
Befestigungsscheibe hinter dem Elektronik-Knauf
fassen und die Befestigungsscheibe lösen.
HINWEIS: Die Dichtung des Elektronik-Knaufs oder die
Antennenplatine können irreparabel beschädigt
werden. Achten Sie darauf, die Kappe gerade
abzuziehen.
▹ Die Abdeckung des Elektronik-Knaufs axial vom
Profilzylinder abziehen.
Schritt 2: Batterie-Isolierung herausziehen
▹ Am Batteriefach (1) das Isolierfähnchen (2)
herausziehen.
= Sobald der Zylinder mit Spannung versorgt wird, blinken
die LED kurzzeitig auf (grün-rot-grün-rot).
Schritt 3: Elektronik-Knauf schließen
HINWEIS: Durch gewaltsames Aufsetzen der Kappe (1)
kann der Elektronikzylinder irreparabel beschädigt
werden. Die Kappe beim Aufsetzen nicht verkanten!
Auf korrekte Lage der Markierung „•" achten!
▹ Die Kappe (1) so auf den Elektronik-Knauf (2) aufsetzen,
dass die Nase (3) an der Unterseite des Knaufs in die
Aussparung der Kappe passt – siehe Markierung „•".
▹ Die Kappe (1) vorsichtig auf den Elektronik-Knauf
aufschieben, sodass die Kappe auf die Nase (3) des
Knaufs rutscht.
▹ Mit etwas Druck die Kappe über die Dichtung schieben.
▹ Die Befestigungsscheibe (3) wieder auf den Elektronik-
Knauf schrauben.
▹ Mit dem Öffnungsschlüssel die Befestigungsscheibe
anziehen. Anzugsmoment: ca. 0,5 Nm.
wAppLoxx | TECTIQ Schließzylinder
