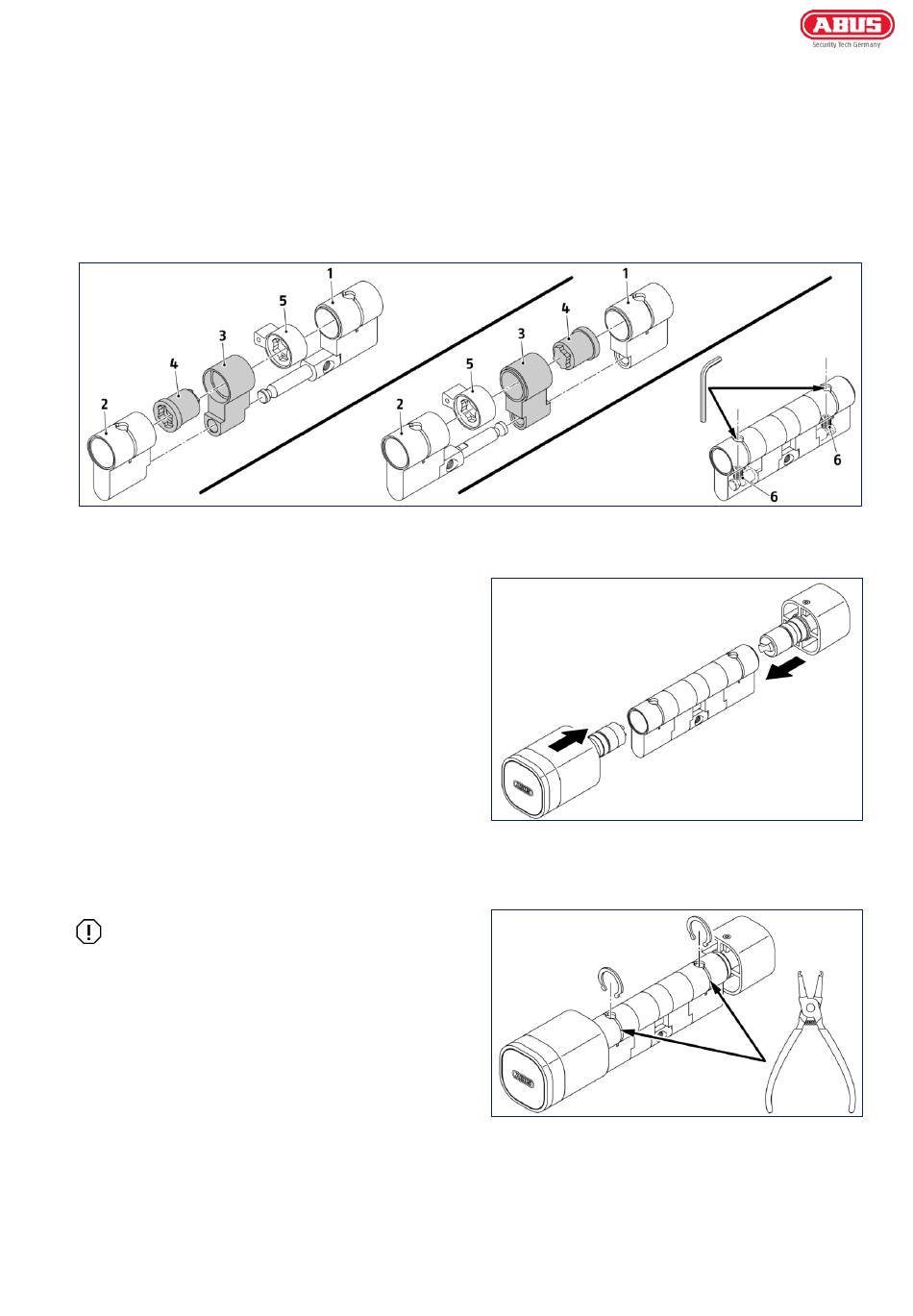

Schritt 5: Zylinderkörper, Körperverlängerung und Schließnase zusammensetzen
▹ Die Zylinderkörper innen (1) und außen (2), Körperverlängerung (3), Wellenverlängerung (4) und Schließnase (5)
zusammensetzen.
▹ Wenn die Schließnase nicht einwandfrei rotiert: Prüfen ob die Schließnase verdreht wurde. Lage der Schließnase
korrigieren.
▹ Mit Sechskantschlüssel 2,5 mm die Madenschrauben (6) im Zylinderkörper festziehen.
Schritt 6: Zylinderwelle montieren
Verlängerung der Innenseite:
▹ Die Zylinderwelle in den Zylinder einschieben, sodass
die Schließnase sich über den Knauf bewegen lässt.
Verlängerung der Außenseite:
▹ Die Zylinderwelle für die Innenseite in den Zylinder
einschieben.
▹ Die Zylinderwelle mit dem Elektronikknauf in die
Außenseite des Schließzylinders einschieben.
Die Schließnase muss sich über beide Knäufe bewegen
lassen.
Schritt 7: Welle mit neuen Kernhalteringen fixieren
Wichtig! Nur mit neuen Kernhalteringen ist die
einwandfreie und dauerhafte Sicherungsfunktion des
Schließzylinders gewährleistet! Verwenden Sie keine
Kernhalteringe, die bereits vorher montiert waren!
Verlängerung der Innenseite:
▹ In die Nut einen neuen Kernhaltering einsetzen.
Verlängerung der Außenseite:
▹ Auf beiden Zylinderseiten – innen und außen – neue
Kernhalteringe einsetzen.
▹ Pressen Sie Kernhalteringe an beiden Enden mit der Verschlusszange zusammen. Stellen Sie sicher, dass die
Kernhalteringe nicht überstehen.
wAppLoxx | TECTIQ Schließzylinder
22
