5.2. Profilzylinder -LB, -LA-P, -OPZ montieren
Zur Montage der Varianten -LB, -LA-P und -OPZ wird zunächst der Elektronikknauf demontiert und anschließend der
Schließzylinder von der Innenseite der Tür her montiert.
HINWEIS: Bei falscher Montage kann der Elektronikknauf im Betrieb Feuchtigkeit ziehen. Kondensiertes Wasser
kann die Elektronik beschädigen. Benutzen Sie bei jeder Montage neue Elektronikschrauben mit unbeschädigter
Lackbeschichtung.
Falls der Profilzylinder nicht zur Stärke des Türblatts passt, kann er mit Hilfe des passenden Verlängerungssets an
das Türblatt angepasst werden. Zur Montage des Verlängerungssets siehe → Kapitel 5.3.
Achten Sie darauf, bei Varianten -LB mit beidseitigem Leser die Batterien sowohl auf der Außenseite als auch auf
der Innenseite zu aktivieren, siehe → Kapitel 8 , siehe → Kapitel 9.

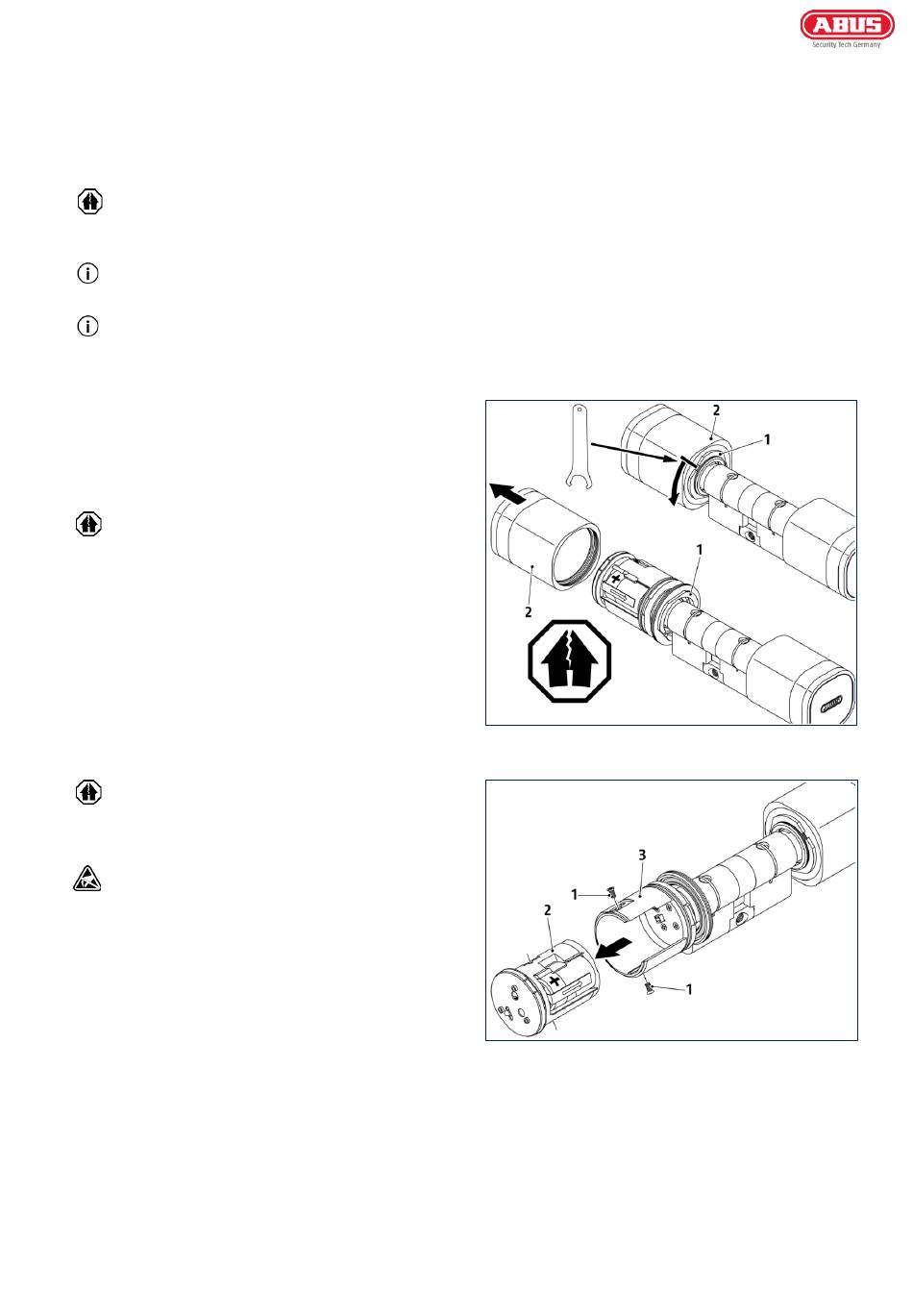

Schritt 1: Außenkappe demontieren
▹ Mit dem Öffnungsschlüssel in die Einkerbung der
Befestigungsscheibe (1) hinter dem Außenknauf (2)
fassen und die Befestigungsscheibe lösen.
HINWEIS: Die Dichtung des Außenknaufs oder die
Antennenplatine können irreparabel beschädigt
werden. Achten Sie darauf, die Außenkappe gerade
abzuziehen.
▹ Die Außenkappe (2) axial vom Profilzylinder abziehen.
Schritt 2: Elektronik aus Außenknauf entnehmen
HINWEIS: Verschmutzung oder mechanische Einflüsse
können die empfindliche Elektronik beschädigen.
Schützen Sie die demontierten Teile vor Beschädigung,
Herunterfallen, Staub und Feuchtigkeit!
HINWEIS: Beschädigung des Produkts durch elektro-
statische Entladung. Lagern Sie die Elektronik gegen
elektrostatische Einflüsse geschützt, z. B. auf einer
ESD-Unterlage. Sorgen Sie vor jedem Berühren der
Elektronik für einen Ladungsausgleich zwischen Ihnen,
der Elektronik und der Einbauumgebung. Fassen Sie
die Elektronik nur an den Kunststoffteilen an.
▹ Mit Schraubendreher PH0 die beiden seitlichen
Elektronik-Schrauben (1) lösen.
▹ Die Elektronik (2) mitsamt Halter aus dem Korb (3)
ziehen.
wAppLoxx | TECTIQ Schließzylinder
17
