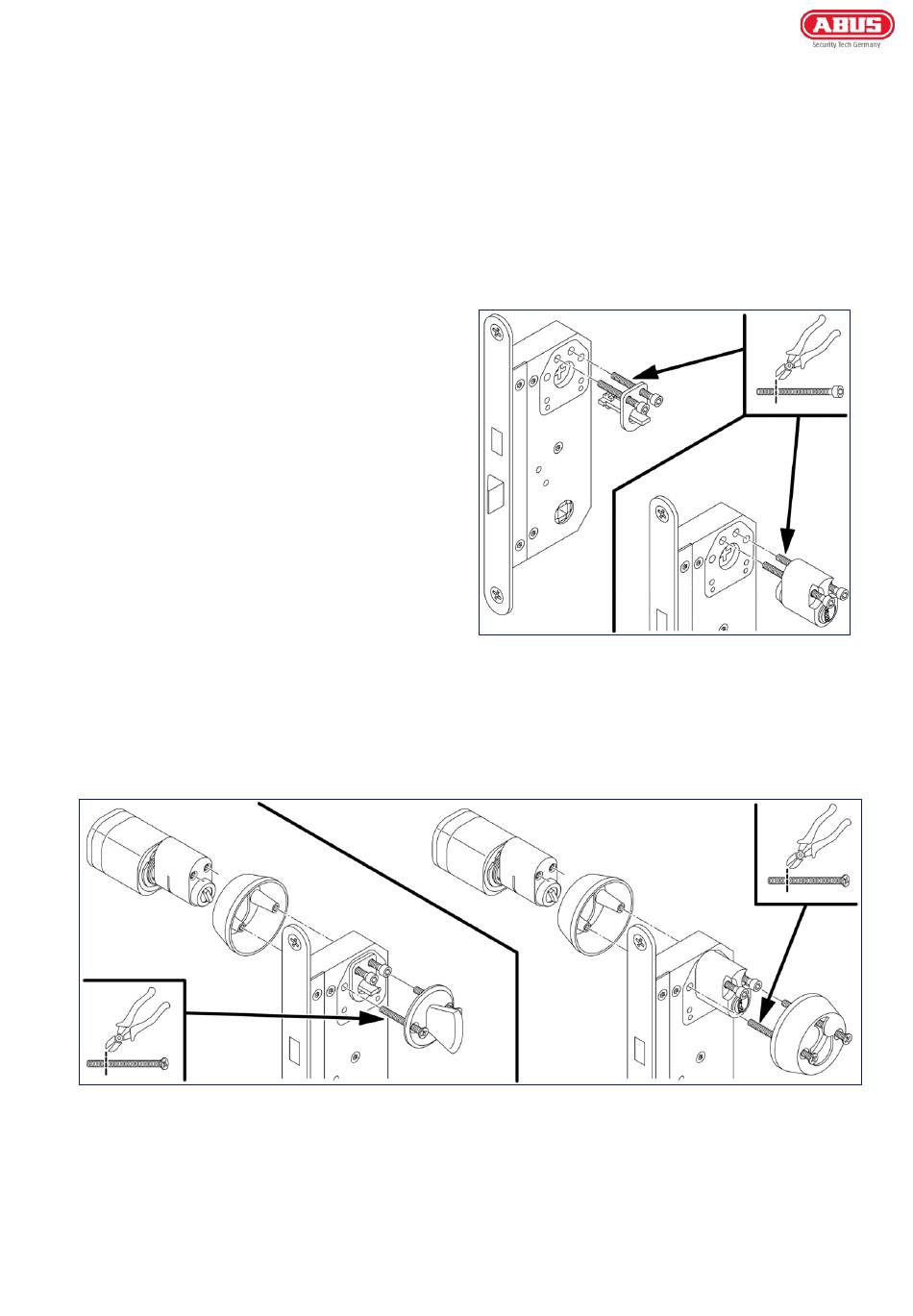

7.1. Elektronischen Ovalzylinder montieren
Der elektronische Ovalzylinder wird auf der Außenseite der Tür montiert und mit einem Knauf oder Rokoko-Zylinder
auf der Innenseite kombiniert.
Schritt 1: Halteschrauben für Zylinder zuschneiden
Die Halteschrauben verbinden den Ovalzylinder auf der Außenseite, das Einsteckschloss und den Zylinder oder Knauf
auf der Innenseite miteinander.
▹ Halteschrauben für den Zylinder auf die erforderliche
Länge zuschneiden.
Schritt 2: Innengarnitur montieren
Bei mechanischem Knauf auf der Innenseite:
▹ Mitnehmerblech und Schraubblech auf der Innenseite
in das Schloss einsetzen.
▹ Halteschrauben durch das Schraubblech und das
Schloss führen.
Bei mechanischem Rokoko-Zylinder auf der Innenseite:
▹ Rokoko-Zylinder auf der Innenseite auf das Schloss
aufsetzen.
▹ Halteschrauben durch den Zylinder und das Schloss
führen.
Schritt 3: Halteschrauben für die Rosette zuschneiden
Die Halteschrauben für die Rosette berücksichtigen die Stärke des mechanischen Knaufs oder der Innenrosette, die
Türstärke und die Außenrosette.
▹ Halteschrauben auf die erforderliche Länge zuschneiden.
wAppLoxx | TECTIQ Schließzylinder
28
