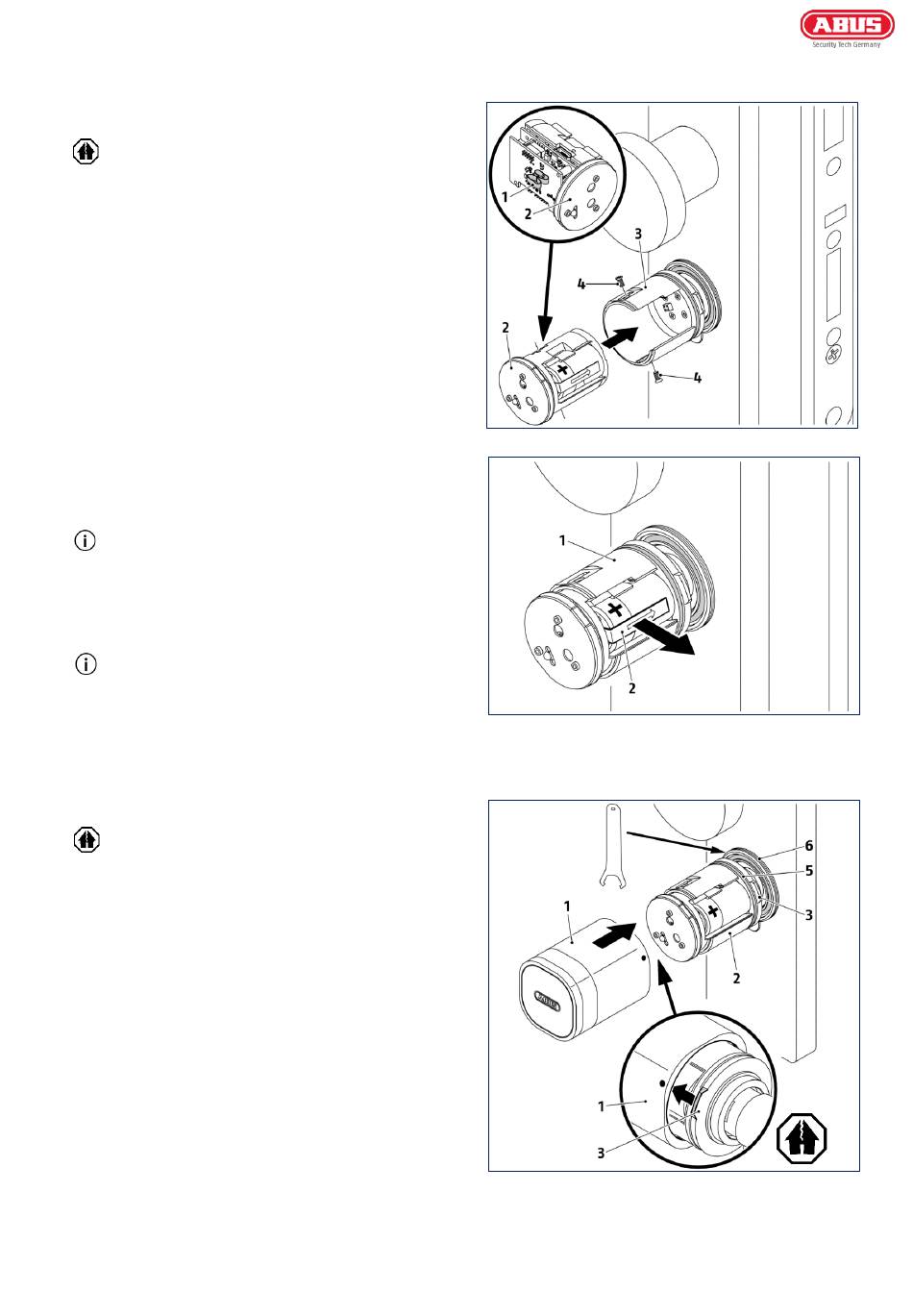

Schritt 6: Elektronik in Außenknauf einsetzen
HINWEIS: Beim Einsetzen der Elektronik den EMV-
Kontakt (1) auf der Platine nicht verbiegen!
▹ Die Elektronik mit Halter (2) so in den Korb (3)
einsetzen, dass der Steckverbinder in die Buchse in der
Welle passt.
▹ Die Elektronik mit den beiden seitlichen Elektronik-
Schrauben (4) und Schraubendreher PH0 befestigen.
Anzugsmoment: ca. 0,5 Nm.
Schritt 7: Batterie-Isolierung herausziehen
Die Batterie kann auch zu einem späteren Zeitpunkt
aktiviert werden. So lange bleibt der elektronische
Zylinder ohne Funktion.
▹ Am Batteriefach (1) das Isolierfähnchen (2) heraus-
ziehen.
Je nach Lieferzustand: Legen Sie die Batterie ein, siehe
→ Kapitel 9.
Schritt 8: Außenknauf schließen
HINWEIS: Durch gewaltsames Aufsetzen der Kappe kann
der Elektronikzylinder irreparabel beschädigt werden.
Die Kappe beim Aufsetzen nicht verkanten! Auf
korrekte Lage der Markierung „•" achten!
▹ Die Kappe (1) so auf den Außenknauf (2) aufsetzen, dass
die Nase (3) in die Aussparung der Kappe passt – siehe
Markierung „•".
▹ Mit etwas Druck die Kappe über die Dichtung (5)
schieben.
▹ Die Befestigungsscheibe (6) wieder auf den Außenknauf
schrauben.
▹ Mit dem Öffnungsschlüssel die Befestigungsscheibe
anziehen.
wAppLoxx | TECTIQ Schließzylinder
19
