Schritt 4: Ovalzylinder mit Rosette montieren
▹ Die Rosette und den Ovalzylinder auf die Außenseite aufsetzen.
▹ Den Ovalzylinder mit den Halteschrauben festschrauben. Anzugsmoment typ. 2 Nm.
▹ Auf der Innenseite den Innenknauf – bei einem Rokoko-Zylinder die Innenrosette –aufsetzen.
▹ Die Innengarnitur und die Außenrosette mit den Halteschrauben festschrauben. Anzugsmoment typ. 5 Nm.
Schritt 5: Batterie aktivieren
Je nach Lieferzustand:
▹ Entfernen Sie die Batterie-Isolierung, siehe → Kapitel 8
- oder -
▹ Setzen die Batterie ein, siehe → Kapitel 9.
7.2. Elektronischen Rokoko Zylinder montieren
Der Rokoko-Zylinder wird auf die Innenseite der Tür montiert und mit einem Ovalzylinder auf der Außenseite
kombiniert.
Um die Innenrosette zu montieren, muss vorher der Elektronik-Knauf demontiert werden.

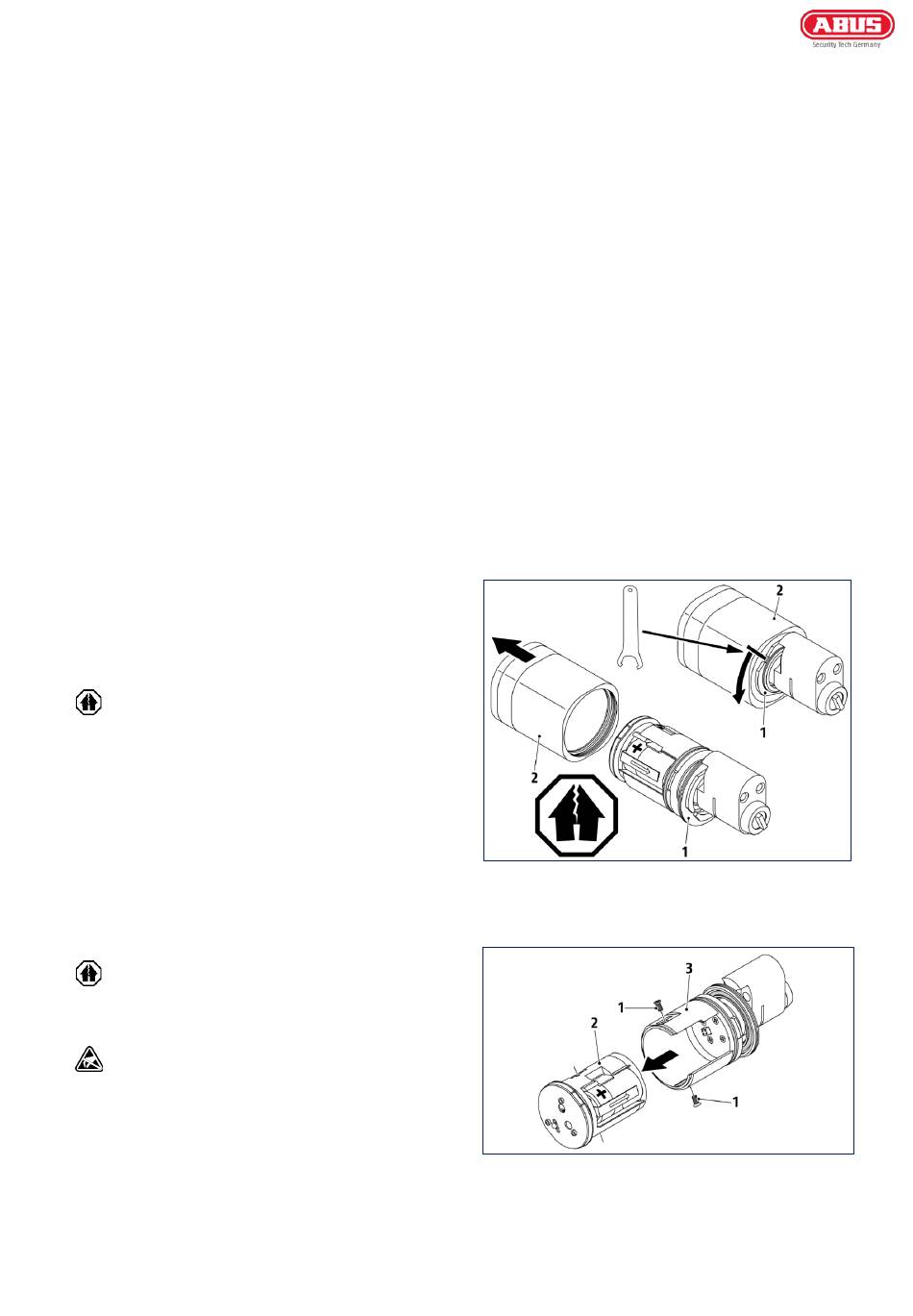

Schritt 1: Kappe vom Elektronik-Knauf demontieren
▹ Mit dem Öffnungsschlüssel in die Einkerbung der
Befestigungsscheibe (1) hinter dem Knauf (2) fassen
und die Befestigungsscheibe lösen.
HINWEIS: Die Dichtung des Knaufs oder die
Antennenplatine können irreparabel beschädigt
werden. Achten Sie darauf, die Kappe gerade
abzuziehen.
▹ Die Kappe (2) axial vom Zylinder abziehen.
▹ Die Befestigungsscheibe (1) von der Welle abnehmen.
Schritt 2: Elektronik aus Elektronik-Knauf entnehmen
HINWEIS: Verschmutzung oder mechanische Einflüsse
können die empfindliche Elektronik des Außenknaufs
beschädigen. Schützen Sie die demontierten Teile
gegen Herunterfallen und vor Staub und Feuchtigkeit!
HINWEIS: Beschädigung des Produkts durch
elektrostatische Entladung. Lagern Sie die Elektronik
gegen elektrostatische Einflüsse geschützt, z. B. auf
einer ESD-Unterlage. Sorgen Sie vor jedem Berühren
der Elektronik für einen Ladungsausgleich zwischen
Ihnen, der Elektronik und der Einbauumgebung.
▹ Mit Schraubendreher PH0 die beiden Elektronik-Schrauben (1) lösen.
▹ Die gesamte Elektronik mitsamt Halter (2) aus dem Korb (3) ziehen.
wAppLoxx | TECTIQ Schließzylinder
29
