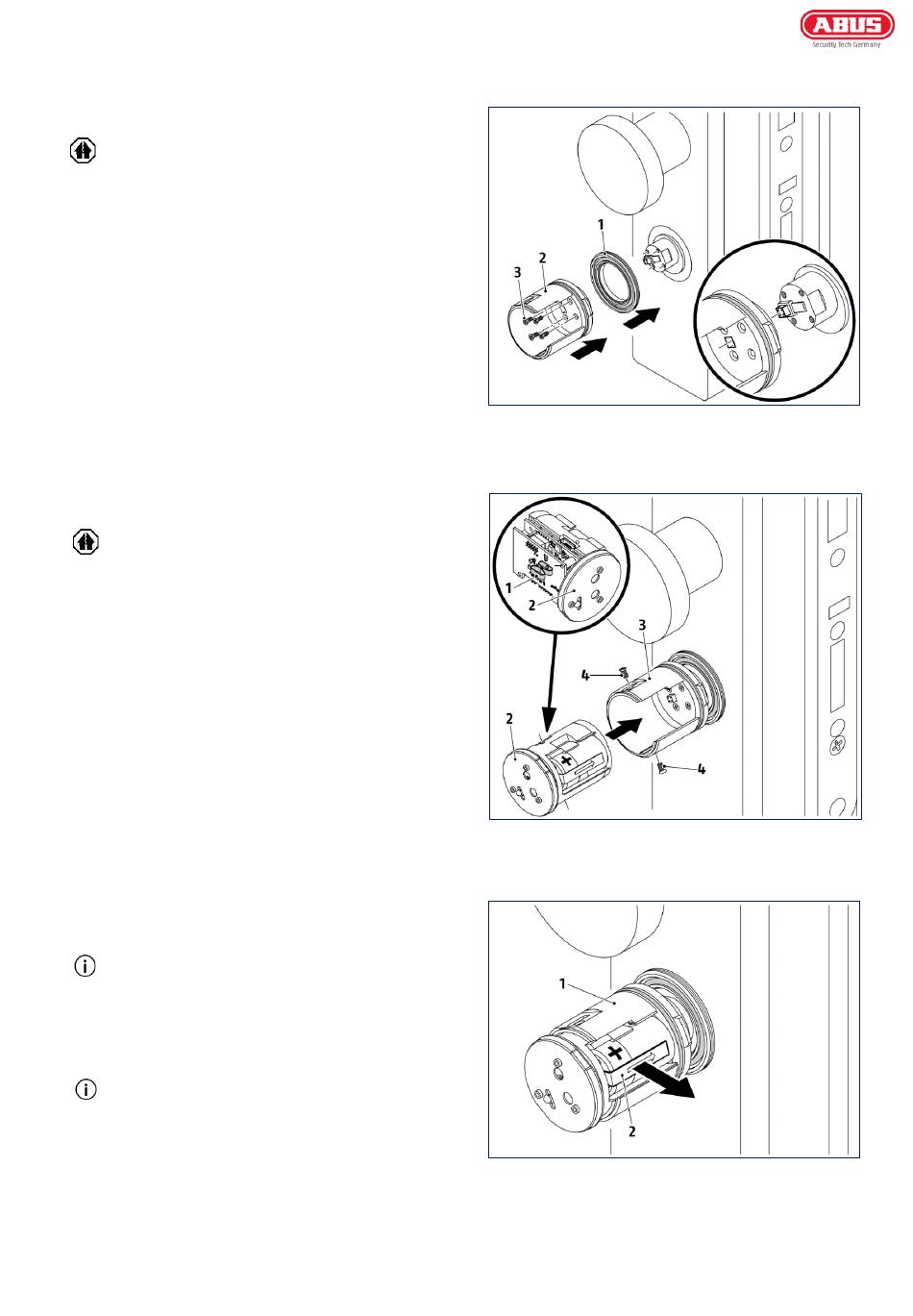

Schritt 6: Außenknauf montieren
HINWEIS: Bei falscher Montage ist die Schutzklasse IP67
nicht mehr gegeben. Der Elektronikknauf kann
Feuchtigkeit ziehen und die Elektronik dauerhaft
schädigen.
Benutzen Sie für jede Montage neue Elektronik-
schrauben mit unbeschädigter Lackbeschichtung.
Alternativ versehen Sie die Schrauben mit neuem
Schraubsicherungslack.
▹ Die Befestigungsscheibe (1) einschließlich Dichtring
wieder auf die Welle schieben. Der Dichtring zeigt in
Richtung Knauf.
▹ Den Korb (2) des Außenknaufs auf die Welle schieben,
sodass der Steckverbinder in die Öffnung passt.
▹ Den Korb mit 4 neuen Elektronikschrauben (3) und
Schraubendreher PH0 wieder auf die Welle schrauben.
Anzugsmoment: ca. 0,5 Nm.
Schritt 7: Elektronik in Außenknauf einsetzen
HINWEIS: Beim Einsetzen der Elektronik den EMV-
Kontakt (1) auf der Platine nicht verbiegen!
▹ Die Elektronik mit Halter (2) so in den Korb (3) einsetzen,
dass der Steckverbinder in die Buchse in der Welle
passt.
▹ Die Elektronik mit den beiden seitlichen Elektronik-
Schrauben (4) und Schraubendreher PH0 befestigen.
Anzugsmoment: ca. 0,5 Nm.
Schritt 8: Batterie-Isolierung herausziehen
Die Batterie kann auch zu einem späteren Zeitpunkt
aktiviert werden. So lange bleibt der elektronische
Zylinder ohne Funktion.
▹ Am Batteriefach (1) das Isolierfähnchen (2) heraus-
ziehen.
Je nach Lieferzustand: Legen Sie die Batterie ein, siehe
→ Kapitel 9.
wAppLoxx | TECTIQ Schließzylinder
25
