5. Profilzylinder montieren
5.1. Profilzylinder -LA und -HZ montieren
Die Montage der Varianten -LA und -HZ erfolgt von der Außenseite der Tür her.
Falls der Profilzylinder nicht zur Stärke des Türblatts passt, kann er mit Hilfe des passenden Verlängerungssets an
das Türblatt angepasst werden. Zur Montage des Verlängerungssets siehe → Kapitel 5.3.

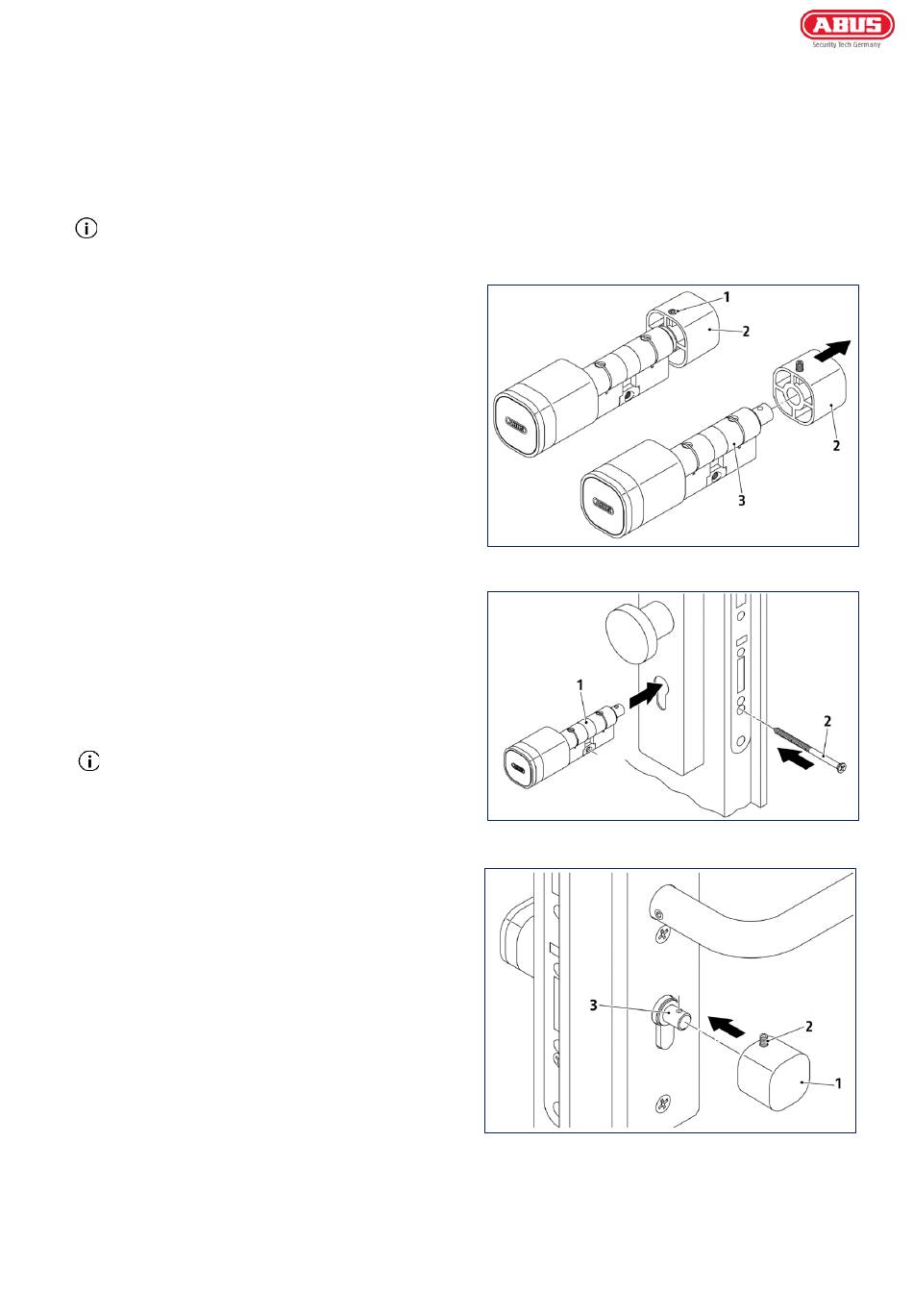

Schritt 1: Innenknauf demontieren
Entfällt für -HZ Halbzylinder.
▹ Mit Innensechskant 1,5 mm: Madenschraube (1) am
Innenknauf (2) lösen, bis sich der Innenknauf bewegen
lässt.
Die Madenschraube nicht vollständig herausdrehen.
▹ Innenknauf (2) axial vom Profilzylinder (3) abziehen.
Schritt 2: Profilzylinder in Tür montieren
▹ Den Profilzylinder (1) von der Außenseite in die Tür
einschieben.
▹ Mit dem Außenknauf den Schließriegel ausfahren.
▹ Den Profilzylinder mit der Stulpschraube (2) im Schloss
handfest fixieren.
Prüfen Sie die Leichtgängigkeit des Zylinders. Schließ-
riegel und Schließfalle müssen sich einwandfrei
bewegen lassen. Im Zweifel lösen Sie die Stulpschraube
leicht.
Schritt 3: Innenknauf montieren
▹ Innenknauf (1) so auf die Zylinderwelle (3) aufsetzen,
dass die Madenschraube (2) in das Schraubloch in der
Zylinderwelle (3) fassen kann.
▹ Mit Innensechskant 1,5 mm: Madenschraube (2) am
Innenknauf (1) anziehen, bis sie bündig mit der
Oberfläche abschließt.
▹ Den Innenknauf auf festen Sitz prüfen.
Schritt 4: Batterie aktivieren
Je nach Lieferzustand:
▹ Entfernen Sie die Batterie-Isolierung, siehe → Kapitel 8,
- oder -
▹ Setzen die Batterie ein, siehe → Kapitel 9.
wAppLoxx | TECTIQ Schließzylinder
16
