6. Rundzylinder montieren
6.1. Doppelknaufzylinder mit Schweizer Rundprofil montieren
Zylinder mit Schweizer Rundprofil werden von der Innenseite der Tür aus montiert.
Vorbereitung
•
Türschild und Türdrücker auf der Türaußenseite sind montiert.
•
Türschild und Türdrücker auf der Türinnenseite sind nicht montiert.

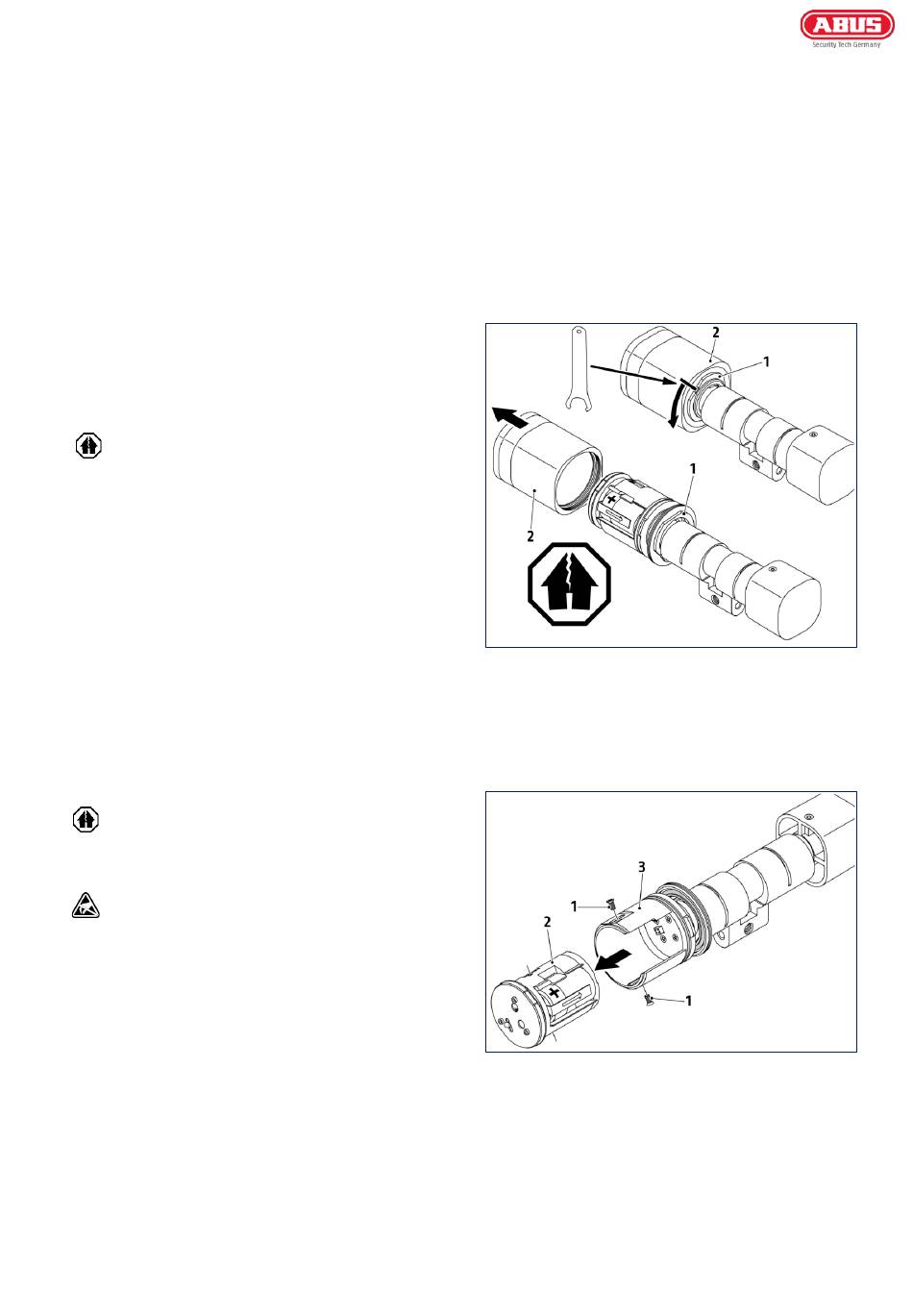

Schritt 1: Außenkappe demontieren
▹ Mit dem Öffnungsschlüssel in die Einkerbung der
Befestigungsscheibe (1) hinter dem Außenknauf (2)
fassen und die Befestigungsscheibe lösen.
HINWEIS: Die Dichtung des Außenknaufs oder die
Antennenplatine können irreparabel beschädigt
werden. Achten Sie darauf, die Außenkappe gerade
abzuziehen.
▹ Die Außenkappe (2) axial vom Profilzylinder abziehen.
Schritt 2: Elektronik aus Außenknauf entnehmen
HINWEIS: Verschmutzung oder mechanische Einflüsse
können die empfindliche Elektronik beschädigen.
Schützen Sie die demontierten Teile vor Beschädigung,
Herunterfallen und vor Staub und Feuchtigkeit!
HINWEIS: Beschädigung des Produkts durch elektro-
statische Entladung. Lagern Sie die Elektronik gegen
elektrostatische Einflüsse geschützt, z. B. auf einer
ESD-Unterlage. Sorgen Sie vor jedem Berühren der
Elektronik für einen Ladungsausgleich zwischen Ihnen,
der Elektronik und der Einbauumgebung. Fassen Sie
die Elektronik nur an den Kunststoffteilen an.
▹ Mit Schraubendreher PH0 die beiden seitlichen
Elektronik-Schrauben (1) lösen.
▹ Die gesamte Elektronik (2) mitsamt Halter aus dem Korb (3) ziehen.
wAppLoxx | TECTIQ Schließzylinder
23
