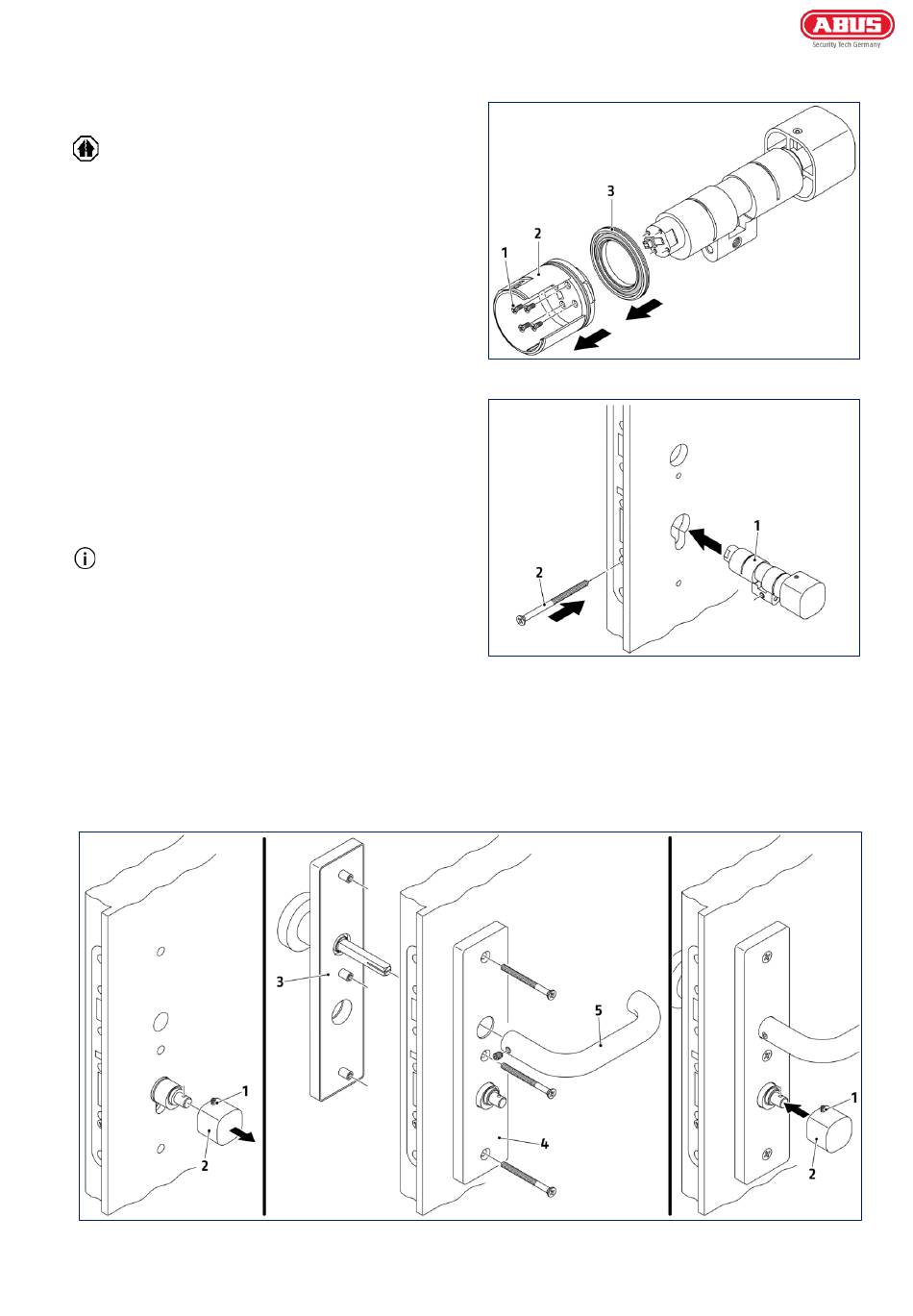

Schritt 3: Außenknauf komplett demontieren
HINWEIS: Die Schrauben für den Außenknauf nicht
verlieren!
▹ Mit Schraubendreher PH0 die 4 Halteschrauben (1) am
Boden des Korbes (2) lösen.
▹ Den Korb (2) vom Zylinder abziehen.
▹ Die Befestigungsscheibe (3) ebenfalls von der
Zylinderwelle nehmen.
Schritt 4: Rundzylinder in Tür montieren
▹ Den Rundzylinder (1) von der Innenseite in die Tür
einschieben.
▹ Mit dem Innenknauf den Schließriegel ausfahren.
▹ Den Rundzylinder mit der Stulpschraube (2) im Schloss
handfest fixieren.
Prüfen Sie die Leichtgängigkeit des Zylinders. Schließ-
riegel und Schließfalle müssen sich einwandfrei
bewegen lassen. Im Zweifel lösen Sie die Stulpschraube
leicht.
Schritt 5: Türschild und Türdrücker montieren
▹ Mit Innensechskant 1,5 mm: Madenschraube (1) am Innenknauf (2) lösen, bis sich den Innenknauf bewegen lässt.
▹ Den Innenknauf (2) axial vom Profilzylinder abziehen.
▹ Türgarnitur – z. B. Türschilder innen und außen (3, 4) und Türdrücker (5) – montieren.
▹ Innenknauf (1) so auf die Zylinderwelle aufsetzen, dass die Madenschraube (2) in das Schraubloch in der
Zylinderwelle fasst. Mit Innensechskant 1,5 mm: Madenschraube (2) anziehen, bis sie bündig mit der Oberfläche
abschließt.
