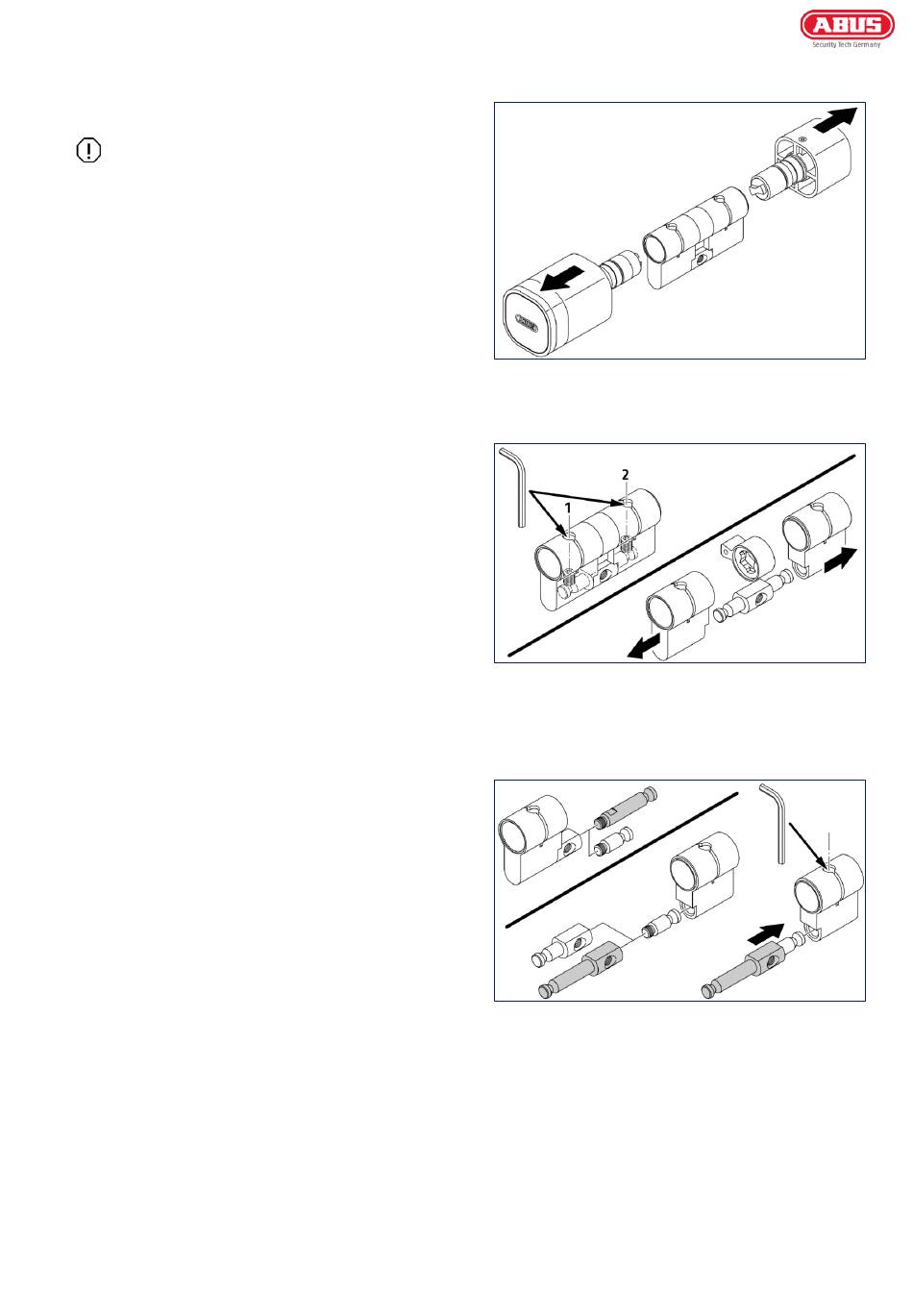

Schritt 2: Zylinderwelle demontieren
HINWEIS: Bauteiltoleranzen können bei fehlerhaft
montierten Teilen zu Fehlfunktionen führen. Die
demontierten Achsenendstücke der Außenseite und
Innenseite nicht verwechseln.
Verlängerung der Zylinder-Innenseite:
▹ Die gelöste Zylinderwelle aus dem Zylinderkörper
herausziehen.
Verlängerung der Zylinder-Außenseite:
▹ Die gelösten Zylinderwellen – Innen- und Außenseite –
aus dem Zylinderkörper herausziehen.
Schritt 3: Zylinderkörper demontieren
Verlängerung der Zylinder-Innenseite:
▹ Mit Sechskantschlüssel 2,5 mm die Madenschraube (1)
auf der Innenseite lösen.
▹ Den gelösten Zylinderkörper vom Steg abziehen.
Verlängerung der Zylinder-Außenseite:
▹ Mit Sechskantschlüssel 2,5 mm beide Madenschrauben
(1+2) – innen und außen – lösen.
▹ Gelöste Zylinderkörper auf beiden Seiten vom Steg
abziehen.
Schritt 4: Steg wechseln
Verlängerung der Zylinder-Innenseite:
▹ Alte Stegschraube aus Steg herausdrehen.
▹ Neue Stegschraube in Steg einsetzen.
Verlängerung der Zylinder-Außenseite:
▹ Stegschraube aus Steg herausdrehen.
▹ Alten Steg durch neuen Steg aus Verlängerungsset
ersetzen.
▹ Stegschraube in den neuen Steg einschrauben.
▹ Den Steg mit der montierten Stegschraube in den
inneren Zylinderkörper einsetzen.
▹ Mit Sechskantschlüssel 2,5 mm die Madenschraube im
Zylinderkörper innen festziehen.
wAppLoxx | TECTIQ Schließzylinder
21
