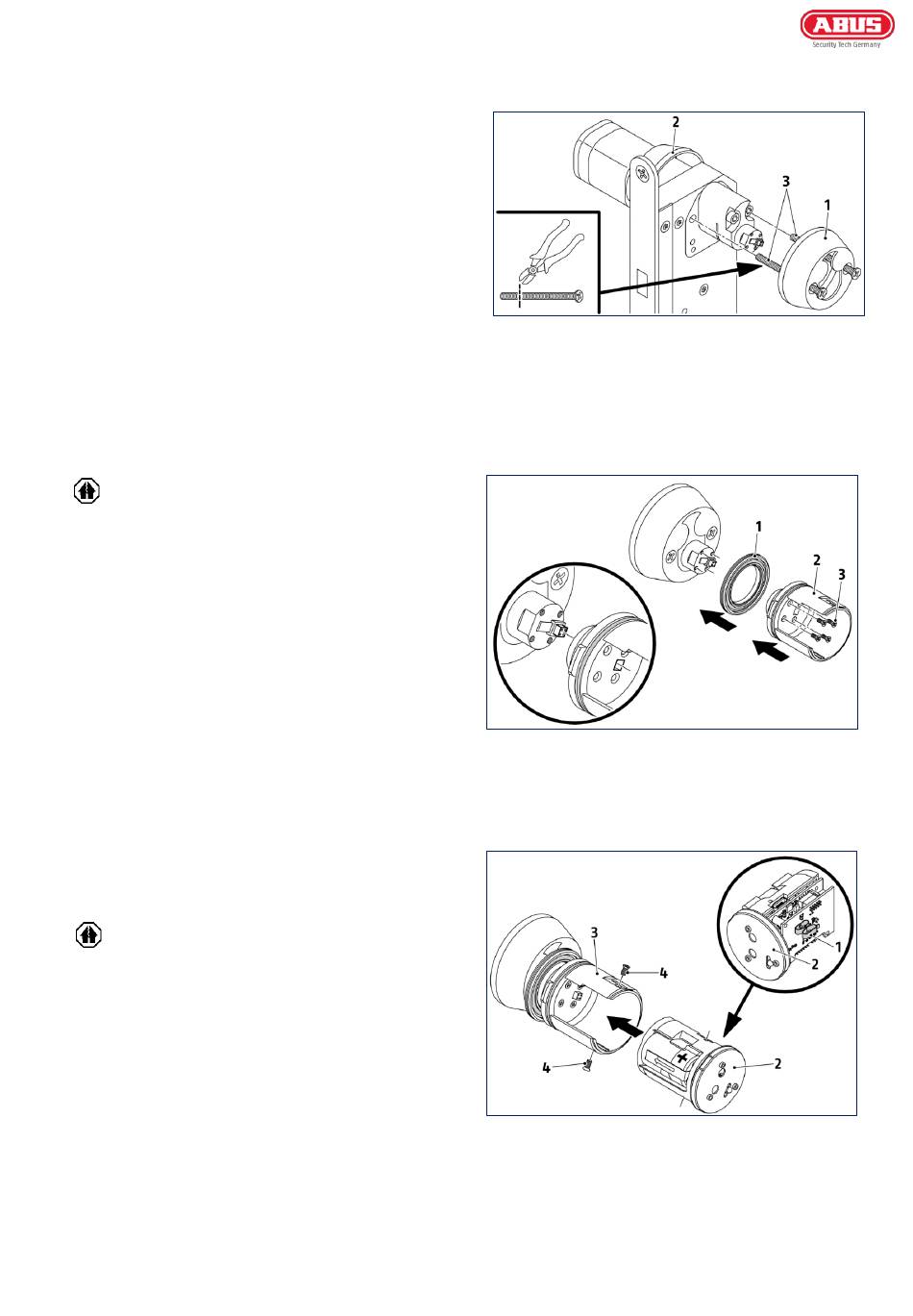

Schritt 7: Halteschrauben für die Rosette zuschneiden
Die Länge der Halteschrauben für die Rosette berücksichtigt
die Stärke des mechanischen Knaufs oder der Innenrosette,
die Türstärke und die Außenrosette.
▹ Halteschrauben auf die erforderliche Länge zuschneiden.
Schritt 8: Innenrosette montieren
▹ Die Innenrosette (1) auf den Rokoko-Zylinder aufsetzen.
▹ Die Innenrosette (1) und die Außenrosette (2) mit den Halteschrauben (3) festschrauben.
Schritt 9: Elektronikknauf montieren
HINWEIS: Bei falscher Montage ist die Schutzklasse IP67
nicht mehr gegeben. Der Elektronikknauf kann
Feuchtigkeit ziehen und die Elektronik dauerhaft
schädigen.
Benutzen Sie für jede Montage neue Elektronik-
schrauben mit unbeschädigter Lackbeschichtung.
Alternativ versehen Sie die Schrauben mit neuem
Schraubsicherungslack.
▹ Die Befestigungsscheibe (1) einschließlich Dichtring
wieder auf die Welle schieben. Der Dichtring zeigt in
Richtung Knauf.
▹ Den Korb (2) des Elektronikknaufs auf die Welle
schieben, sodass der Steckverbinder in die Öffnung
passt.
▹ Den Korb mit 4 neuen Elektronikschrauben (3) und Schraubendreher PH0 wieder auf die Welle schrauben.
Anzugsmoment: ca. 0,5 Nm.
Schritt 10: Elektronik in Elektronikknauf einsetzen
HINWEIS: Beim Einsetzen der Elektronik den EMV-
Kontakt (1) auf der Platine nicht verbiegen!
▹ Die Elektronik mit Halter (2) so in den Korb (3)
einsetzen, dass der Steckverbinder in die Buchse in der
Welle einpasst.
▹ Die Elektronik mit den beiden seitlichen Elektronik-
Schrauben (4) und Schraubendreher PH0 befestigen.
Anzugsmoment: ca. 0,5 Nm.
wAppLoxx | TECTIQ Schließzylinder
31
