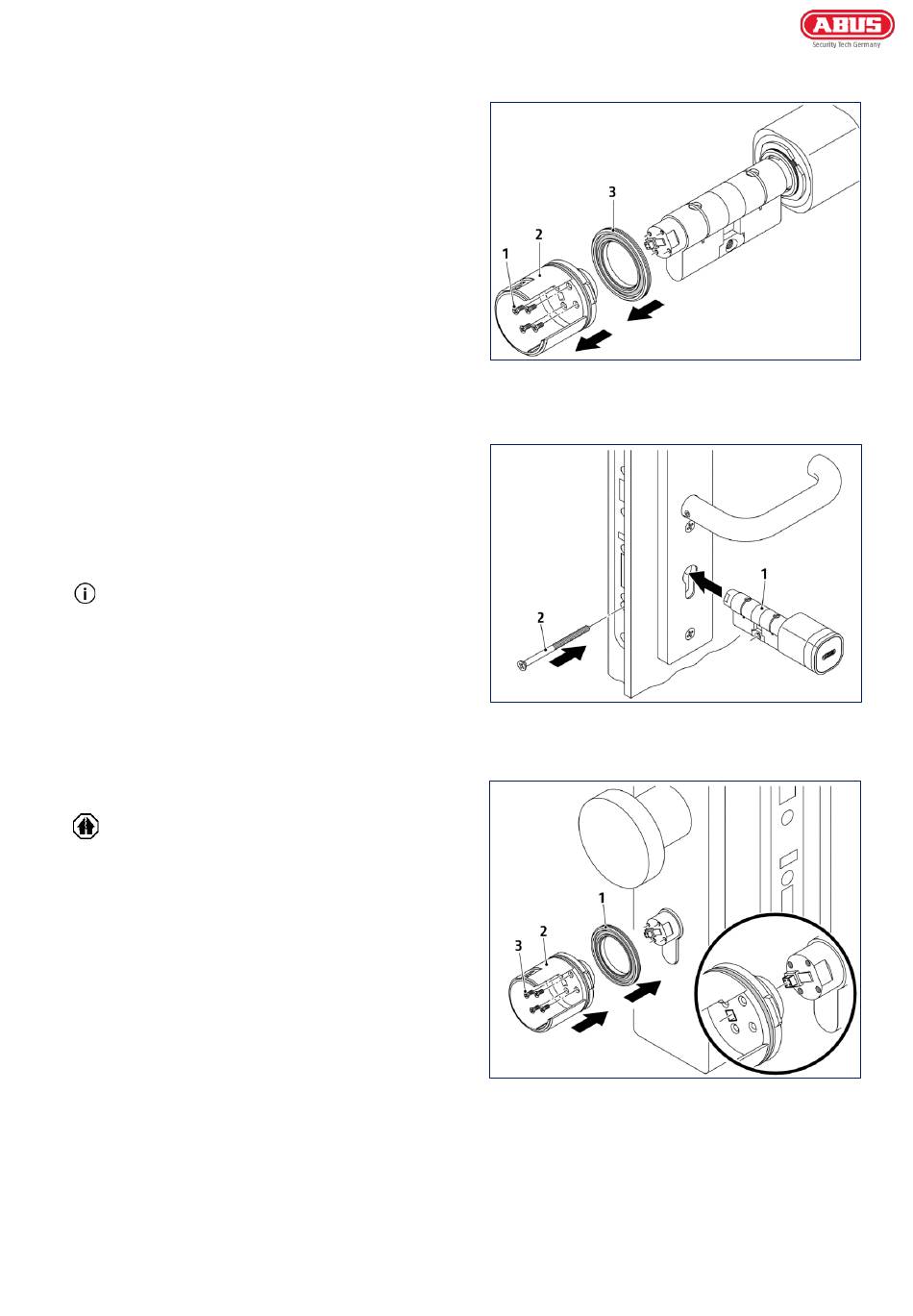

Schritt 3: Außenknauf komplett demontieren
▹ Mit Schraubendreher PH0 die 4 Halteschrauben (1) am
Boden des Korbes (2) lösen.
▹ Den Korb (2) vom Zylinder abziehen.
▹ Die Befestigungsscheibe (3) ebenfalls von der
Zylinderwelle nehmen.
Schritt 4: Profilzylinder in Tür montieren
▹ Den Profilzylinder (1) von der Innenseite in die Tür
einschieben.
▹ Mit dem Innenknauf den Schließriegel ausfahren.
▹ Den Profilzylinder mit der Stulpschraube (2) im Schloss
handfest fixieren.
Prüfen Sie die Leichtgängigkeit des Zylinders. Schließ-
riegel und Schließfalle müssen sich einwandfrei
bewegen lassen. Im Zweifel lösen Sie die Stulpschraube
leicht.
Schritt 5: Außenknauf montieren
HINWEIS: Bei falscher Montage ist die Schutzklasse IP67
nicht mehr gegeben. Der Elektronikknauf kann
Feuchtigkeit ziehen und die Elektronik dauerhaft
schädigen.
Benutzen Sie für jede Montage neue Elektronik-
schrauben mit unbeschädigter Lackbeschichtung.
Alternativ versehen Sie die Schrauben mit neuem
Schraubsicherungslack.
▹ Die Befestigungsscheibe (1) einschließlich Dichtring
wieder auf die Welle schieben. Der Dichtring zeigt in
Richtung Knauf.
▹ Den Korb (2) des Außenknaufs auf die Welle schieben,
sodass der Steckverbinder in die Öffnung passt.
▹ Den Korb mit 4 neuen Elektronikschrauben (3) und
Schraubendreher PH0 wieder auf die Welle schrauben.
Anzugsmoment: ca. 0,5 Nm.
wAppLoxx | TECTIQ Schließzylinder
18
