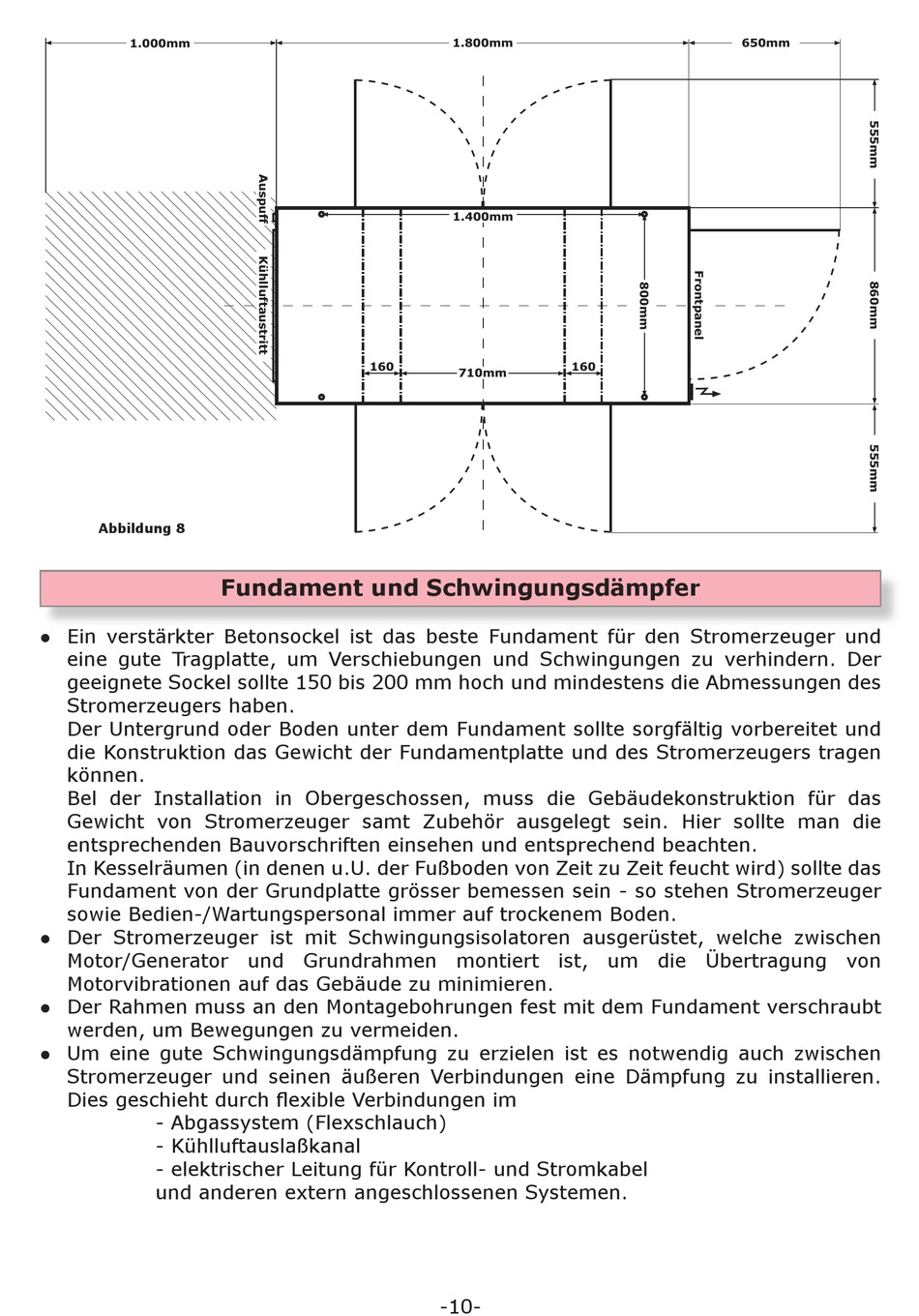

Abbildung 8
● Ein verstärkter Betonsockel ist das beste Fundament für den Stromerzeuger und
eine gute Tragplatte, um Verschiebungen und Schwingungen zu verhindern. Der
geeignete Sockel sollte 150 bis 200 mm hoch und mindestens die Abmessungen des
Stromerzeugers haben.
Der Untergrund oder Boden unter dem Fundament sollte sorgfältig vorbereitet und
die Konstruktion das Gewicht der Fundamentplatte und des Stromerzeugers tragen
können.
Bel der Installation in Obergeschossen, muss die Gebäudekonstruktion für das
Gewicht von Stromerzeuger samt Zubehör ausgelegt sein. Hier sollte man die
entsprechenden Bauvorschriften einsehen und entsprechend beachten.
In Kesselräumen (in denen u.U. der Fußboden von Zeit zu Zeit feucht wird) sollte das
Fundament von der Grundplatte grösser bemessen sein - so stehen Stromerzeuger
sowie Bedien-/Wartungspersonal immer auf trockenem Boden.
● Der Stromerzeuger ist mit Schwingungsisolatoren ausgerüstet, welche zwischen
Motor/Generator und Grundrahmen montiert ist, um die Übertragung von
Motorvibrationen auf das Gebäude zu minimieren.
● Der Rahmen muss an den Montagebohrungen fest mit dem Fundament verschraubt
werden, um Bewegungen zu vermeiden.
● Um eine gute Schwingungsdämpfung zu erzielen ist es notwendig auch zwischen
Stromerzeuger und seinen äußeren Verbindungen eine Dämpfung zu installieren.
Dies geschieht durch flexible Verbindungen im
- Abgassystem (Flexschlauch)
- Kühlluftauslaßkanal
- elektrischer Leitung für Kontroll- und Stromkabel
und anderen extern angeschlossenen Systemen.
���
Fundament und Schwingungsdämpfer
�������
�������
���
�����
-10-
�����
