Paigaldus
4 Paigaldus

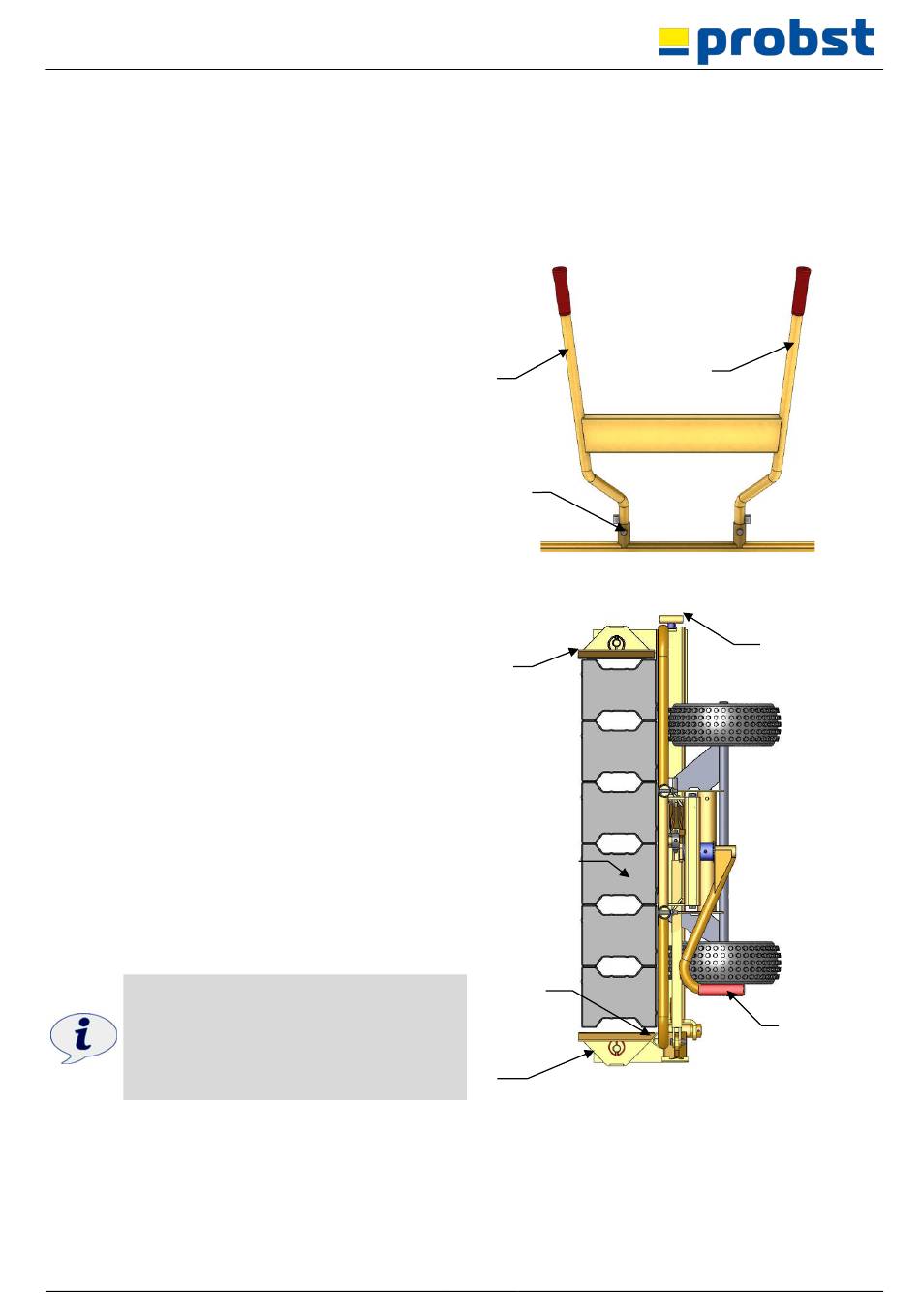

4.1 Kokkupanek
Komposiitkivi transpordikäru VTK-V tarnitakse eelnevalt kokkupanduna, ainult juhtkäepidemed peab monteerima
järgmisel viisil:
•
Sisestage käepidemed (1) püsttorudesse (11) ja
fikseerige need seejärel lisatud kruvidega.
4.2 Seadistus haaratavatele esemetele
•
Viige kinnitushoob (5) vasakule (nagu joonisel)
➔ Vasak põsk (13) on avatud asendis.
•
Sõitke VTK-V-ga haaratavatele esemetele lähedale,
jälgige, et haaratavad esemed on vastu piirajat (4).
•
Keerake seadistuskruvi (10) nii kaua päripäeva, kuni
parem põsk (12) on kergelt vastu haaratavaid
esemeid.
•
Keerake seadistuskruvi (10) kaks kuni kolm pööret
vastupäeva tagasi.
•
Keerake kinnitushooba (5) piirajani päripäeva.
➔ Vasak põsk (13) liigub vastu haaratavaid esemeid ja
kinnitab.
Kui kinnitushooma (5) rakendamiseks on vaja liiga palju
jõudu või haaratavaid esemeid ei kinnitata korralikult,
peate seadistusprotsessi uuesti läbi viima ja
seadistuskruvi (10) vastavalt sobitama.
Hoova liiga suurel koormusel võib materjal
deformeeruda.
51100015
1
1
1
1
2
Haaratavad
esemed
4
1
3
9 / 17
1
1
0
5
ET
