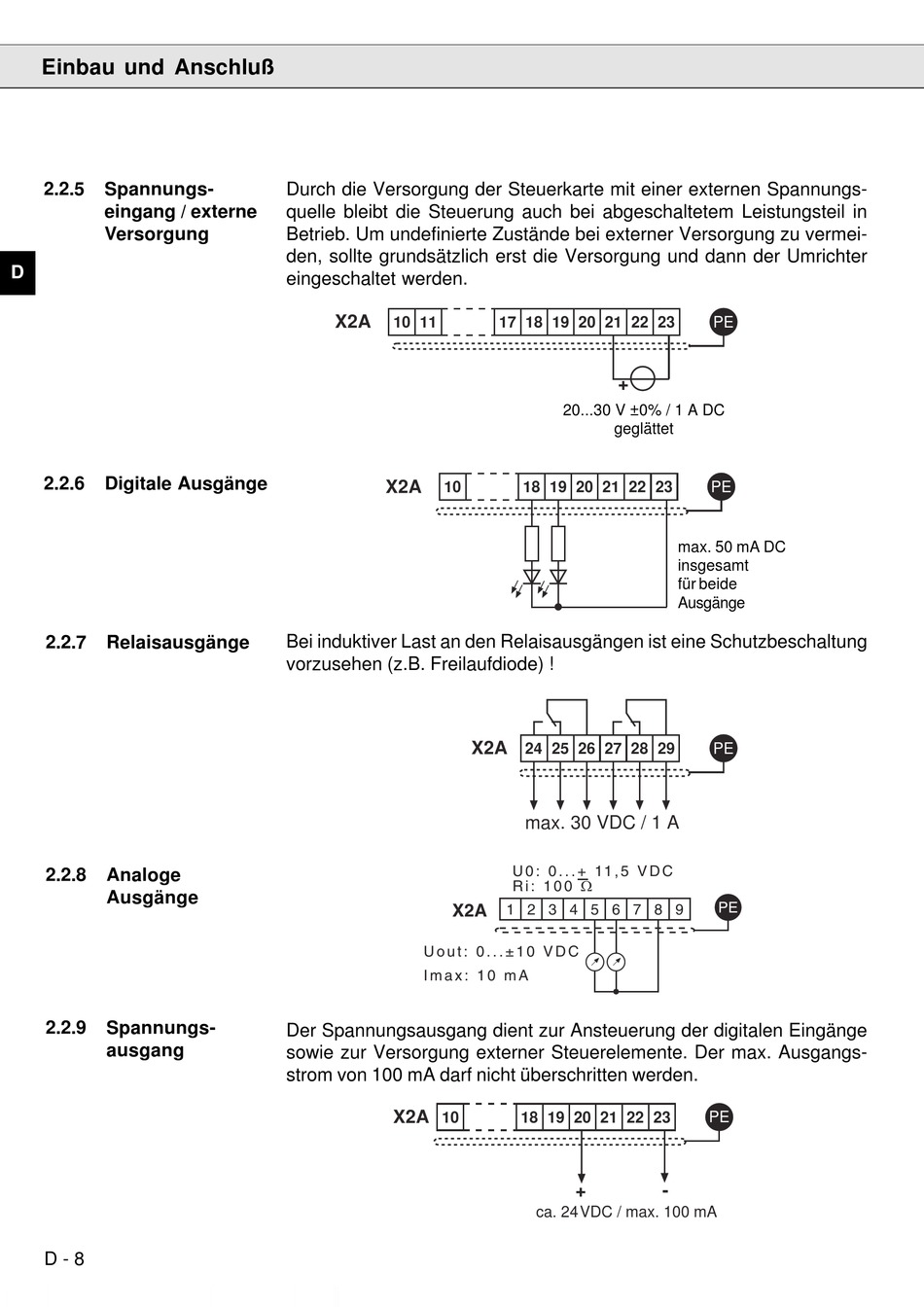

Einbau und Anschluß
2.2.5 Spannungs-
eingang / externe
Versorgung
D
2.2.6 Digitale Ausgänge
2.2.7 Relaisausgänge
2.2.8 Analoge
Ausgänge
2.2.9 Spannungs-
ausgang
D - 8
Durch die Versorgung der Steuerkarte mit einer externen Spannungs-
quelle bleibt die Steuerung auch bei abgeschaltetem Leistungsteil in
Betrieb. Um undefinierte Zustände bei externer Versorgung zu vermei-
den, sollte grundsätzlich erst die Versorgung und dann der Umrichter
eingeschaltet werden.
X2A
10 11
X2A
10
Bei induktiver Last an den Relaisausgängen ist eine Schutzbeschaltung
vorzusehen (z.B. Freilaufdiode) !
X2A
U o u t : 0 . . . ± 1 0 V D C
I m a x : 1 0 m A
Der Spannungsausgang dient zur Ansteuerung der digitalen Eingänge
sowie zur Versorgung externer Steuerelemente. Der max. Ausgangs-
strom von 100 mA darf nicht überschritten werden.
X2A
10
17 18 19 20 21 22 23
+
20...30 V ±0% / 1 A DC
geglättet
18 19 20 21 22 23
X2A
24 25 26 27 28 29
max. 30 VDC / 1 A
U 0 : 0 . . . + 11 , 5 V D C
R i : 1 0 0 W
1 2 3 4 5 6 7 8 9
18 19 20 21 22 23
+
ca. 24VDC / max. 100 mA
PE
PE
max. 50 mA DC
insgesamt
für beide
Ausgänge
PE
PE
PE
-
