Installation
5.8.2 Anheben über Gabelstapler
Ladestation mittels Gabelstapler in den dafür vorgesehenen Öffnungen am Sockel, oder
mittels Kran am Dach anheben.
5.8.3 Ladesystem auf die Anschlusskonsole setzen
2024_05
1. Lamellenstopfen von den
Gabelstapleröffnungen am
Gerätesockel entfernen. Die
Gabelstapleröffnungen müssen nach
dem Transport wieder mit den
Lamellenstopfen verschlossen werden.
2. Stablergabeln in die dafür
vorgesehenen Öffnungen am Sockel
einführen.

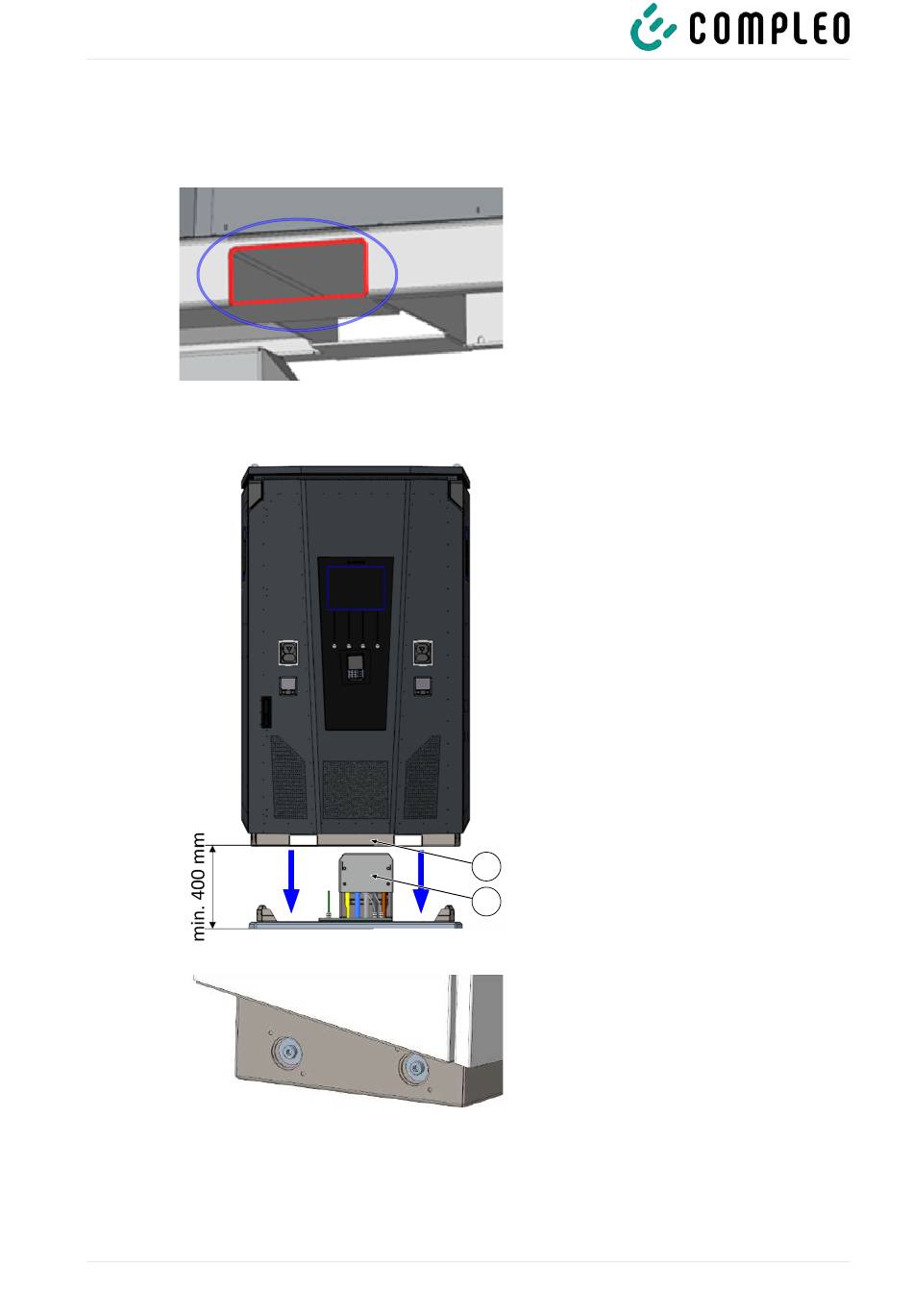

1. Ladesystem mindestens 400 mm
anheben.
2. Ladesystem über die Anschlusskonsole
setzen. Der Einführtrichter (1) im
Sockel der Ladestation muss möglichst
nah am Schutzdeckel (2) des
Anschlusses ausgerichtet werden.
3. Ladesystem langsam absetzen und
gegen Kippen sichern. Beim Absetzen
der Ladestation findet durch die
Einführhilfe eine Ausrichtung statt.
Falls es beim Absetzen an einer Stelle
verhakt, vorsichtig wieder anheben
und neu ausrichten.
1
2
4. Gehäuse des Ladesystems seitlich an 4
Punkten mit Anschlusskonsole
verschrauben. (M 12 Schrauben plus
Karosserieschrauben).
5. Öffnungen mit beigelegten Kappen
verschließen.
