Produktbeschreibung
3 Produktbeschreibung
Das nachfolgend beschriebene Ladesystem eTower200 SAM PT , montiert auf festem
Untergrund oder Sockel, ist für die Ladung von Elektrofahrzeugen im Innen- und
Außenbereich konzipiert.
Anweisungen, Zustände und Meldungen werden mittels Status-LEDs und/ oder Displays
angezeigt.
Das Ladesystem besitzt zwei Ladepunkte, an denen parallel geladen werden kann.
3.1 Public Key
Der Public Key ist eine Zeichenfolge, mit der sich der Ladepunkt eindeutig identifizieren lässt
und wird auf dem Ladepunkt zugehörigem SAM-Display als QR-Code dargestellt.
INFORMATION
Der Public Key kann zusätzlich auf Abrechnungsbelegen ausgewiesen sein, z. B. auf dem
Kundenbeleg für kartenbasierte Ad-Hoc-Ladevorgänge.
Verbindlich ist die Anzeige auf der Station.

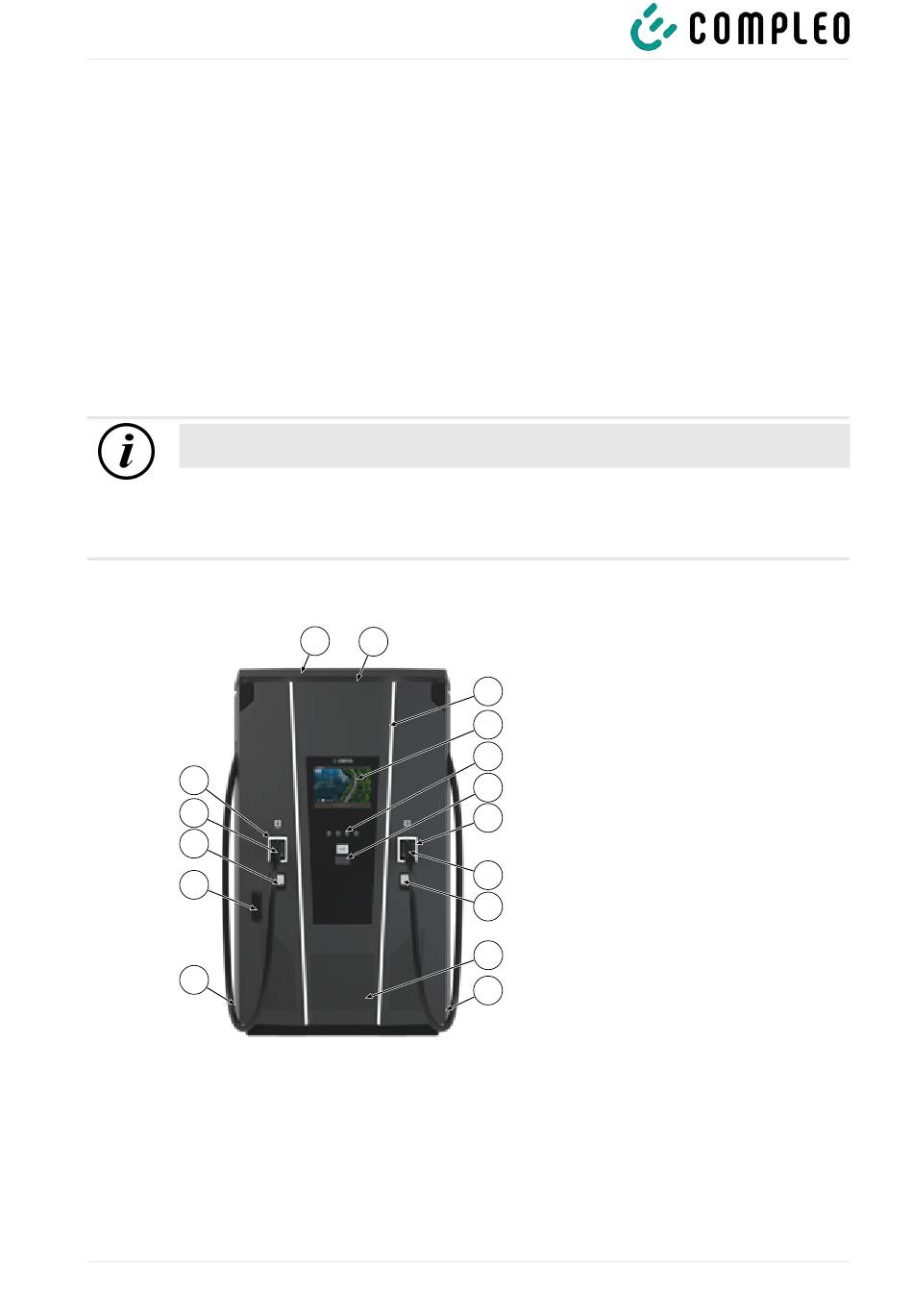

3.2 Aufbau
7
8
9
11
12
2024_05
1 2
10
12
i00022271 | 01
(1) Abdeckung (Dach)
(2) Luftauslass
3
(3) Status-LED
4
(4) Farbdisplay
5 (5) Tasten Farbdisplay
(6) Kreditkartenterminal, optional: RFID-
6
Reader
7
(7) Status-LED
(8) Ladeschnittstellen CCS
8
(9) Eichrechtskonforme Anzeigen SAM
9
(Speicher- und Anzeigemodul mit DC-
Zähler)
(10) Lufteinlass
(11) Tür mit Schließmechanismus
(12) Serienetiketten
