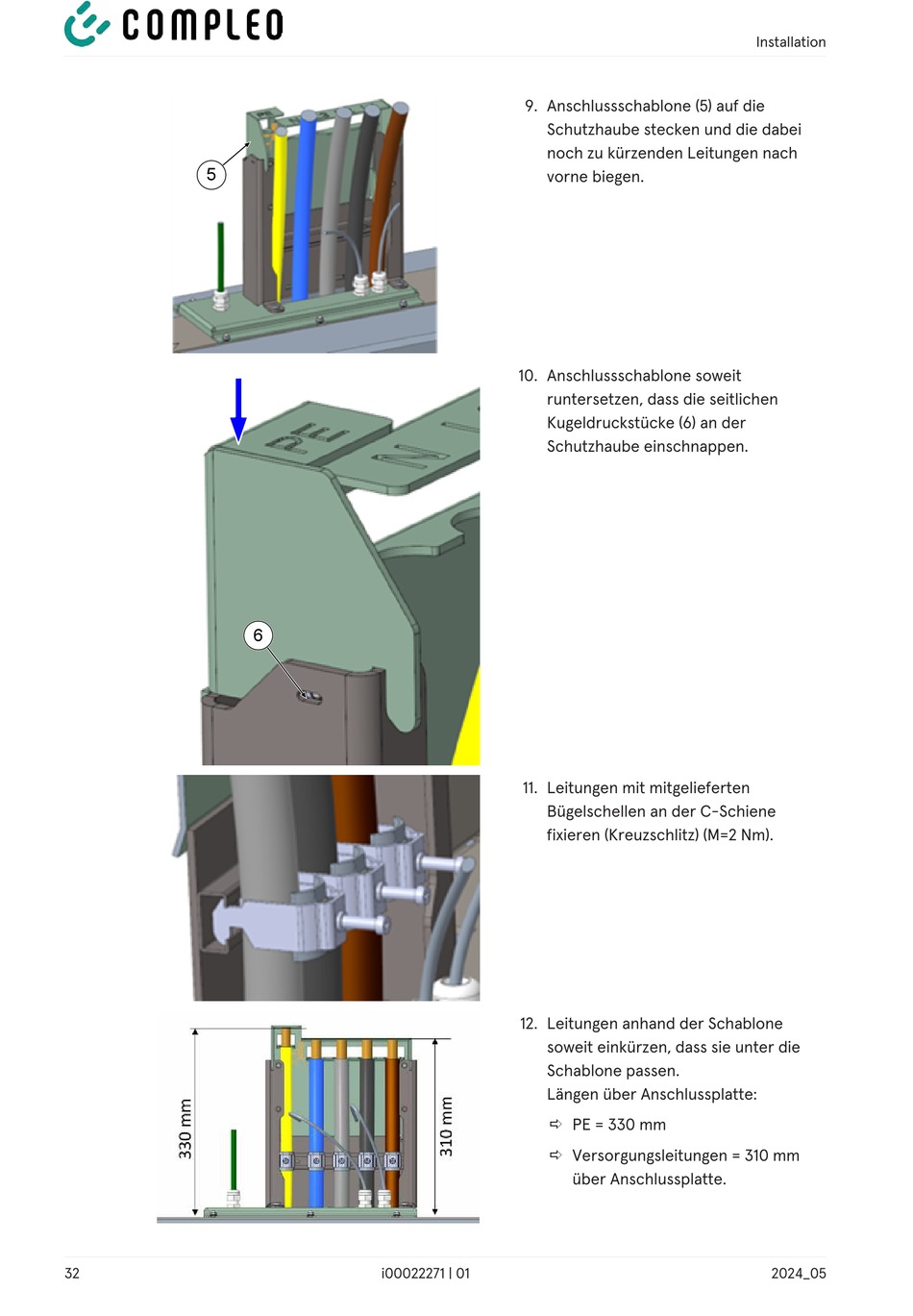

9. Anschlussschablone (5) auf die
Schutzhaube stecken und die dabei
noch zu kürzenden Leitungen nach
vorne biegen.
10. Anschlussschablone soweit
runtersetzen, dass die seitlichen
Kugeldruckstücke (6) an der
Schutzhaube einschnappen.
11. Leitungen mit mitgelieferten
Bügelschellen an der C-Schiene
fixieren (Kreuzschlitz) (M=2 Nm).
12. Leitungen anhand der Schablone
soweit einkürzen, dass sie unter die
Schablone passen.
Längen über Anschlussplatte:
ð PE = 330 mm
ð Versorgungsleitungen = 310 mm
über Anschlussplatte.
