Compleo eTower 200 Betriebsanleitung Seite 34

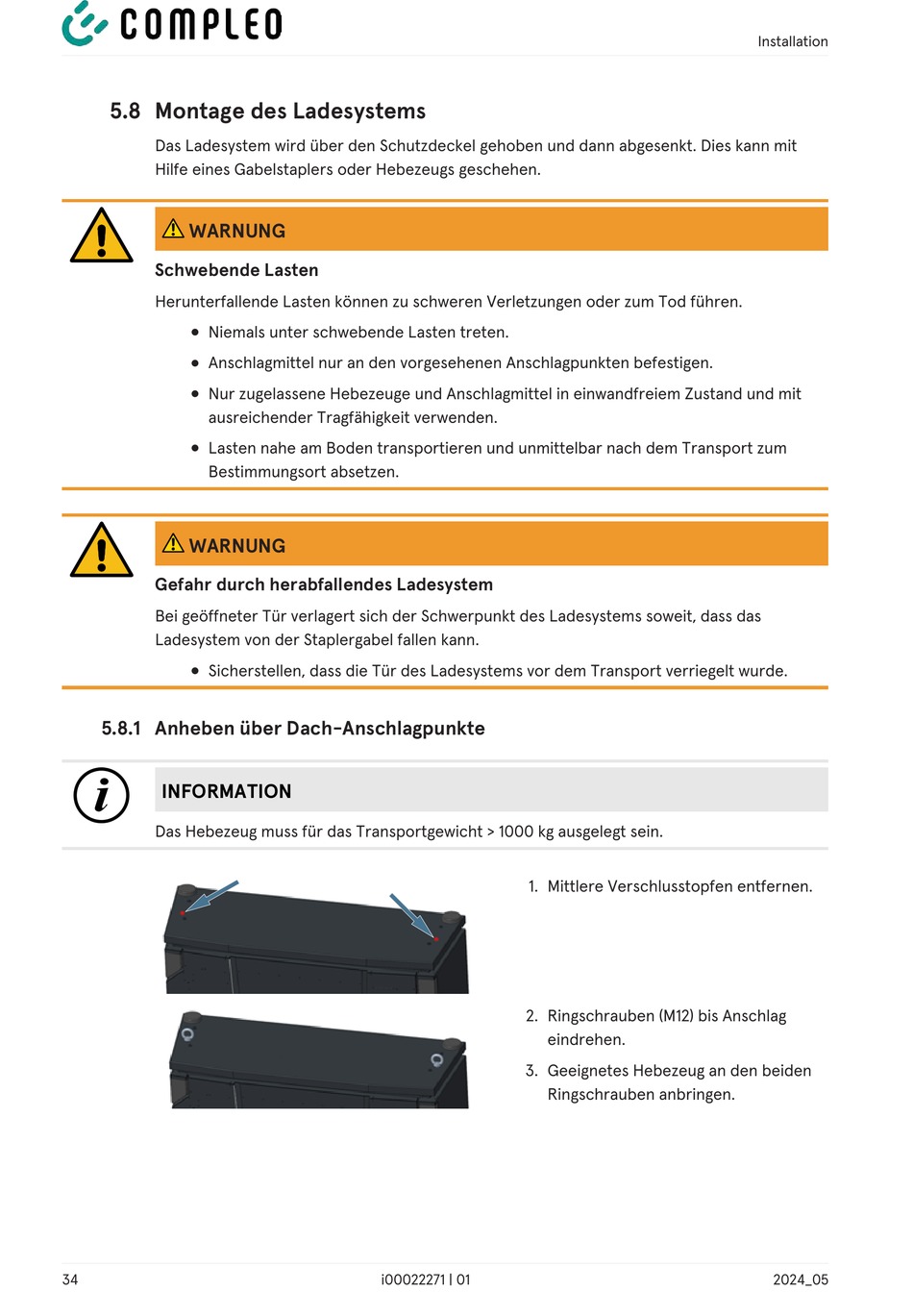

5.8 Montage des Ladesystems
Das Ladesystem wird über den Schutzdeckel gehoben und dann abgesenkt. Dies kann mit
Hilfe eines Gabelstaplers oder Hebezeugs geschehen.
WARNUNG
Schwebende Lasten
Herunterfallende Lasten können zu schweren Verletzungen oder zum Tod führen.
Niemals unter schwebende Lasten treten.
l
Anschlagmittel nur an den vorgesehenen Anschlagpunkten befestigen.
l
Nur zugelassene Hebezeuge und Anschlagmittel in einwandfreiem Zustand und mit
l
ausreichender Tragfähigkeit verwenden.
Lasten nahe am Boden transportieren und unmittelbar nach dem Transport zum
l
Bestimmungsort absetzen.
WARNUNG
Gefahr durch herabfallendes Ladesystem
Bei geöffneter Tür verlagert sich der Schwerpunkt des Ladesystems soweit, dass das
Ladesystem von der Staplergabel fallen kann.
Sicherstellen, dass die Tür des Ladesystems vor dem Transport verriegelt wurde.
l
5.8.1 Anheben über Dach-Anschlagpunkte
INFORMATION
Das Hebezeug muss für das Transportgewicht > 1000 kg ausgelegt sein.
34
1. Mittlere Verschlusstopfen entfernen.
2. Ringschrauben (M12) bis Anschlag
eindrehen.
3. Geeignetes Hebezeug an den beiden
Ringschrauben anbringen.
i00022271 | 01
Installation
2024_05
