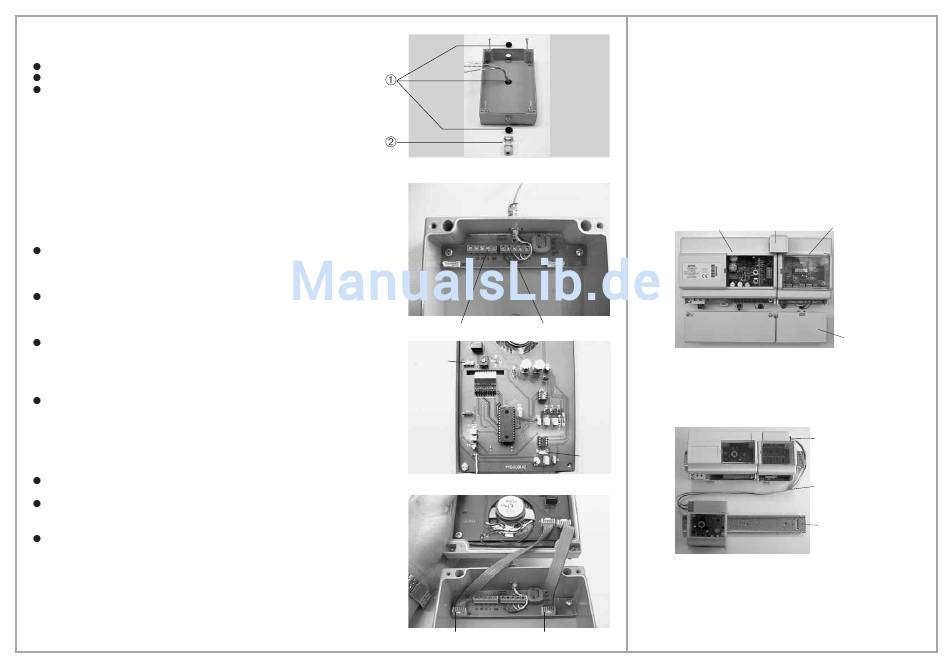

7.4 Montage Industriehauptstelle
Gehäuseunterteil montieren
Gummistopfen 1 in das Gehäuse schnappen.
Gummistopfen durchstoßen und Kabel einführen.
Gehäuseunterteil an die Wand schrauben.
Hinweis:
Bei Aufputz-Kabelführung kann die Kabelverschraubung 2 benutzt werden.
Zuleitung anschließen
Aus Gründen der elektromagnetischen Verträglichkeit sollten alle Leitungen
an die der Industriehauptstelle angeschlossen werden, kurz abgemantelt
und möglichst kurz an der entsprechenden Klemme angeschlossen wer-
den. Für den Blankdraht (Abschirmung) ist eine separate Klemme vorgese-
hen. (Bitte beachten Sie auch die Hinweise zur elektromagnetischen Ver-
träglichkeit EMV in Kap. 3).
Die Industriehauptstelle wird gemäß Anschlußplan an die Klemme KL 1
angeschlossen.
Ein externer Lautsprecher kann an die Klemme KL 2 angeschlossen
werden. Die Lautsprecher-Anschlußleitung in der Industriehautpstelle
muß dann abgezogen werden. Der Abstand vom Lautsprecher zur Indu-
striehauptstelle muß min. 2 m betragen!
An den potentialfreien Arbeitskontakt auf Klemme KL 2 kann z. B. eine
Blitzleuchte zur optischen Signalisierung angeschlossen werden.
Lautstärkeschalter
Die Lautstärke wurde werksseitig für den Duplex-Betrieb eingestellt und
sollte nicht verändert werden. Im Simplex-Betrieb kann der Schalter B 1
auch in Stellung "laut" geschaltet werden.
Externer Lautsprecher
Beim Einsatz eines externen Lautsprechers kann die Lautstärke mit
Schalter B 1 in drei Stufen eingestellt werden (links: leise; mitte: normal;
rechts: laut). Sollte die Lautstärke dann immer noch nicht ausreichen,
kann der Widerstand R 29 auf einer Seite mit einem Seitenschneider
aufgetrennt werden.
Gehäuseoberteil montieren
Flachbandkabel von Stiftleiste X 2 im Gehäuse-Oberteil auf Stiftleiste
X 2 im Gehäuse-Unterteil stecken.
Bei Anschluß von externem Lautsprecher oder optischer Signalisierung
Flachbandkabel von Stiftleiste X 3 im Gehäuse-Oberteil auf Stiftleiste
X 3 im Gehäuse-Unterteil stecken.
Gehäuseoberteil festschrauben.
KL 2 KL 1
B 1
R 29
X 3 X 2
7.5 Montage Zusatzgeräte mit Systembus
Die Netzgeräte/Zusatzgeräte entsprechen der Schutzart IP 20
und sind in trockenen Räumen mit einer Umgebungstemperatur
von max. 25 °C zu montieren. Es ist darauf zu achten, daß in
unmittelbarer Nähe der Netzgeräte keine anderen Geräte mit
starken Magnetfeldern eingebaut sind (Schütze, Trafos etc.).
Die Netzgeräte/Zusatzgeräte müssen in Normverteiler nach
DIN 43870 /71 oder bei AP-Montage auf die geschlossene Wand
montiert werden. Bei der Aufputzmontage ist eine Tragschiene
nach DIN EN 50022 erforderlich. Mit dem System-Bus werden
die Zusatzgeräte am Netzgerät angeschlossen. Diese Verbindung
erfolgt über einen dem Zusatzgerät beiliegenden BUS-Stecker, der
gleichzeitig auch die Spannungsversorgung des Zusatzgerätes
sicherstellt.
Netzgerät Bus-Stecker
Bei der Aufputz-Montage ist der Anschlußraum mit der Klemmenabdeckung abzudecken.
7.6 Montage der Netzgeräte mit Zusatzgeräten
7.7 auf mehreren Tragschienen
Systembus
Bus-Verbinder 6907/00
Tragschiene nach
DIN EN 50 022
Über den Bus-Verbinder Art.-Nr. 6907/00 werden die Zusatz-
geräte auf der nächsten Tragschiene verbunden (siehe Abb.).
Dabei ist zu beachten, daß der Bus-Verbinder auf den
linken Bus-Eingang des Zusatzgerätes gesteckt wird.
Der Endstecker wird am System-Bus-Ausgang des
letzten Zusatzgerätes aufgesteckt.
Zusatzgerät
Klemmabdeckung
