RITTO TWINBUS
RITTO IP
Beschreibung • Montage • Inbetriebnahme
Ausgabe 07/2011 / ld.-Nr. 400 235 811
Hinweis:
Bitte beachten Sie vor der Installation und Inbetriebnahme die allgemeinen Hinweise in der aktuellen
Ausgabe des TwinBus Systemhandbuches bzw. des RITTO IP Systemhandbuches.
Gerätebeschreibung
Die Edelstahl-Türstation Acero ist eine anschlussfertige Türstation. Die Türstation wird unter Putz montiert.

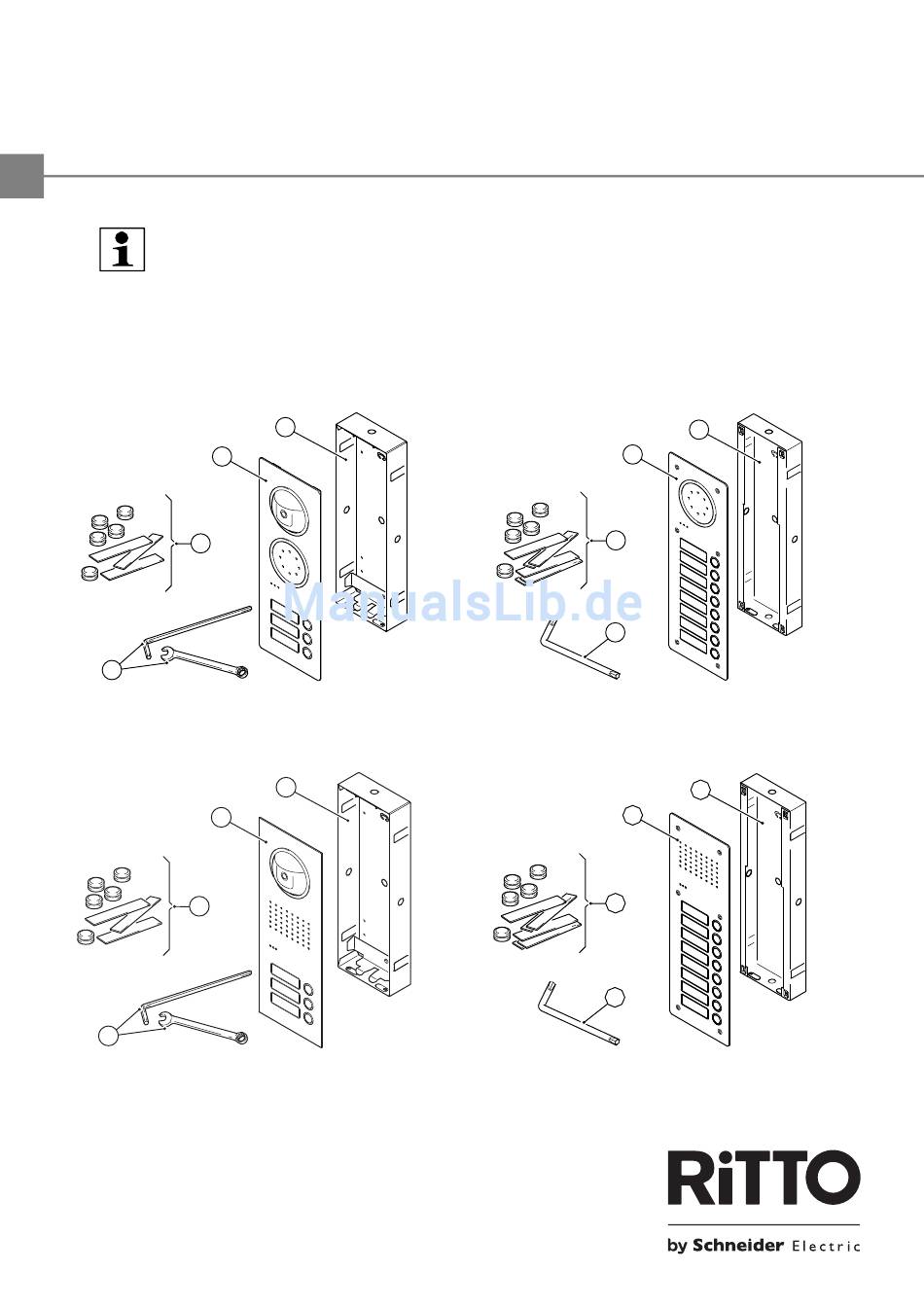

Lieferumfang Edelstahl-Türstation Acero und Acero pur
a) Acero - Variante mit verdeckter Verschraubung
1
3
4
c) Acero pur - Variante mit verdeckter Verschrau-
bung
1
3
4
1. Edelstahl-Türstation ausgestattet entsprechend un-
ten genannter Version.
2. Unterputzkasten
2
00948-0
2
01445-0
Edelstahl-Türstation
b) Acero - Variante mit sichtbarer Verschraubung
1
3
4
d) Acero pur - Variante mit sichtbarer Verschrau-
bung
1
3
4
3. Montagematerial
4. Montagewerkzeug
Acero
Acero pur
2
00949-0
2
01454-0
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ritto Acero pur
Inhaltszusammenfassung für ritto Acero pur
- Seite 1 Ausgabe 07/2011 / ld.-Nr. 400 235 811 Hinweis: Bitte beachten Sie vor der Installation und Inbetriebnahme die allgemeinen Hinweise in der aktuellen Ausgabe des TwinBus Systemhandbuches bzw. des RITTO IP Systemhandbuches. Gerätebeschreibung Die Edelstahl-Türstation Acero ist eine anschlussfertige Türstation. Die Türstation wird unter Putz montiert.
- Seite 2 Ausstattung Acero TwinBus / Acero pur TwinBus / Acero RITTO IP Ausstattung TwinBus Ritto IP Video Art.-Nr. Klingeltaster / Verschraubung Spalten Acero 1 8101 20 1 / 1 verdeckt Acero 1 8102 20 2 / 1 verdeckt Acero 1 8103 20...
- Seite 3 Ausstattung Acero TwinBus / Acero pur TwinBus / Acero RITTO IP Abmessungen/Einbaumaße in mm Art.-Nr. Frontplatte UP-Kasten (H1 x B1 x T1) (H2 x B2 x T2) 1 8101 20 241 x 154 x 2,5 217 x 130 x 52...
-
Seite 4: Montagevoraussetzungen
Montagevoraussetzungen Beschädigung des Geräts. Der Aufstellort muss so gewählt werden, dass die Türstation keinem Schlagregen ausgesetzt wird. Achtung! Montageart benötigtes Zubehör Unterputzmontage ist in der Lieferung enthalten Hohlwandmontage Acero Hohlwandmontage Set 1 8168 (muss seperat bestellt werden) Anschlussplan Siehe Seite ☞ 11. Montage Hinweis: Eine Kamera erfasst nur einen bestimmten Bereich. -
Seite 5: Erfassungswinkel Der Kameramodule
Erfassungswinkel der Kameramodule Der Erfassungsbereich variiert entsprechend der unterschiedlichen Erfassungswinkel der Kameramodule. Horizontaler Erfassungsbereich 1 8161 Vertikaler Erfassungsbereich 1 8161 0,5 m 0,4 m 0,8 m 00982-0 00983-0 Öffnungswinkel der Kamera Öffnungswinkel der Kamera Horizontaler Erfassungsbereich 1 8162 Vertikaler Erfassungsbereich 1 8162 0,5 m 1,85 m 3,7 m... - Seite 6 Montage des UP-Kastens Mit Gummitüllen die Löcher schließen. Den UP-Kasten ausgerichtet eingipsen, dabei die Maueranker links und rechts aufbiegen. 00955-0 00953-0 1. Maueranker Hinweis: Bei unverputzten Wänden ist die noch aufzubringende Putzstärke zu beachten. Der UP-Kasten muss flächenbündig mit dem Putz abschließen. Unter keinen Umständen darf der UP-Kasten aus der verputzten Wand herausragen.
-
Seite 7: Montage Der Frontplatte
01123-0 01124-0 Montage der Frontplatte Einhängen der Frontplatte 00956-0 00957-0 Nach Abschluss der Installation die Edelstahl-Türstation Acero in den UP-Kasten setzen. Anschluss „Anschluss TwinBus“ siehe Seite ☞ 11 „Anschluss Ritto IP“ siehe Seite ☞ 12... - Seite 8 a) verdeckte Verschraubung Hinweis: Damit die Edelstahl-Türstation bündig anliegt, muss die obere Halterung so verstellt werden, dass die Kante der Halterung bündig mit der Wand ist. 00961-0 00991-0 Hinweis: Die Schraube befindet sich unter dem untersten Namensschild. 00962-0 00963-0 Die Türstation mit der Schraube im UP-Kasten sichern.
- Seite 9 b) sichtbare Verschraubung 00959-0 Die Türstation mit den Schrauben im UP-Kasten sichern. 00960-0 c) Namensschilder beschriften 00965-0 00971-0...
- Seite 10 Demontage Zur Änderung der Einstellungen muss die Edelstahl-Türstation aus dem UP-Kasten ausgebaut werden. a) verdeckte Verschraubung 00962-0 00970-0 00969-0 b) sichtbare Verschraubung 00968-0 00969-0...
-
Seite 11: Anschluss Twinbus
Anschluss TwinBus Betriebsspannung der Edelstahl-Türstation DC 15 V - 30 V (Türbus, Klemme 1, 2) max. Stromaufnahme Einbaulautsprecher 50 mA bei AC 9 V (Klemme 3, 4) max. Stromaufnahme Kamera 200 mA bei AC 12 V oder DC 24 V Umgebungstemperatur -20 bis 40 °C Feuchtigkeitsschutz... -
Seite 12: Anschluss Ritto Ip
Anschluss Ritto IP Betriebsspannung der Edelstahl-Türstation DC 15 V - 30 V (Türbus, Klemme 1, 2) max. Stromaufnahme Einbaulautsprecher 50 mA bei AC 9 V (Klemme 3, 4) max. Stromaufnahme Kamera 200 mA bei AC 12 V oder DC 24 V Umgebungstemperatur -20 bis 40 °C... - Seite 13 3. Sprachlautstärkeeinstellung Tür zur Wohnung Die Lautstärke ist werksseitig voreingestellt. Verände- rungen sind nur bei Bedarf vorzunehmen. Die Lautstärke ist werksseitig voreingestellt. Verände- rungen sind nur bei Bedarf vorzunehmen. Inbetriebnahme Einbaulautsprecher TwinBus / RITTO IP Funktion TwinBus RITTO IP Ergebnis Hörlautstärke anpassen Potenziometer einstellen Lautstärke ist angepasst...
-
Seite 14: Kamera Einstellen
Kamera einstellen horizontale Ausrichtung horizontale Ausrichtung fixieren 00980-0 00974-0 Hinweis: Um Vibrationen der Kamera (z.B. durch Zuschlagen der Tür) zu vermeiden, sollte die horizontale Ausrichtung der Kamera mit der mitgelieferten Schraube (1) fixiert werden. vertikale Ausrichtung 00975-0...
