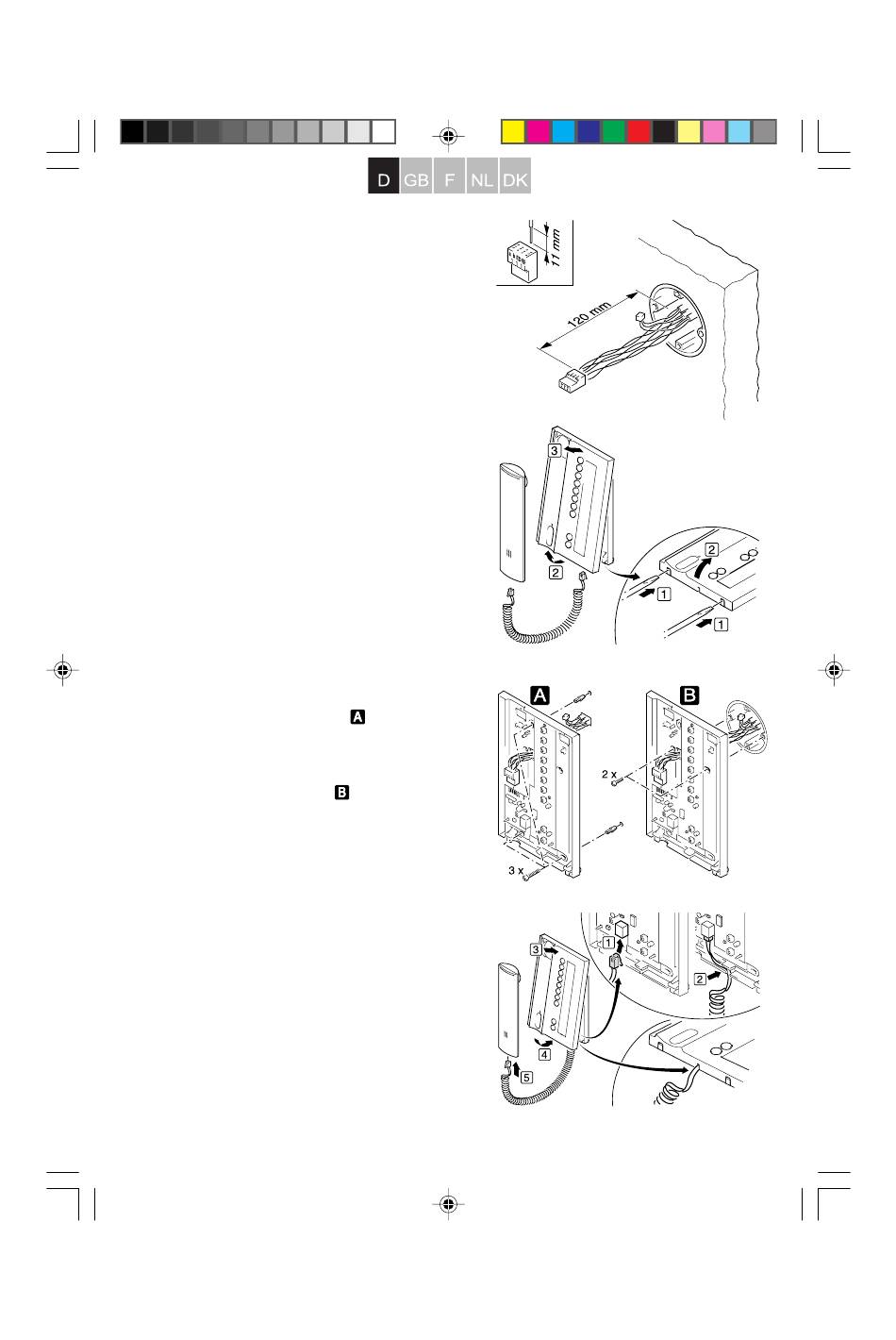

Montage

• Kabel abmanteln (Länge aus der Wand mind.
120 mm) und Anschlussklemme gemäß An-
schlussplan und Klemmenbezeichnung an-
schließen (siehe Seite 2). Schirm mit geeig-
neter Klemme durchverbinden.
• Mit einem Schraubendreher leicht in die
beiden Öffnungen an der Geräteunterseite
(1) drücken und das Gehäuseoberteil (2) an-
heben.
• Anschlussklemme durch die Öffnung des
Gehäuseunterteils führen.
Montage ohne Schalterdose
• Gehäuseunterteil durch die beweglichen
Laschen auf die Wand schrauben.
Montage auf Schalterdose
• Gehäuseunterteil durch die entsprechenden
Löcher auf die Schalterdose schrauben.
• Anschlussklemme aufstecken.
• Schwarzen Stecker der Wendelschnur in die
Buchse auf der Leiterplatte aufstecken (1).
• Schnur durch die Zugentlastung führen (2).
• Gehäuseoberteil einhängen (3) und herunter-
klappen (4).
• Transparenten Stecker der Wendelschnur in
den Hörer einrasten (5).
