3.3 Simplex-altern. Duplex-Anlage
mit Bürohauptstellen
und Industriehauptstellen
mit externem Lautsprecher
bzw. Schaltkontakt
Anschluß
Aus EMV-Gründen sollten alle Leitungen die
an der Industriehauptstelle angeschlossen
werden, kurz abgemantelt und möglichst kurz
angeschlossen werden. Für den Blankdraht
(Abschirmung) ist eine separate Klemme vor-
gesehen.
Die Industriehauptstelle wird gemäß Anschluß-
plan an die Klemme KL 1 angeschlossen.
Ein externer Lautsprecher kann an die Klemme
KL 2 angeschlossen werden. Die Lautsprecher-
Anschlußleitung in der Industriehauptstelle
muß dann abgezogen werden. Der Abstand
vom Lautsprecher zur Industriehauptstelle
muß min. 2 m betragen!
B 1
R 29
KL 2 KL 1
Potentialfreien Arbeitskontakt
An den potentialfreien Arbeitskontakt auf Klem-
me KL 2 kann z.B. eine Blitzleuchte zur opti-
schen Signalisierung des Ruftons angeschlos-
sen werden.
Lautstärkeschalter
Die Lautstärke wurde werksseitig für Duplex-
Betrieb eingestellt und sollte nicht verändert
werden. Im Simlex- Betrieb kann er auf laut
gestellt werden
Externer Lautsprecher
Beim Einsatz eines externen Lautsprechers
kann die Lautstärke mit Schalter B1 in drei
Stufen eingestellt werden( links: leise; mitte:
normal; rechts: laut).
Sollte die Lautstärke dann immer noch nicht
ausreichen, kann der Widerstand R29 auf ei-
ner Seite mit einem Seitenschneider aufge-
trennt werden.
Sprechverkehr zwischen Industrie-
hauptstelle und Türstation
Wegen der nicht vorhersehbaren Umge-
bungsgeräuschen an der Türstation emp-
fehlen wir, die Gesprächssteuerung mit
der 0000-Taste durchzuführen.
Taste gedrückt = Sprechen
Taste losgelassen = Hören

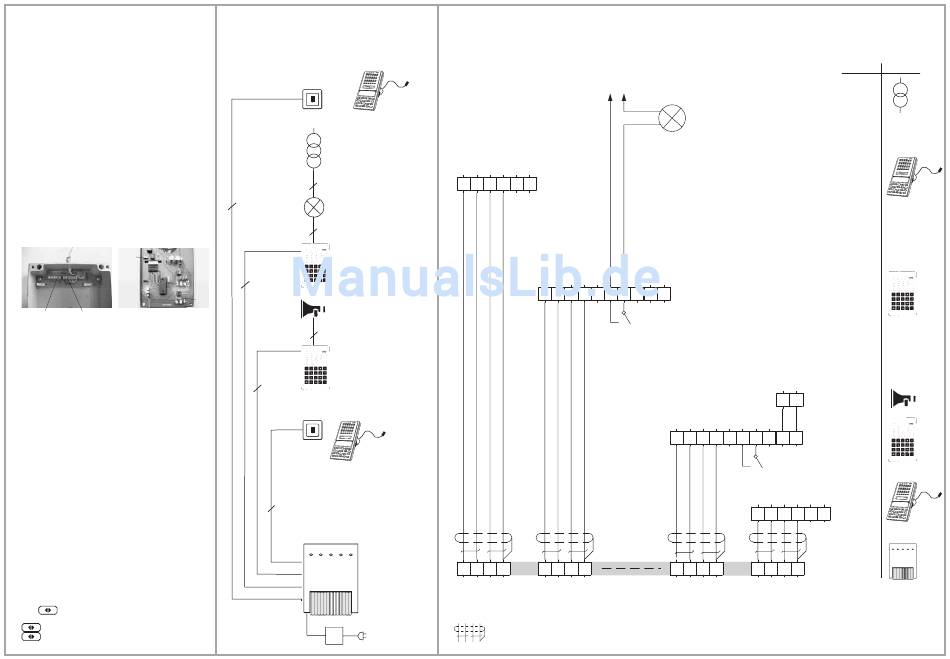

Blockschaltbild
9113/..
z.B. 6477/01
2
4
2
9110/01
4
altern. 9910
altern. 9922
altern. 9924
2
9110/01
4
9112/..
4
9176/03
altern.
9177/03
230 V/50 Hz
Anschlußplan
12 V
1 2 3 4 5 6
1 2 3 4 S M
1 2 3 4 1 2 3 4
Kl 1
Kl 2
Teilnehmer 1 Teilnehmer 2
Adernpaare verseilt und abgeschirmt
LA LB
potentialfreier
Umschaltkontakt
12 V/ 1 A
1 2 3 4 S M LA LB
potentialfreier
Umschaltkontakt
12 V/ 1 A
1 2 3 4 5
1 2 3 4 1 2 3 4
Kl 5 Kl 6
Teilnehmer 5
Teilnehmer 6
Art.-Nr. Gerät
z.B. 6477/01
z.B.
Blitzleuchte
bauseits
9113/ . .
TAE 6 N bauseits
9110/01
9910
altern. 9922
altern. 9924
9110/01
6
9112/ . .
TAE 6 N bauseits
9176/03
altern.
9177/03
