- Seite 1 Wiser Door Gateway TwinBus Installationsanleitung Installation instructions RGE1798500...
-
Seite 3: Warnungen
Warnungen Wiser Door Gateway TwinBus Warnungen Installationsanleitung Lesen Sie diese Anweisungen sorgfältig durch und machen Sie sich mit dem Gerät vertraut, bevor Sie versuchen es zu in- stallieren oder zu betreiben. Folgende Meldungen können in diesem Handbuch erscheinen, um vor potentiellen Gefahren zu warnen oder Aufmerksamkeit auf Informationen zu lenken, die eine Vorgehensweise erklären oder vereinfachen . -
Seite 4: Inhaltsverzeichnis
Zu Ihrer Sicherheit Inhaltsverzeichnis Zu Ihrer Sicherheit Warnungen ...................1 GEFAHR Zu Ihrer Sicherheit ................2 Wiser Door Gateway TwinBus kennenlernen ....... 3 GEFAHR VON ELEKTRISCHEM SCHLAG, EXPLOSION ODER LICHTBOGEN Produktbeschreibung ..............3 Spezifikationen ................. 3 Die sichere Elektroinstallation darf ausschließlich von entspre- chend geschultem Fachpersonal durchgeführt werden. -
Seite 5: Wiser Door Gateway Twinbus Kennenlernen
Wiser Door Gateway TwinBus kennenlernen Wiser Door Gateway TwinBus Spezifikationen kennenlernen Technische Daten Art.-Nr. RGE1798500 Allgemeine Merkmale Produktbeschreibung Prozessor DP5000 Speicher 1 GB Das Wiser Door Gateway TwinBus (das Gateway) ist ein Schnitt- stellenmodul zur Anbindung eines Netzwerk-Routers an das Twin- TwinBus- 30 V DC / max. -
Seite 6: Anschlüsse Und Bedienelemente Des Gateways

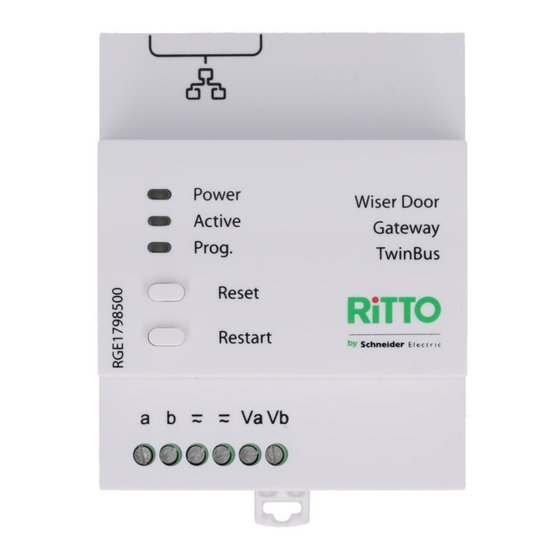

Wiser Door Gateway TwinBus kennenlernen Anschlüsse und Bedienelemente des Gateways A LED-Statusanzeige für Betrieb (Power) leuchtet grün B LED-Statusanzeige für TwinBus-Datenaustausch (Active) C LED-Statusanzeige für Programmiermodus (Prog.): blinkt gelb D Reset-Taste stellt die Werkseinstellungen des Gateways wieder her. Alle Konfigurationseinstellungen werden verworfen. Für Reset, Taste mindestens 10 s lang gedrückt halten. -
Seite 7: Schaltpläne Des Gateways
Schaltpläne des Gateways Schaltpläne des Gateways Stromlaufplan (mit dezentraler Spannungsversorgung) Blockschaltbild (mit dezentraler Spannungsversorgung) 1647701 2×2 RGE1798500 RJ45 RGE1798500 RJ45 1757301 2×2 1647701 TÖ 1647701 1757301 1647701 TÖ Installationshinweise: • Verwenden Sie immer die aktuelle Version des TwinBus Netzgerätes 17573.. in Kombination mit Wiser Door. •... -
Seite 8: Blockschaltbild (Mit Zentraler Spannungsversorgung)
Das Gateway installieren Blockschaltbild (mit zentraler Stromlaufplan (mit zentraler Spannungsversorgung) Spannungsversorgung) 3×2 RGE1798500 RGE1798500 RJ45 3×2 RJ45 RGE1648102 1757301 1757301 TÖ – + RGE1648102 TÖ Installationshinweise: • Verwenden Sie immer die aktuelle Version des TwinBus Netzgerätes 17573.. in Kombination mit Wiser Door. •... -
Seite 9: Das Gateway Installieren
Das Gateway installieren Das Gateway installieren WICHTIG: Bitte lesen Sie sich vor der Montage des Panels das TwinBus System-Handbuch aufmerksam durch. Sie können es als pdf-Datei auf unserer Hompage (www.ritto. de) unter Dokumentation herunterladen. Montage Gateway auf der Hutschiene montieren Das Gateway ist für die Hutschienenmontage TH35... -
Seite 10: Demontage
Das Gateway installieren Demontage Das Gateway von der Hutschiene demontieren GEFAHR GEFAHR DURCH ELEKTRISCHEN SCHLAG • An den Anschlussleitungen liegt eine gefährliche Spannung • Vor dem Entfernen der Leitungen des Gateways müssen alle Stromkreise spannungsfrei und gegen Wiedereinschal- ten gesichert sein, um Verletzungen vorzubeugen. Bei Missachtung dieser Anweisungen besteht schwerwie- gende Verletzungs- und Lebensgefahr. -
Seite 11: Das Gateway Anschließen
Das Gateway anschließen Das Gateway anschließen Vorgehensweise 1 Isolieren Sie alle Leitungen 15 mm ab (siehe A in der Skiz- ze). GEFAHR 2 Schließen Sie die a/b-, ≂/≂ und Va/Vb-Adern an das Gateway GEFAHR DURCH ELEKTRISCHEN SCHLAG Führen Sie die freigelegten Adern der Leitung in die An den Anschlussleitungen liegt eine gefährliche Spannung an. -
Seite 12: Prüfungen Nach Der Montage
Konfiguration und Bedienung Prüfungen nach der Montage Vorgehensweise 1 Schalten Sie die Spannungsversorgung des Systems ein. 2 Stellen Sie sicher, dass die grüne LED-Statusanzeige für Betrieb (Power) A an dem Gateway leuchtet. -
Seite 13: Konfiguration Und Bedienung
Bus-Netzgerät deaktiviert ist (siehe Bedienungsanleitung Netzge- den Sie im Konfigurations- und Benutzerhandbuch. Sie können es rät). als pdf-Datei auf unserer Hompage (www.ritto.de) unter Dokumen- Sie benötigen eventuell eine zweite Person zum Drücken der tation herunterladen. Tasten der Türsprechstelle, vor allem bei größeren Gebäuden. -
Seite 14: Interne Benutzer Hinzufügen (Nur Für Android Geräte)
Konfiguration und Bedienung Interne Benutzer hinzufügen (nur für Android Qualität des Kamerabildes verbessern Geräte verfügbar) Allgemeine Bildanpassung Hinweis: Für diese Aufgabe benötigen Sie eine zweite Person, Sie können Smartphones/Tablets als interne Sprechstellen in Ihr die einen Testruf von der Außensprechstelle tätigt. Sie benötigen Wiser Door System einbinden. - Seite 26 Configuration and Operation...
- Seite 28 Schneider Electric GmbH c/o Ritto Gothaer Straße 29, 40880 Ratingen Kundenbetreuung: Telefon: +49 2102 - 404 6000 www.ritto.de Gothaer Straße 29, 40880 Ratingen Customer Care: Telefon: +49 2102 - 404 6000 www.ritto.de...
