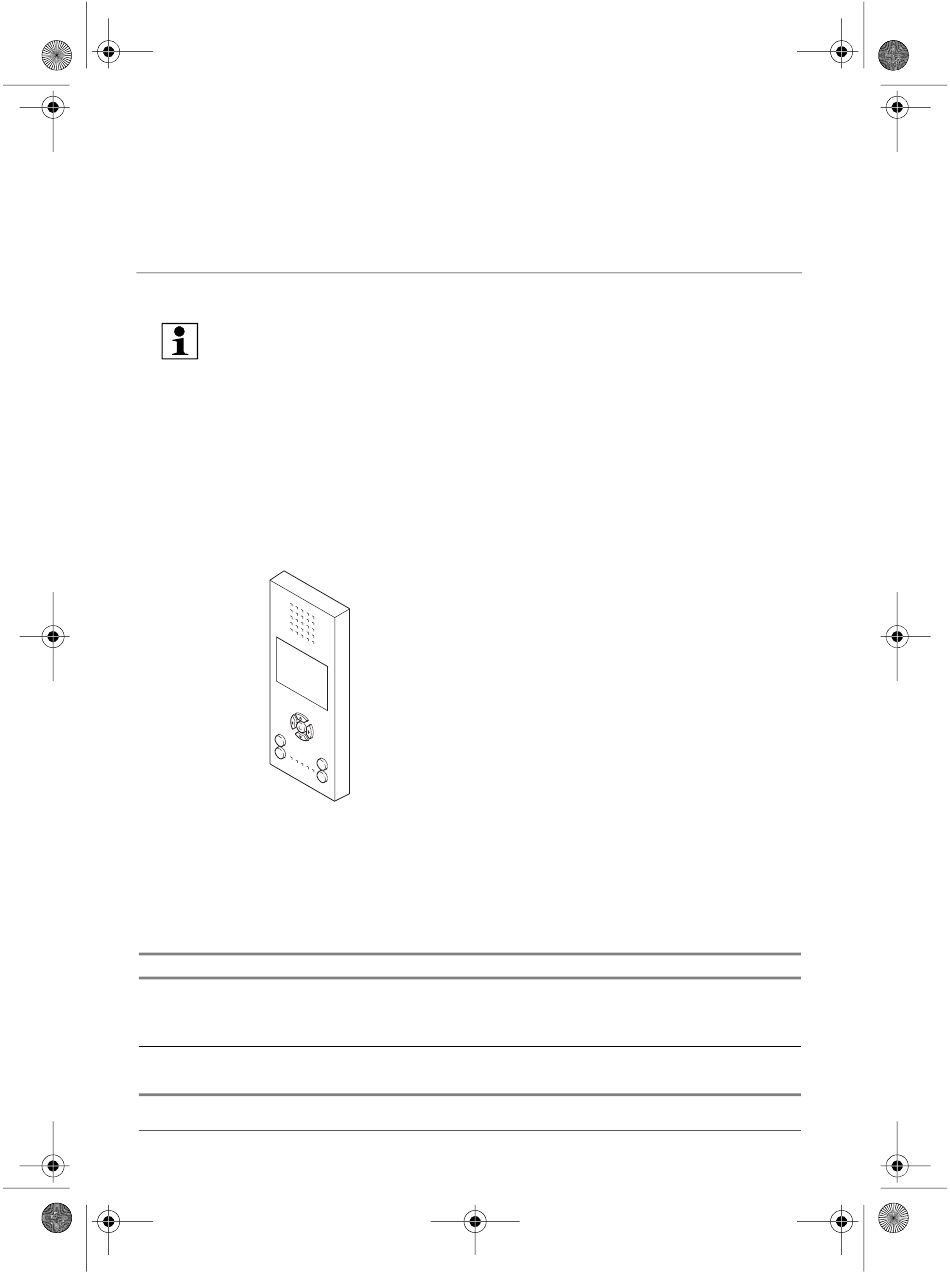

Video-Freisprechstellen Color / Komfort
Beschreibung
01/2011 / Id.-Nr. 400 235 688
Hinweis:
Bitte beachten Sie vor der Installation und Inbetriebnahme die allgemeinen
Hinweise in der aktuellen Ausgabe des TwinBus System-Handbuches.
Gerätebeschreibung
Die Video-Freisprechstellen sind für den Freisprech- und Sichtverkehr zur Türstation und
zum Öffnen der Haupttür und/oder Etagentür vorgesehen. Abhängig von der Anlage kann
über die Video-Freisprechstelle z.B. das Treppenhauslicht geschaltet, oder zwischen meh-
reren Kameras umgeschaltet werden.
Die Video-Freisprechstellen werden zusammen mit einer Farbkamera wie z.B. 1 8783,
1 8787, 1 8789 oder 1 7652 verwendet.
Video-Freisprechstelle Color bzw. Video-Freisprechstelle Komfort
Lieferumfang
Zum Lieferumfang gehören Anschlussklemmen für TwinBus und Videobus.
Ausstattung
Ausstattung
Displaygröße
Menügestützte Bedienführung per On-
Screen Display (OSD) in 13 Sprachen
Art.-Nr. RGE 1 7877 / 1 7875
Montage
Inbetriebnahme
•
•
01410-0
1 7877
3,5"
+
1 7875
Bemerkung
3,5"
Farb-TFT-Display,
320x240x3 (RGB) Bild-
punkte, LED-Backlight
+
1
