RITTO

Beschreibung • Montage • Inbetriebnahme • Bedienung

04/2008 / Id.-Nr. 400 233 486

Hinweis:

Bitte beachten Sie vor der Installation und Inbetriebnahme die allgemeinen

Hinweise in der aktuellen Ausgabe des System-Handbuches.

Gerätebeschreibung

Die Entravox Türstation ist eine einbaufertige Türstation für Ein- bis Vierfamilienhäuser.

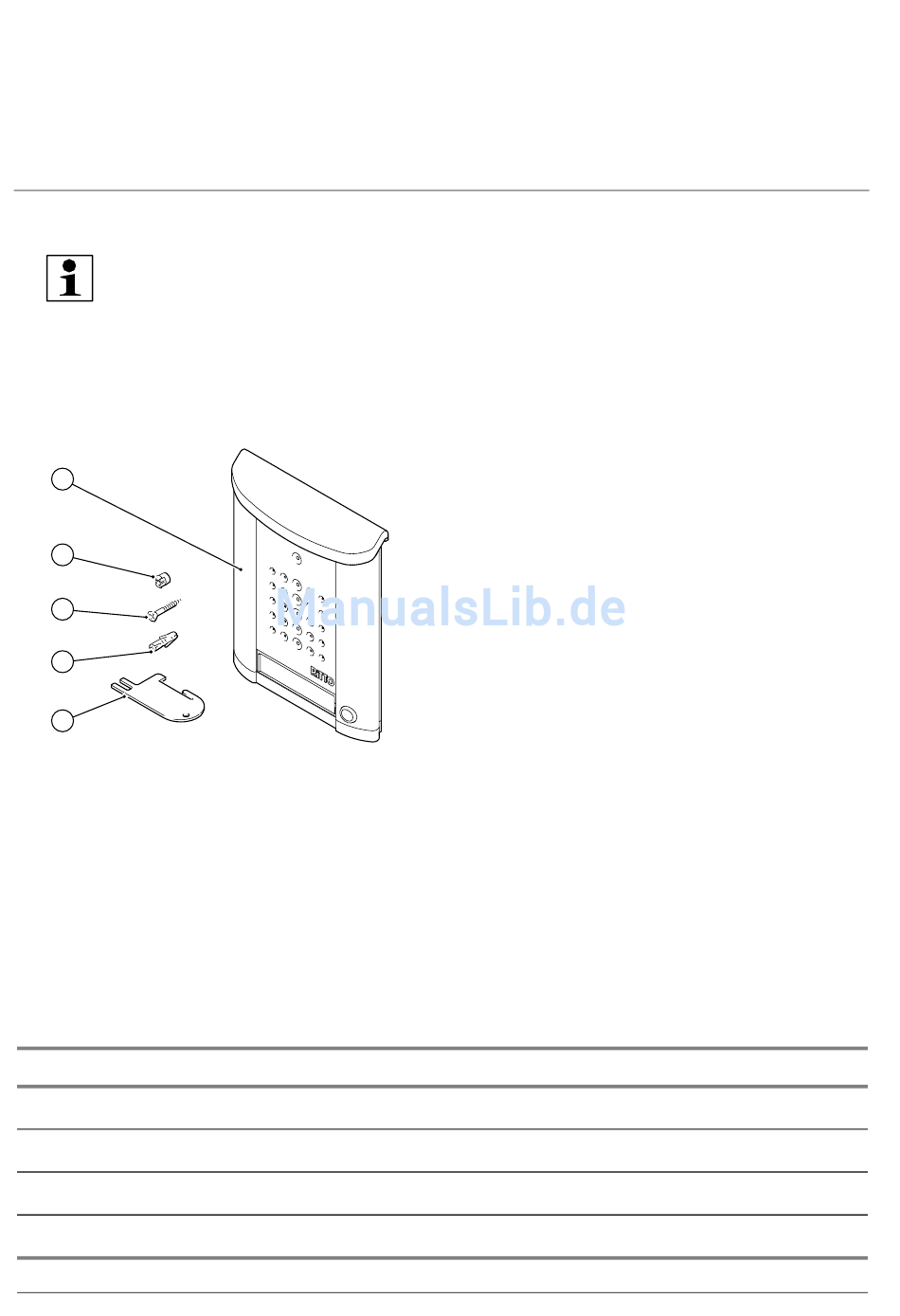

Lieferumfang

1. Türstation Entravox

2. Wandabstandhalter

3. Schrauben, 3 Stück

4. Dübel, 3 Stück

5. Entriegelungskarte

Ausstattung

Entravox

Art.-Nr. 1 8401

Art.-Nr.

1 8401

1 8402

1 8403

1 8404

Kompakte Türstation

1 8402

•

00546-0

Bemerkung

1 Klingeltaster

2 Klingeltaster

3 Klingeltaster

4 Klingeltaster

Entravox

1 8403

1 8404

•

Seite 1 04/2008 / Id.-Nr. 400 233 486 Hinweis: Bitte beachten Sie vor der Installation und Inbetriebnahme die allgemeinen Hinweise in der aktuellen Ausgabe des System-Handbuches. Gerätebeschreibung Die Entravox Türstation ist eine einbaufertige Türstation für Ein- bis Vierfamilienhäuser. 00546-0 Lieferumfang 1. Türstation Entravox 2. Wandabstandhalter 3.
Seite 2 Türstation Entravox Technische Daten Maße (H x B x T) in mm Entravox 1 8401 178 x 141 x 31 Entravox 1 8402 197 x 141 x 31 Entravox 1 8403 216 x 141 x 31 Entravox 1 8404 235 x 141 x 31 Spannungsversorgung aus Netzgerät 1 7573...
Seite 3 Türstation Entravox 00549-0 00550-0 Anschluss 1 7573 1 2 3 4 b a1 b a2 b a3 1 8401 ...1 8404 S0091-2 * inkl. Beleuchtung Bedienelemente 00551-0 1. Sprachlautstärkeeinstellung Tür zur Wohnung 2. Sprachlautstärkeeinstellung Wohnung zur Tür...
Seite 4 Türstation Entravox Inbetriebnahme Funktion Tätigkeit Ergebnis Abdeckung an der Türstation öffnen Hörlautstärke anpassen Potenziometer (2) einstellen Lautstärke ist angepasst Sprechlautstärke anpassen Potenziometer (1) einstellen Lautstärke ist angepasst Bedienung Eine Bedienung ist nicht erforderlich.
