ritto TWINBUS 1 7930 Beschreibung, Montage, Inbetriebnahme Und Bedienung

RITTO TWINBUS
Beschreibung • Montage • Inbetriebnahme • Bedienung
Ausgabe 02.2005/ld.-Nr. 400 231 896
Hinweis:
Bitte beachten Sie vor der Installation und Inbetrieb-
nahme die allgemeinen Hinweise in der aktuellen
Ausgabe des TwinBus Systemhandbuches.
Gerätebeschreibung

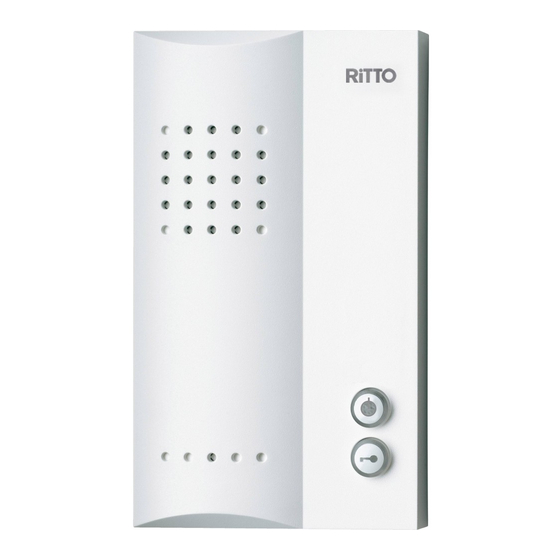

Das Signalgerät 1 7930 ist zur Signalisierung der Rufe (Klin-
geln) von Haupttür und/oder Etagentür vorgesehen.
Lieferumfang
Das Signalgerät wird mit Anschlussklemme für TwinBus
geliefert.
Ausstattung
Ausstattung
Optische Türrufanzeige
Türöffnertaste
Rufabschaltung (Stumm-
schaltung)
Lautstärkeregelung
Ruftonunterscheidung
Ruftöne
Einlernbare Klingeltasten
Steckplätze für Erweite-
rungsmodule
00596-0
Bemerkung
beleuchtet
Türruf wird optisch
signalisiert
4-stufig
5 für die Hauptklingel ein-
stellbar
10
1 für Rufanschaltrelais
1 7646
Signalgerät 1 7930
Technische Daten
Maße (H x B x T) in mm
Betriebsspannung
Stromaufnahme in Ruhe
Umgebungstemperatur
Max. relative Luftfeuchte
Zubehör
Zubehör Art.-Nr. Funktion
Tischkonsole 1 7310
Rufanschaltrelais 1 7646
Montagevoraussetzungen
Montageart
Aufputz oder auf Schalterdose
Tischgerät
Montage
Entnehmen Sie das TwinBus Gerät und die mitgelieferten
Bauteile der Verpackung.
Stellen Sie bitte die Bedienungsanleitung des TwinBus
Gerätes Ihrem Kunden zur Verfügung. Die Bedienungsan-
leitung befindet sich abgedruckt auf der Verpackung oder
liegt dem Gerät bei.
3
2
152 x 90 x 23
Versorgung über
TwinBus Leitung
max. 2 mA
0 bis 40 °C
60%
Konsole für die Ver-
wendung als Tischgerät
für den Anschluss eines
bauseitigen Signalgebers
benötigtes Zubehör
Tischkonsole 1 7310 und
eine handelsübliche IAE/
UAE-Anschlussdose
2
1
00597-0
1
