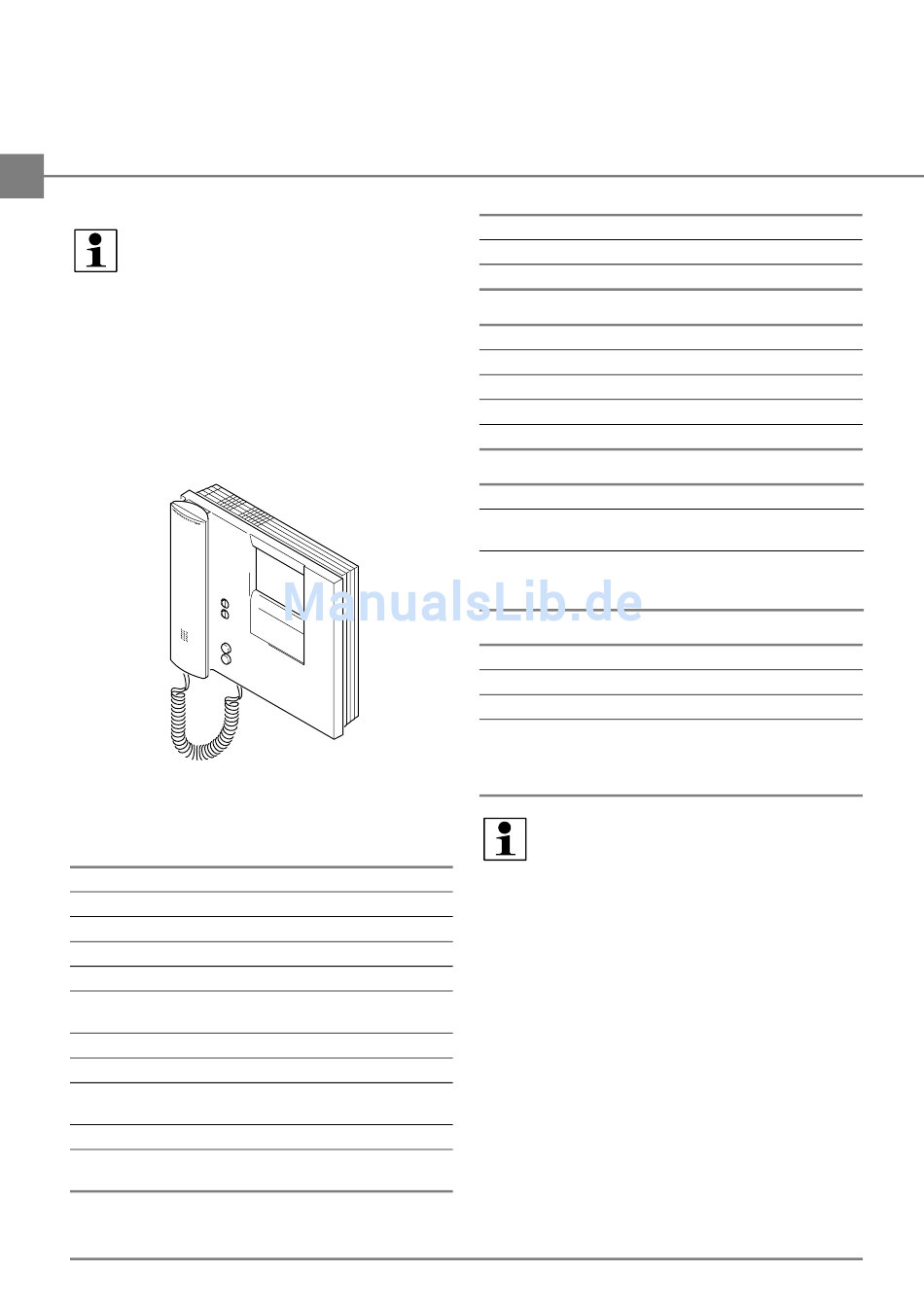

RITTO TWINBUS
Beschreibung • Installation • Montage • Inbetriebnahme
Ausgabe 1.2005/ld.-Nr. 400 231 792
Hinweis:
Bitte beachten Sie vor der Installation und Inbetrieb-
nahme die allgemeinen Hinweise in der aktuellen
Ausgabe des TwinBus Systemhandbuches.
Gerätebeschreibung
Die Video-Hausstation 1 7817 ist für den Sprech- und Sichtver-
kehr zur Türstation und zum Öffnen der Haupttür und/oder
Etagentür vorgesehen. Abhängig von der Anlage kann über die
Video-Hausstation z.B. das Treppenhauslicht geschaltet wer-
den.
Die Video-Hausstation 1 7817 wird zusammen mit schwarz/
weiß Kameras wie z.B. 1 7653, 1 4780, 1 4786 und 1 4880
verwendet.
Lieferumfang
Die Video-Hausstation wird mit Anschlussklemmen für
TwinBus und Videobus geliefert.
Ausstattung
Ausstattung
Bildschirm
Türöffnertaste
Lichtschaltfunktion
Optische Türrufanzeige
Rufabschaltung (Stumm-
schaltung)
Lautstärkeregelung
Mithör-/Mitsehsperre
Nachtdesign
Ruftonunterscheidung
Ruftöne
00639-0
Bemerkung
4"
S/W
hinterleuchtet
über Schaltgerät 1 4981
Türruf wird optisch
signalisiert
4-stufig
Türöffnertaste
hinterleuchtet
5
für die Hauptklingel
einstellbar
Video-Hausstation für
Objekte S/W 1 7817
Ausstattung
Videoeinschaltdauer
Einlernbare Klingeltasten
Technische Daten
Maße (H x B x T) in mm
Betriebsspannung
Leistungsaufnahme
Umgebungstemperatur
Max. relative Luftfeuchte
Zubehör
Zubehör
Art.-Nr. Funktion
Tischkonsole
1 7312
UP-Rahmen
1 7325
Montagevoraussetzungen
Montageart
Aufputz
Unterputz
Tischgerät
Hinweis:
Die Video-Hausstation 1 7817 verfügt über kein
Rufanschaltrelais und keine Taste für Sonder-
funktionen. Ein Bildspeicher kann auch nicht nach-
gerüstet werden. In diesen Fällen ist die Video-
Hausstation 1 7816 einzusetzen.
Bemerkung
fest, 90 s
10
220 x 250 x 50
min. 14 V AC / 16 V DC
5 W eingeschaltet
0 bis 40 °C
60%
Konsole für die Verwen-
dung als Tischgerät
Rahmen und Dose für
Unterputz- und Hohl-
wandmontage
benötigtes Zubehör
UP-Rahmen 1 7325
Tischkonsole 1 7312 und
eine handelsübliche IAE/
UAE-Anschlussdose.
Anschluss 8 adrig
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ritto TWINBUS
Inhaltszusammenfassung für ritto TWINBUS
- Seite 1 Bitte beachten Sie vor der Installation und Inbetrieb- Videoeinschaltdauer fest, 90 s nahme die allgemeinen Hinweise in der aktuellen Einlernbare Klingeltasten Ausgabe des TwinBus Systemhandbuches. Technische Daten Gerätebeschreibung Maße (H x B x T) in mm 220 x 250 x 50 Die Video-Hausstation 1 7817 ist für den Sprech- und Sichtver-...
-
Seite 2: Installation
Installation Video-Türsprechanlage mit dezentraler Speisung 1 6477 1 7817 1 6477 1 7817 1 4780 1 6477 1 7573 1 6477 1 4760 RiTT O 1 7817 1 4753 B0096-0 Blockschaltbild: Video-Türsprechanlage für das Mehrfamilienhaus. 1 6477 1 7817 1 6477 1 7817 Va Vb Va Vb... - Seite 3 Blockschaltbild: Video-Türsprechanlage für das Mehr- max. 12 max. 12 max. 12 familienhaus mit 3 Hauptbuslinien. 2x2+2 2x2+2 2x2+2 Hinweis: Ein Parallelbetrieb von Video-Hausstationen S/W 1 7817 auf einer Klingeltaste ist nicht möglich. 1 7817 1 7817 1 7817 2x2+2 2x2+2 2x2+2 1 7817 1 7817...
-
Seite 4: Montage
Montage ➤ Entnehmen Sie das TwinBus Gerät und die mitgelieferten Bauteile der Verpackung. ➤ Stellen Sie bitte die Bedienungsanleitung des TwinBus Gerätes Ihrem Kunden zur Verfügung. Die Bedienungs- anleitung befindet sich abgedruckt auf der Verpackung oder liegt dem Gerät bei. - Seite 5 Unterputz-/Hohlwandmontage ➤ Einen UP-Rahmen 1 7325 eingipsen oder mit den bei- liegenden Hohlwandkrallen befestigen. 00642-0 * Transportsicherung bei der Video-Hausstation entfernen. 00193-0 Hohlwandkrallen Befestigungsschrauben für Hohlwandkrallen Einputzschutz 242 mm 282 mm 65 mm Hinweise: Der Einputzschutz (3) in dem UP-Kasten dient als Schutz für Verschmutzung.
- Seite 6 00648-0 00650-0 Montage als Tischgerät ➤ IAE/UAE-Anschlussdose gemäß Tabelle anschließen und montieren. Für die Montage benötigen Sie eine Tischkonsole 1 7312 und eine IAE/UAE8-Anschlussdose. Beschädigung des Geräts und der ange- schlossenen Kameras. Auf die Klemmen Va und Vb darf keine Achtung! Spannung aufgelegt werden.

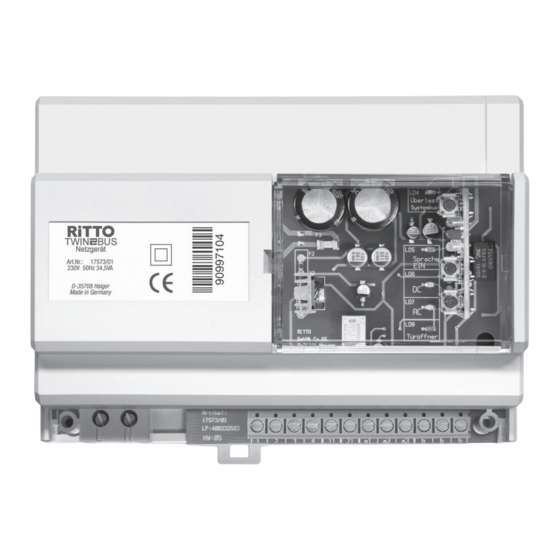

- Seite 7 Bedienelemente Sicherheitsgründen nicht ein. Potentiometer, Pegel Videobild Rote LED Anschluss Einstellschutz Über das TwinBus Netzgerät können die angeschlossenen Sprechstellen mit einem Einstellschutz gegen unbeabsichtigte 1 6477 Veränderungen gesichert werden – siehe Systemhandbuch 1 7817 Va Vb Einen aktivierten Einstellschutz erkennen Sie am negativen Quittungston beim Betätigen der Einstelltaste.
-
Seite 8: Einstellungen Löschen
L langer Ton: Einlernvorgang ist fehlgeschlagen. Wurde die Zeitfrist überschritten: ➤ Wiederholen Sie den Vorgang. Ist der Einlernvorgang fehlgeschlagen: ➤ Prüfen Sie am TwinBus Netzgerät, ob der Einstellschutz Videoeinschaltdauer aktiviert ist – siehe Systemhandbuch. Das Videobild wird 30 Sekunden angezeigt. -
Seite 9: Bedienung
RITTO TWINBUS Video-Hausstation für Objekte S/W 1 7817 Bedienung Ausgabe 1.2005/ld.-Nr. 400 231 843 Bedienung Funktion Tätigkeit Ergebnis RiTT O ð RiTTO RiTTO 1...5 x RiTTO RiTTO RiTTO RiTTO > 1 s 1) Optional mit Schaltgerät 1 4981, z.B. Licht schalten. - Seite 10 RITTO GmbH & Co. KG Rodenbacher Straße 15 D-35708 Haiger/Germany Phone +49(0)2773/812-0 +49(0)2773/812-999 www.ritto.de • info@ritto.de...
