RITTO TWINBUS
Beschreibung • Installation • Montage • Inbetriebnahme
D
Ausgabe 1.2005/ld.-Nr. 400 231 792
Hinweis:
Bitte beachten Sie vor der Installation und Inbetrieb-
nahme die allgemeinen Hinweise in der aktuellen
Ausgabe des TwinBus Systemhandbuches.

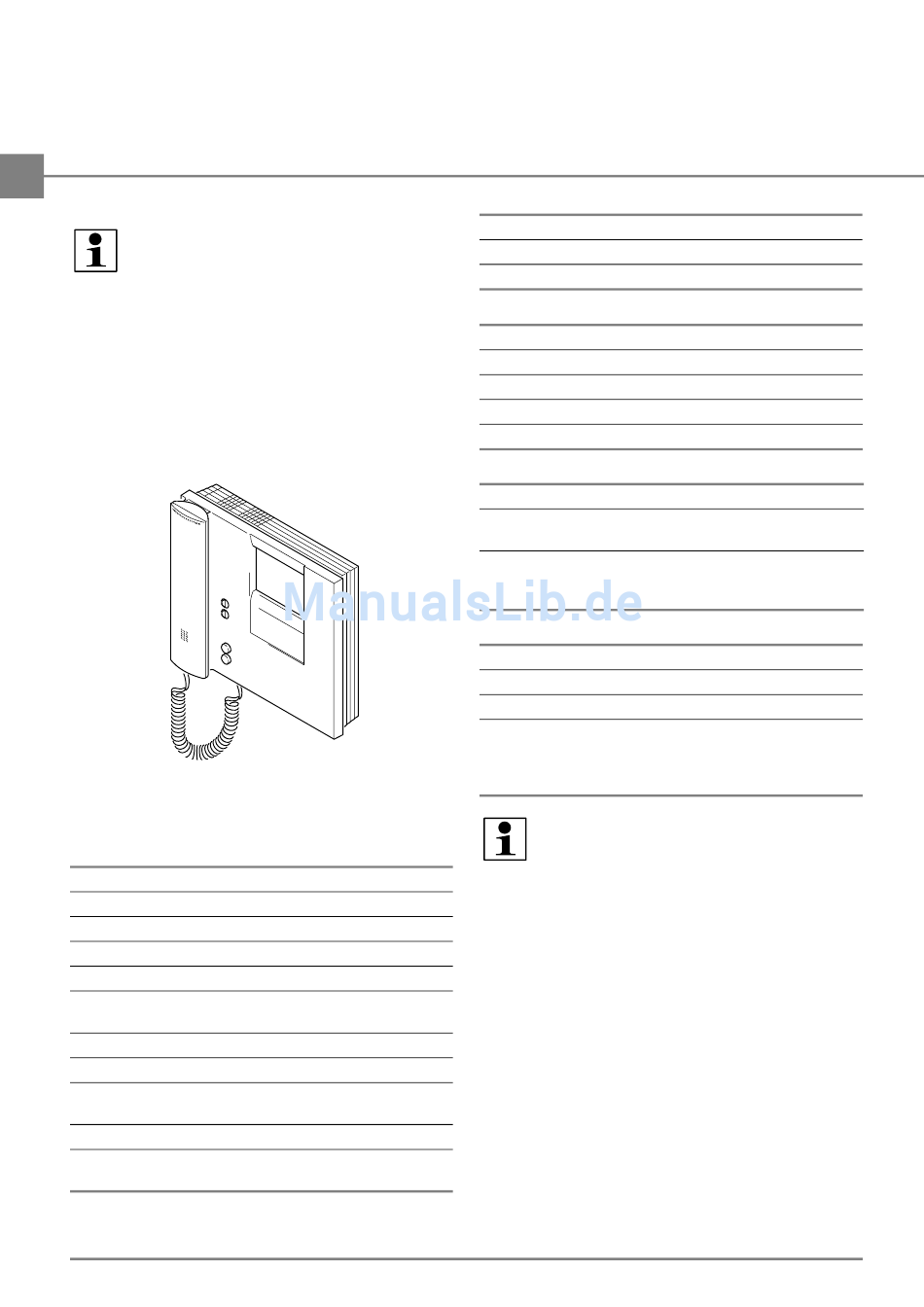

Gerätebeschreibung
Die Video-Hausstation 1 7817 ist für den Sprech- und Sichtver-
kehr zur Türstation und zum Öffnen der Haupttür und/oder
Etagentür vorgesehen. Abhängig von der Anlage kann über die
Video-Hausstation z.B. das Treppenhauslicht geschaltet wer-
den.
Die Video-Hausstation 1 7817 wird zusammen mit schwarz/
weiß Kameras wie z.B. 1 7653, 1 4780, 1 4786 und 1 4880
verwendet.
Lieferumfang
Die Video-Hausstation wird mit Anschlussklemmen für
TwinBus und Videobus geliefert.
Ausstattung
Ausstattung
Bildschirm
Türöffnertaste
Lichtschaltfunktion
Optische Türrufanzeige
Rufabschaltung (Stumm-
schaltung)
Lautstärkeregelung
Mithör-/Mitsehsperre
Nachtdesign
Ruftonunterscheidung
Ruftöne
00639-0
Bemerkung
4"
S/W
hinterleuchtet
über Schaltgerät 1 4981
Türruf wird optisch
signalisiert
4-stufig
Türöffnertaste
hinterleuchtet
5
für die Hauptklingel
einstellbar
Video-Hausstation für
Objekte S/W 1 7817
Ausstattung
Videoeinschaltdauer
Einlernbare Klingeltasten
Technische Daten
Maße (H x B x T) in mm
Betriebsspannung
Leistungsaufnahme
Umgebungstemperatur
Max. relative Luftfeuchte
Zubehör
Zubehör
Art.-Nr. Funktion
Tischkonsole
1 7312
UP-Rahmen
1 7325
Montagevoraussetzungen
Montageart
Aufputz
Unterputz
Tischgerät
Hinweis:
Die Video-Hausstation 1 7817 verfügt über kein
Rufanschaltrelais und keine Taste für Sonder-
funktionen. Ein Bildspeicher kann auch nicht nach-
gerüstet werden. In diesen Fällen ist die Video-
Hausstation 1 7816 einzusetzen.
Bemerkung
fest, 90 s
10
220 x 250 x 50
min. 14 V AC / 16 V DC
5 W eingeschaltet
0 bis 40 °C
60%
Konsole für die Verwen-
dung als Tischgerät
Rahmen und Dose für
Unterputz- und Hohl-
wandmontage
benötigtes Zubehör
UP-Rahmen 1 7325
Tischkonsole 1 7312 und
eine handelsübliche IAE/
UAE-Anschlussdose.
Anschluss 8 adrig
1
