RITTO TWINBUS
Freisprechstelle
Beschreibung • Montage • Inbetriebnahme
Ausgabe 02.2006 / ld.-Nr. 400 232 452
Hinweis:
Bitte beachten Sie vor der Installation und Inbetrieb-
nahme die allgemeinen Hinweise in der aktuellen
Ausgabe des TwinBus Systemhandbuches.

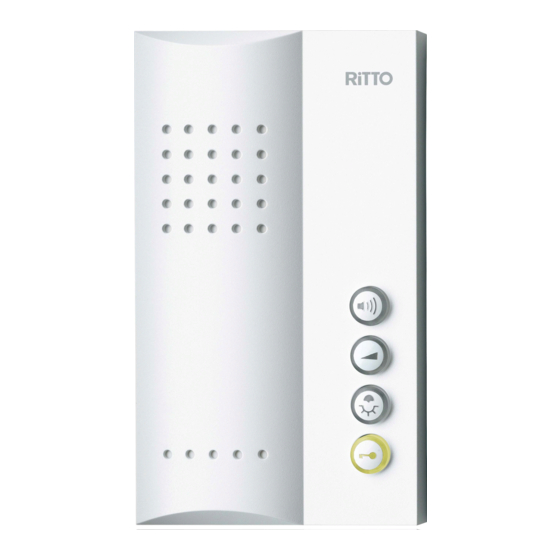

Gerätebeschreibung
Die Freisprechstelle 1 7230 ist für den Freisprechverkehr zur
Türstation und zum Öffnen der Haupttür und/oder Etagentür
vorgesehen. Abhängig von der Anlage kann über die Frei-
sprechstelle z. B. das Treppenhauslicht geschaltet werden.
Lieferumfang
Die Freisprechstelle wird mit Anschlussklemme für TwinBus
geliefert.
Ausstattung
Ausstattung
Türöffnertaste
Lichtschaltfunktion
Optische Türrufanzeige
Rufabschaltung
(Stummschaltung)
Gesprächsannahme und
Gespräch beenden
Sprachlautstärkeregelung
Ruf-Lautstärkeregelung
Mithörsperre
Nachtdesign
Ruftonunterscheidung
Ruftöne
Einlernbare Klingeltasten
Steckplätze für Erweite-
rungsmodule
00563-0
Bemerkung
über Schaltgerät 1 4981
Türruf wird optisch
signalisiert
über Tastendruck
4-stufig
4-stufig
für Türöffnertaste
5
für die Hauptklingel ein-
stellbar
10
1
für Rufanschaltrelais
1 7646
1 7230
Technische Daten
Maße (H x B x T) in mm
Betriebsspannung
Stromaufnahme in Ruhe
Umgebungstemperatur
Max. relative Luftfeuchte
Zubehör
Zubehör
Art.- Nr. Funktion
Tischkonsole
1 7310
UP-Rahmen
1 7322
Rufanschaltrelais
1 7646
Montagevoraussetzungen
Montageart
Aufputz oder auf Schalterdose
Unterputz
Tischgerät

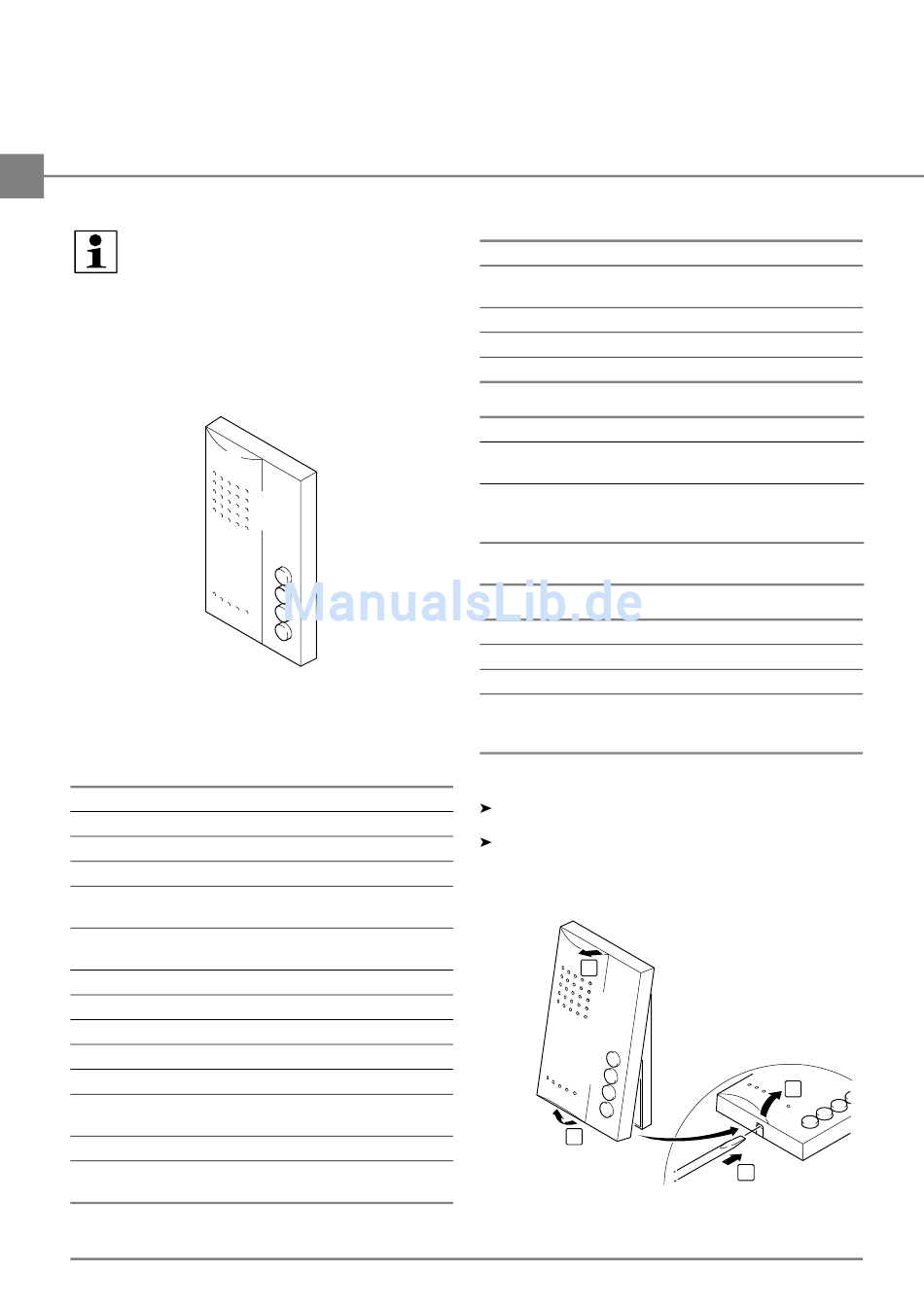

Montage
Entnehmen Sie das TwinBus Gerät und die mitgelieferten
Bauteile der Verpackung.
Stellen Sie bitte die Bedienungsanleitung des TwinBus
Gerätes Ihrem Kunden zur Verfügung. Die Bedienungsan-
leitung befindet sich abgedruckt auf der Verpackung oder
liegt dem Gerät bei.
3
2
152 x 90 x 23
Versorgung über
TwinBus Leitung
max. 2 mA
0 bis 40 °C
60 %
Konsole für die Verwen-
dung als Tischgerät
Rahmen und Dose für
Unterputz- und Hohl-
wandmontage
für den Anschluss eines
bauseitigen Signalgebers
benötigtes Zubehör
UP-Rahmen 1 7322
Tischkonsole 1 7310 und
eine handelsübliche IAE/
UAE-Anschlussdose
2
1
00564-0
1
