5.3.2
Option externe Spüllufteinheit
8011951/YWL2/3-0/2016-06| SICK
Irrtümer und Änderungen vorbehalten
WICHTIG:
Die Spüllufteinheit muss spätestens dann gewartet werden, wenn der Unterdruckwäch-
ter (7) am Filterausgang schaltet
Filtereinsatz wechseln

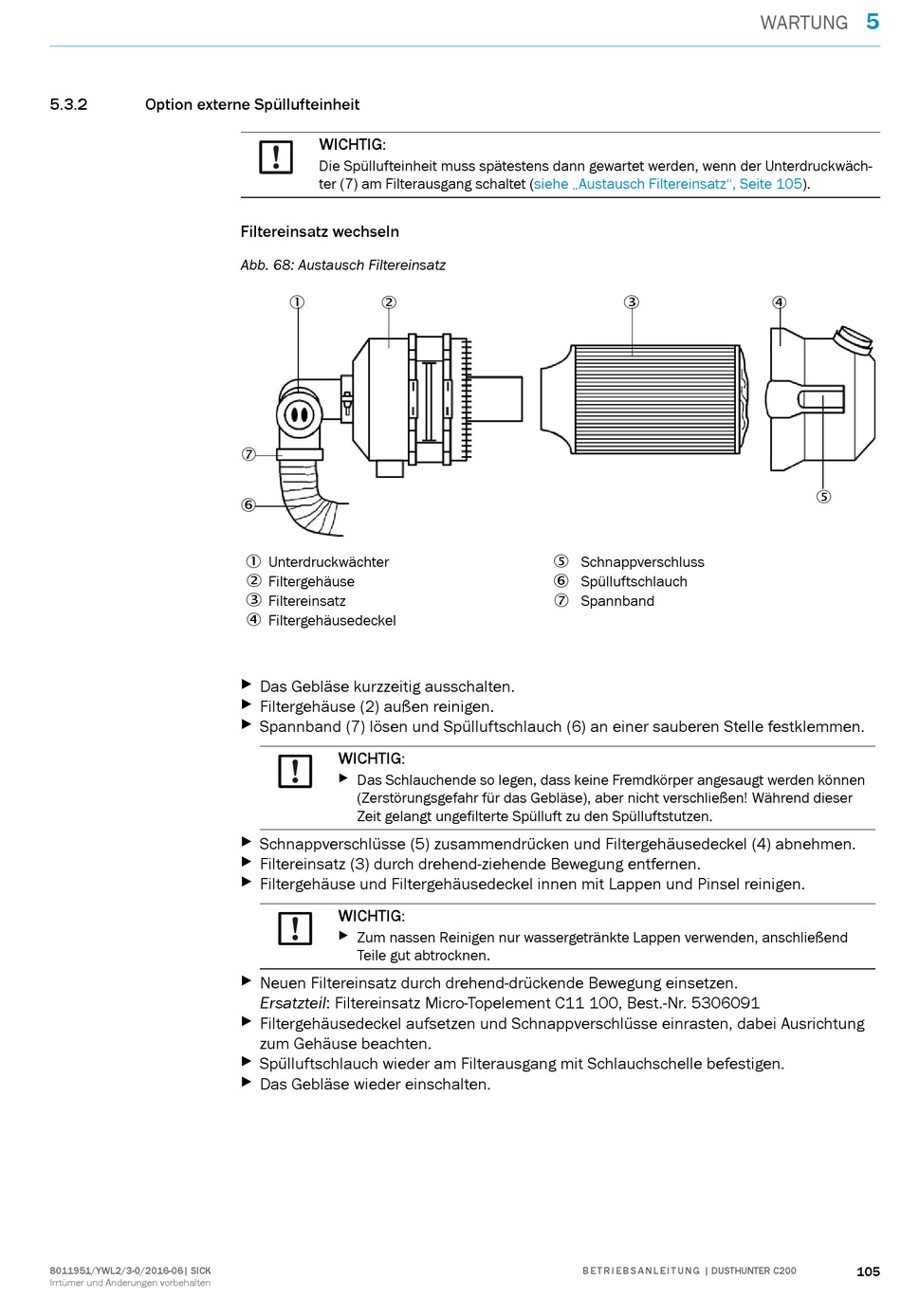

Abb. 68: Austausch Filtereinsatz
Unterdruckwächter
Filtergehäuse
Filtereinsatz
Filtergehäusedeckel
▸
Das Gebläse kurzzeitig ausschalten.
▸
Filtergehäuse (2) außen reinigen.
▸
Spannband (7) lösen und Spülluftschlauch (6) an einer sauberen Stelle festklemmen.
WICHTIG:
▸
Das Schlauchende so legen, dass keine Fremdkörper angesaugt werden können
(Zerstörungsgefahr für das Gebläse), aber nicht verschließen! Während dieser
Zeit gelangt ungefilterte Spülluft zu den Spülluftstutzen.
▸
Schnappverschlüsse (5) zusammendrücken und Filtergehäusedeckel (4) abnehmen.
▸
Filtereinsatz (3) durch drehend-ziehende Bewegung entfernen.
▸
Filtergehäuse und Filtergehäusedeckel innen mit Lappen und Pinsel reinigen.
WICHTIG:
▸
Zum nassen Reinigen nur wassergetränkte Lappen verwenden, anschließend
Teile gut abtrocknen.
▸
Neuen Filtereinsatz durch drehend-drückende Bewegung einsetzen.
Ersatzteil: Filtereinsatz Micro-Topelement C11 100, Best.-Nr. 5306091
▸
Filtergehäusedeckel aufsetzen und Schnappverschlüsse einrasten, dabei Ausrichtung
zum Gehäuse beachten.
▸
Spülluftschlauch wieder am Filterausgang mit Schlauchschelle befestigen.
▸
Das Gebläse wieder einschalten.
(siehe „Austausch Filtereinsatz", Seite
Schnappverschluss
Spülluftschlauch
Spannband
B E T R I E B S A N L E I T U N G | DUSTHUNTER C200
5
WARTUNG
105).
105
